重载万向工业脚轮带安装底板结构

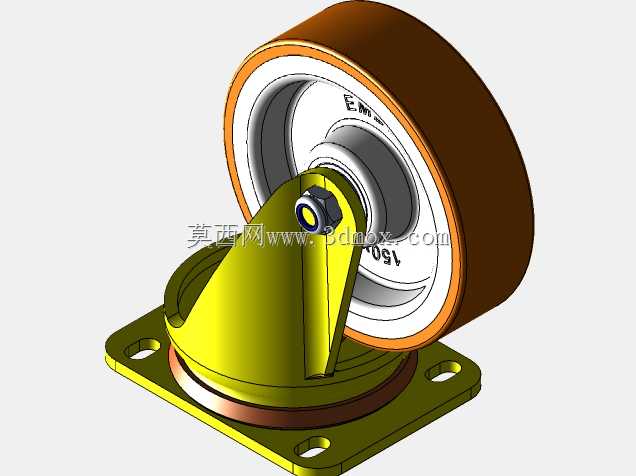

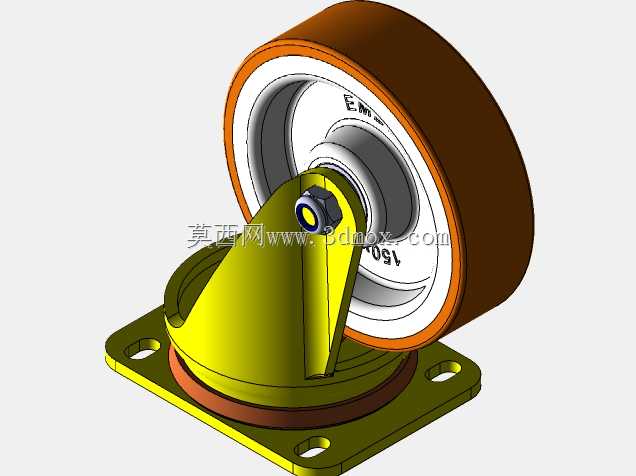

　　该模型呈现的是一款重载万向脚轮的完整装配结构，轮体采用外圈包覆弹性耐磨层、内侧设置刚性轮毂的复合结构，轮缘外侧的棕色包覆层承担接触地面时的缓冲、降噪与耐磨作用，内层白色轮毂提供径向支撑，保证轮体在承载状态下不会出现过量形变。轮面宽度较大，相比窄轮设计可以将设备总重量分散到更大的接地面积上，既降低了对车间环氧地坪、水泥地面的局部压强，也能在经过细小焊缝、地面接缝、薄型门槛时减少卡滞概率。

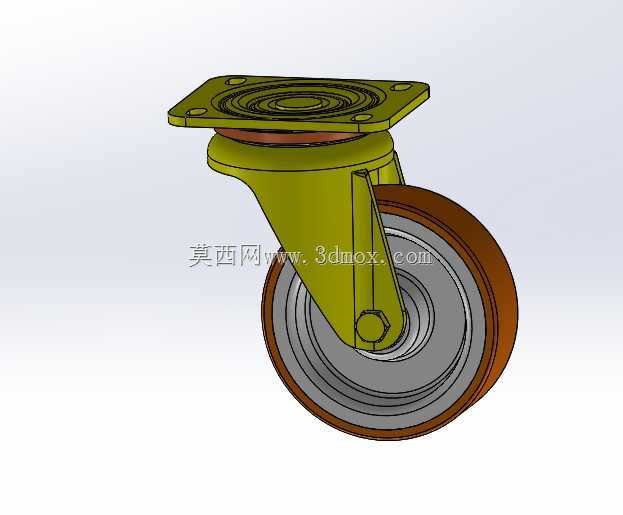

　　回转部分采用顶板加回转支承的结构形式，底部方形安装板预留四个长圆形安装孔，孔位沿板边对称布置，长孔设计允许安装时在小范围内调整螺栓位置，抵消设备底架焊接或冲孔带来的孔位偏差。安装板上方叠装回转摩擦片与转向座，转向座通过中心轴与轮架连接，轮架采用双侧夹板式承力结构，从两侧夹持轮毂中心，轮轴端部用螺母锁紧，配合轴套形成转动副。这种双侧支撑的布局相比单侧悬臂轮架，在承受偏载、冲击载荷时应力分布更均匀，轮轴根部不容易出现弯曲疲劳，适合承载较重的工业设备。

　　从实际使用场景来看，这类脚轮多用于大型工业移动工装、仓储转运台车、自动化生产线旁的移动料架、重型检测设备机柜以及需要频繁移位的加工辅机。设备就位后脚轮承担全部静载荷，移位时操作人员推动设备，轮体绕自身轮轴转动实现直线行进，上方回转座相对安装底板自由旋转，随时改变行进方向，在车间通道狭窄、需要多次转向对位的场景下，不需要额外吊装设备即可完成工位调整。

　　建模过程中可以清晰拆分出各个功能零件：方形安装底板负责和设备底架连接，底板上的安装孔需要匹配常用的螺栓规格，孔边到板边缘保留足够的安全距离，避免螺栓锁紧时板材局部压溃；回转座的圆弧过渡区域是应力集中位置，建模时保留了铸造圆角特征，没有做成尖锐直角，对应实际铸件的工艺要求；轮架的折弯/铸造轮廓在轮体两侧留出足够间隙，保证轮体转动时不会和支架发生摩擦，同时转向时轮体上部也不会和安装底板发生运动干涉。

　　轮体中心的轮毂设置了轴承安装位，模型中轮毂内腔的台阶结构对应轴承的轴向定位，装配时轴承压入轮毂后，内圈套在轮轴上，轮轴两端固定在两侧支架的孔位中，轮体转动时只有轴承内部滚动体发生相对运动，滚动摩擦阻力远低于滑动摩擦，推动重载设备时更加省力。轮面的弹性包覆层具备一定阻尼特性，在设备经过地面小颗粒、轻微凹凸位置时，可以吸收部分振动，避免设备上搭载的精密仪表、工件因颠簸出现移位或精度受损。

　　安装边界方面，方形底板的外轮廓尺寸决定了底架上需要预留的安装平面大小，四个安装孔的中心距是选型时的核心核对参数，需要和设备底架的预留孔位一一对应；整体高度方向从底板底面到轮体最下端的总高度，决定了设备安装脚轮后的离地间隙，设计底架时需要提前预留该高度尺寸，避免设备底部和地面凸起物发生剐蹭。轮体的回转半径也需要在整机布局时校核：当脚轮绕中心转轴旋转90度时，轮体外侧扫过的最大轮廓不能超出设备底架的外边缘，防止转向时脚轮碰撞周边设备或通道护栏。

　　结构设计上还考虑了维护便利性，轮轴端部的锁紧螺母外露，需要更换轮面或轴承时，松开螺母即可抽出轮轴，将轮体从支架中取出，不需要拆卸整个回转座和安装底板，降低了后期维护的拆装工作量。回转摩擦面之间的垫片既承担轴向载荷，也能减少转向时的摩擦阻力，长期使用磨损后也可以单独更换垫片，恢复转向灵活性。整个装配的运动逻辑清晰，固定件、转动件、承力件的层级划分明确，建模时各零件的配合面、定位台阶、锁紧结构都完整还原，能够直接用于脚轮选型校核、设备底架安装孔位设计以及运动干涉检查。
