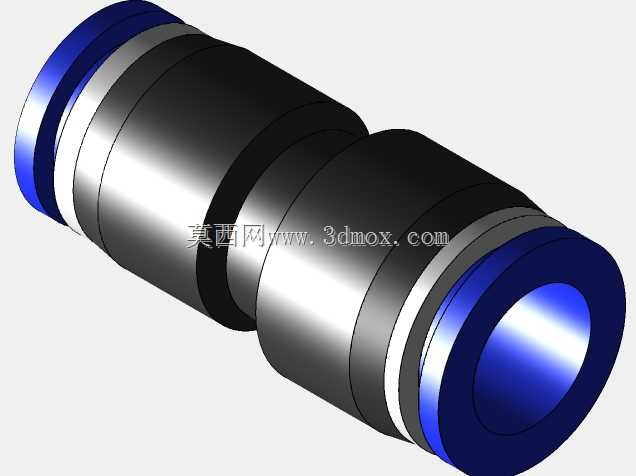

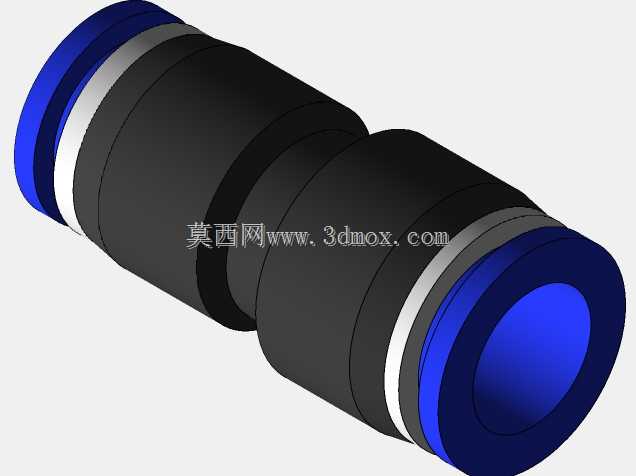

异径气动快插直通管路对接接头

　　在自动化产线的气动回路布设、小型通讯设备气路接驳、实验室低压流体管路改造场景里，不同外径的PU气管、尼龙软管经常需要在同一直线段完成变径对接，这款两端适配10mm与12mm管径的直通快插接头，就是为这类无额外转接件的直连需求开发的管路元件。日常车间布线时，工人不需要携带额外的生料带、卡套压接工具，只要把对应外径的气管切出垂直平整的端面，直接插入接头两端的蓝色锁紧端口，内部的弹性卡爪就会自动咬住管外壁，配合内置的丁腈橡胶密封圈完成径向密封，全程几秒就能完成一路管路对接，后期需要拆换管路时，只要按下接头端面的蓝色释放环，卡爪松开就可以直接拔出气管，反复插拔多次也不会损伤气管外壁，在频繁调整气路布局的非标设备调试阶段，

　　这种快插结构能大幅减少管路拆装的停机时间。从结构设计逻辑来看，接头主体采用两段对称式的快插模块拼接而成，中间的黑色主体段采用高强度工程塑料注塑成型，材质本身耐低压气动冲击、耐常见工业油污腐蚀，重量远低于同规格金属卡套接头，安装在悬空布设的细软气管上不会因为接头自重拉扯管路导致变形下垂。两端的蓝色锁紧端盖和主体之间设置了银色的定位衬环，既可以限制内部卡爪的轴向窜动，也能在气管插入时起到导向作用，避免气管斜插捅坏内部密封圈。接头内部的通流孔做了等通径圆滑过渡，变径位置没有突兀的台阶棱角，压缩空气或者低压冷却水通过时不会产生明显的节流紊流，回路压力损失控制在极小范围，不会因为接头节流导致气缸动作出力不足、冷却流量不达标的问题。

　　实际安装边界上，这款接头整体为同轴直通圆柱形态，最大外轮廓直径略大于12mm快插端口的外径，布设管路时只要在对接位置预留出略长于接头总长度的直线安装空间，不需要额外预留扳手操作空间，因为整个安装过程完全不需要拧转紧固件，在设备内部狭窄的布线槽、电气控制柜侧边的走线腔里，只要手指能伸到的位置就可以完成插拔操作。不同于螺纹对接的直通接头，这款快插件两端没有外螺纹结构，不需要在设备面板上开孔固定，直接串接在两段软管之间即可，接头自身的轴向抗拉能力可以承受常规气动管路0.8MPa工作压力下的管路拉扯，正常通气时不会出现气管脱出现象。在通讯基站的小型气动维护管路、桌面型3C检测设备的真空回路上，

　　这类异径快插接头经常用来衔接不同批次采购的不同外径气管，不用因为临时找不到同规格管路就整段更换整条气路，备件库存里只需要备上几款不同变径规格的直通接头，就能覆盖现场绝大多数临时改管需求。建模过程中可以完整还原内部卡爪、密封圈、释放环的装配间隙，能直接用来做管路布线的干涉检查，模拟气管插入后的最小弯曲半径，避免在三维布线阶段出现接头和周边钣金支架、电气元件碰撞的问题，接头外表面的防滑分段棱线也做了细节还原，实际握持拧动调整方向时摩擦力足够，不会因为表面过于光滑打滑。
