带制动重载万向脚轮结构设计

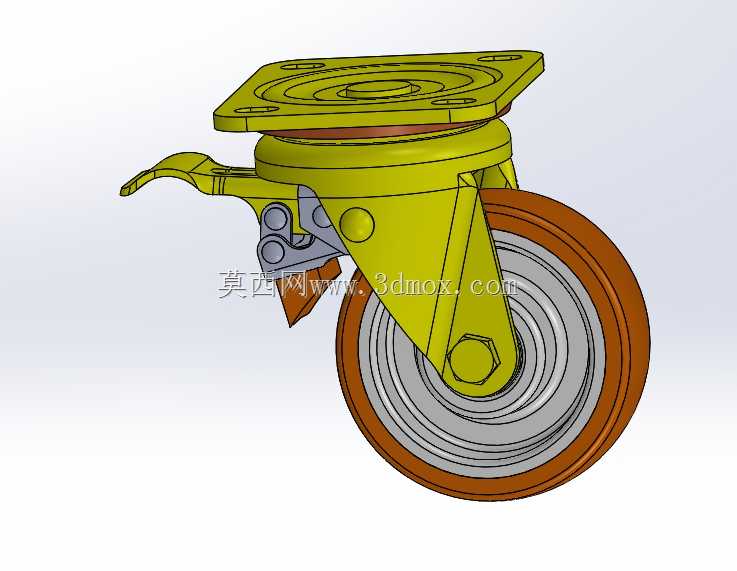

　　这款带制动功能的重载万向脚轮，主要面向车间重型转运台车、工业物流周转车、大型设备移动底座、工装夹具移动平台以及生产线旁的重型料架等场景，在设备需要频繁移位、定点停靠作业的工况下承担承载与行走功能。脚轮整体采用顶板回转支承结构，顶部方形安装板预留四个安装孔位，可直接通过螺栓与设备底座、台车架体的安装面对接，安装板的孔位间距、板厚都按照重载承载需求设计，装配后不会出现顶板变形、连接螺栓受剪过载的问题。顶板下方设置回转转盘结构，内部的回转支承可以保证支架在承受竖向重载的同时，水平方向360度自由回转，转向过程中转盘的受力均匀，即便脚轮在偏载、斜向推行的状态下，也不会出现回转卡滞、转向跑偏的情况。

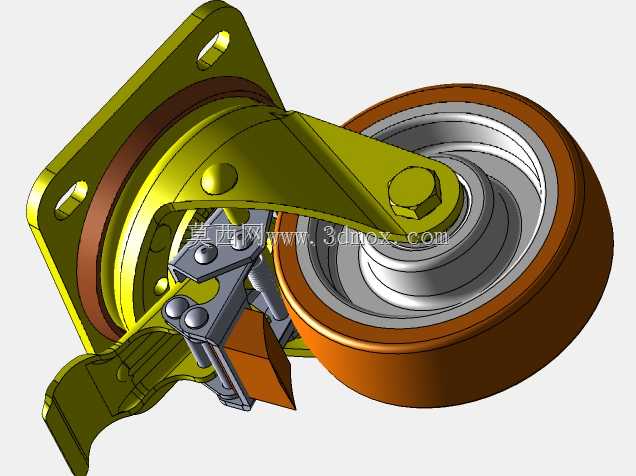

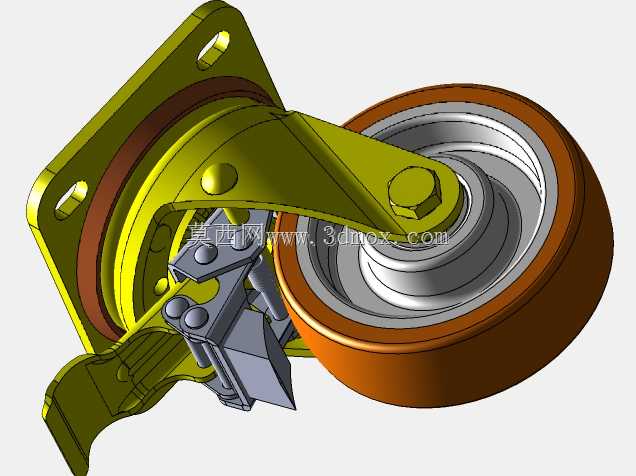

　　从支架结构来看，承载支架采用一体式折弯焊接的型钢支架，两侧夹板夹持滚轮轴心，轴孔位置做了加厚补强处理，滚轮的轮轴采用大直径高强度销轴，销轴两端通过锁紧螺母固定，避免长期受冲击后销轴窜动脱出。支架侧面集成了脚踏式制动机构，制动拨杆延伸至脚轮侧方，操作人员用脚踩踏即可触发锁止：制动块同时作用于滚轮轮面和回转转盘位置，不仅可以锁死滚轮的转动，还能锁死整个万向支架的回转自由度，设备停靠在有轻微坡度的地面、或者生产线旁定点作业时，不会出现滚轮自行滑移、支架意外转向的问题，再次踩下拨杆即可解除制动，操作无需弯腰，符合车间现场的作业习惯。

　　滚轮部分采用大直径宽轮面设计，轮体外层为棕色的高弹性聚氨酯材质，内层为金属轮毂，这种复合轮结构的优势十分明显：聚氨酯轮面的硬度适中，在环氧地坪、水泥地面、钢板地面上行走时不会刮伤地面，同时滚动阻力小，推行时噪音低，具备良好的耐磨性能，长期使用后轮面磨损均匀；内部金属轮毂可以承担大径向载荷，避免纯塑料轮体在重载下出现轮体碎裂、轮孔变形的问题。宽轮面的设计可以降低轮面对地面的压强，在地面存在细小碎屑、轻微不平整的工况下，滚轮依然可以平稳滚动，不容易出现卡滞、颠簸的情况。

　　在建模过程中，整个脚轮的装配关系完全按照实际加工装配逻辑搭建：顶部安装板与回转转盘的配合间隙、支架与转盘的连接位置、制动连杆的铰接点、滚轮与轮轴的同轴度、制动块与轮面的间隙都做了还原，制动踏板的摆动行程也按照实际触发角度设置，在三维软件中可以直接模拟制动触发、解除的动作过程，也可以测量全行程下各零件的运动干涉情况。对于需要做移动设备整体设计的工程师来说，这个模型可以直接导入到台车、移动设备的总装配体中，提前核对脚轮的安装边界：顶板的外形尺寸、安装孔的位置坐标、脚轮处于竖直状态下的总高度、滚轮的外径与宽度、制动踏板向外延伸的最大轮廓，都可以直接从模型中提取，在设计设备底座的时候就可以提前预留脚轮的安装空间，避免后期装配时出现踏板和底架杆件干涉、安装孔位不匹配、脚轮离地高度不符合设计预期的问题。

　　在选型适配层面，这类重载万向脚轮通常根据单轮承载能力匹配设备总重，四个脚轮搭配使用时会预留足够的安全系数，考虑到地面不平整、推行时的冲击载荷、偏载受力等工况，单轮额定载荷通常会留出1.5倍以上的余量。如果设备需要沿固定路线长距离推行，可以搭配同规格的定向脚轮使用，万向脚轮布置在推行端，定向脚轮布置在另一端，兼顾转向灵活性和行走直线性；如果设备需要频繁定点停靠，就可以全部选用带制动的万向脚轮，停靠时全部触发制动，保证设备整体稳定。滚轮的聚氨酯材质也适配多数工业现场场景，既不会像硬质钢轮那样在行走时产生巨大噪音、压伤地坪，也不会像普通橡胶轮那样在重载下出现过大的蠕变、推不动的问题，轮体的轴承内置在轮毂中心，滚动摩擦阻力小，即便承载数百公斤的设备，单人也可以轻松推行转向。整个模型的零件拆分清晰，支架、顶板、转盘、滚轮、轴件、制动连杆、踏板、紧固件都作为独立零件存在，工程师既可以直接用来做总装布局，也可以在此基础上修改顶板孔位、调整轮径、更改制动结构形式，衍生出不同承载规格、不同安装尺寸的脚轮系列，适配不同的移动设备设计需求。
