工业设备柜门带阻尼定位重型合页铰链

　　这款带阻尼定位功能的重型合页铰链，主要面向工业现场各类需要频繁启闭、且对开合停留角度有明确要求的钣金防护门、设备检修舱门、电气控制柜外门以及自动化生产线周边的安全防护围栏门场景。在常规车间布局里，普通平开合页仅能实现门体绕轴转动的基础功能，运维人员开门检修时，要么需要额外加装门吸、撑杆来固定门体开度，要么遇到车间过道气流、设备运行振动时门体容易自行回弹，既可能磕碰作业人员，也会遮挡检修操作空间，这款铰链在转轴段集成了多段式阻尼定位结构，不需要额外配套支撑件，就能让门体在0到180度的常用开合区间内任意角度悬停，开门后松手也不会出现自由摆动、突然闭合的问题。

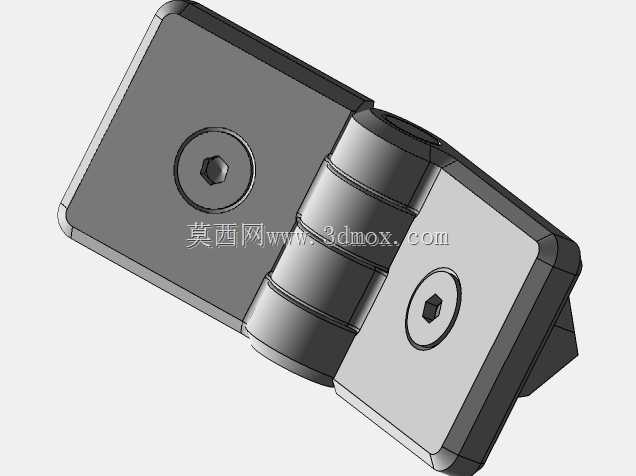

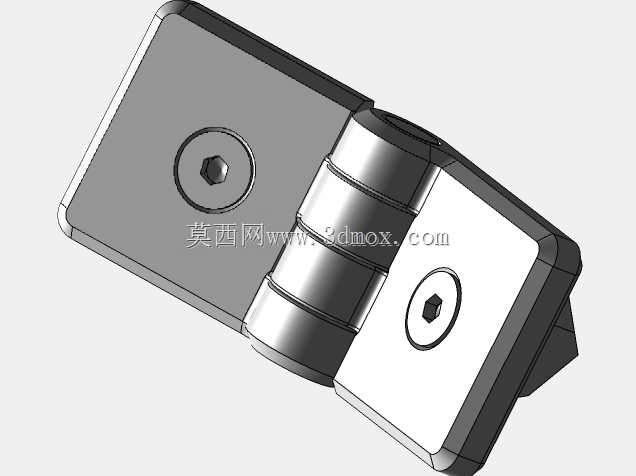

　　从结构设计逻辑来看，这款铰链采用左右对称的两块安装基板加中间三段式转轴筒体的布局，两块安装基板分别对应门体侧和门框侧的安装面，基板整体做了圆角钝化处理，没有尖锐棱角，既避免安装运维过程中刮伤线缆、划伤操作人员，也能降低钣金件应力集中出现开裂的风险。每块基板上都预置了内六角沉头安装孔，安装时螺丝头可以完全沉入基板表面以下，不会突出外露，门体开合过程中不会和门框、周边管线发生运动干涉。中间的转轴部分没有采用普通合页的通长销轴结构，而是分段设置了三组阻尼配合环面，转轴内部填充的阻尼介质可以在相对转动时提供均匀的扭转阻力，转动全程没有卡顿、旷量，长期使用后阻尼衰减幅度远低于普通弹簧定位合页。

　　安装边界方面，这款铰链的两块安装基板厚度适配市面上主流的1.5mm到3mm厚度冷轧钢板柜门，安装时既可以在门板和门框对应位置开孔后用沉头螺丝从外侧锁紧，也可以根据现场安装条件在基板背面焊接预固定后再打螺丝防松，不需要对门体原有结构做大量裁切改造。铰链的转轴筒体直径和两块基板的宽度做了匹配设计，当门体厚度在20mm到40mm区间时，门体转动全程侧边和门框之间预留有足够的安全间隙，不会出现开门过程中门边缘剐蹭门框漆面、夹伤布线的问题。和普通民用家具合页不同，这款铰链的整体承重冗余做了强化，单只铰链的径向承载能力可以满足单扇重量15kg以内的钣金门使用，常规尺寸的设备柜门上下各布置一只该款铰链，就可以完全承载门体重量，长期开关不会出现基板变形、转轴下垂错位的问题。

　　在实际设备配套场景里，这类铰链常被用在焊接工作站的防护舱门、机床的外围检修门、物流分拣线的设备护罩门以及各类非标自动化设备的观察舱门上，相比需要额外搭配气弹簧、门吸的门体铰接方案，集成阻尼定位的合页把铰接和角度固定两个功能整合在同一个零件上，减少了设备门体上需要安装的零件数量，也省去了气弹簧需要预留的安装支座空间，对于内部布局紧凑、门板内侧布满电气元件和气管线缆的控制柜来说，不会因为额外加装支撑件挤占内部走线空间。建模过程中完整还原了合页的所有配合间隙，转轴段的分段环槽、基板上的沉头孔倒角、零件边缘的圆角过渡都做了1:1复刻，设计人员在做整台设备的门板结构校核时，可以直接把该模型装配到门板和门框的对应位置，模拟门体从闭合到完全打开的全行程运动，提前检查开合过程中是否和周边的管线、设备突出部件发生干涉，也可以直接根据模型的安装孔位在门板钣金图纸上标注对应的开孔位置，不需要再反向测绘零件尺寸，能大幅减少非标设备门体部分的设计出错概率。
