波浪交错结构膨胀金属板三维设计

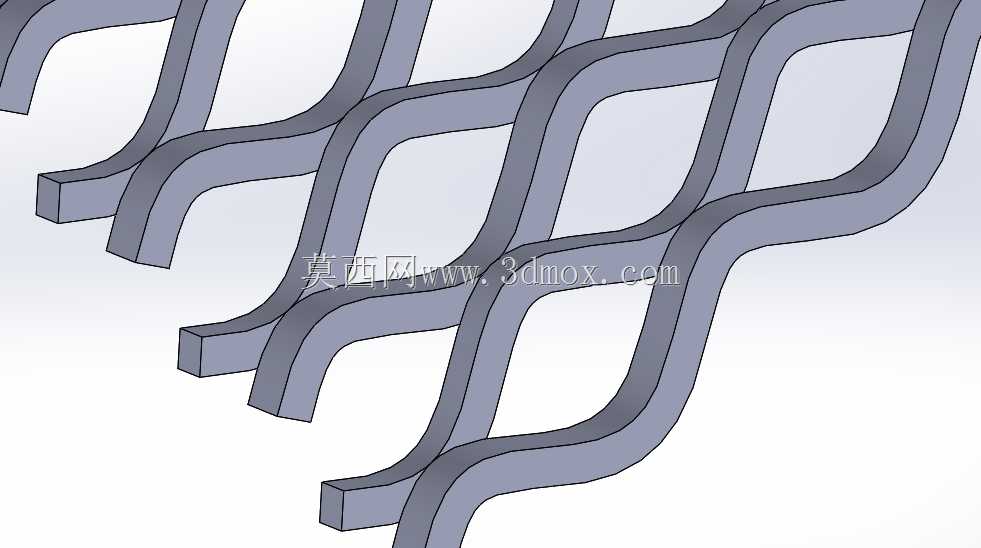

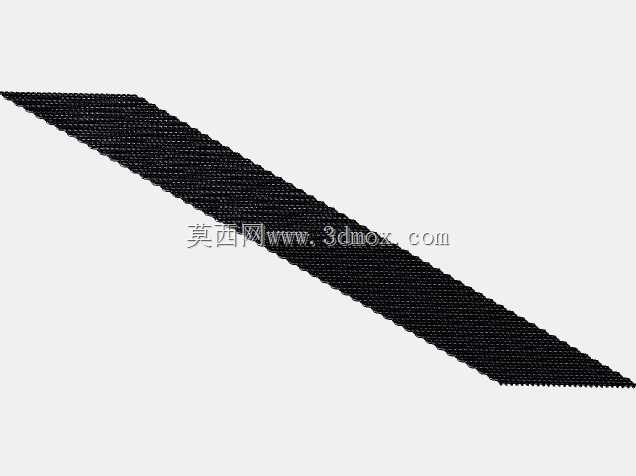

做设备防护、物料筛分相关结构设计时，经常会用到这类膨胀成型的金属板材，和冲孔网、焊接网不同，它是通过整块金属板材切缝后拉伸扩张成型，没有焊点、没有拼接缝，整体结构的连贯性更好，承重抗冲击的表现也更稳定。从模型的结构细节来看，板体的筋条采用了连续波浪弯折的交错排布，相邻筋条的弯曲弧度完全一致，拉伸后形成的菱形网孔均匀规整，这种结构在实际生产中不会产生多余的料边废料，材料利用率比冲孔工艺高出近四成，很适合做设备的安全防护罩壳、车间的隔离防护栏，或是振动筛分设备的筛面衬板。设计这类构件的时候，首先要明确安装边界的尺寸要求，整张板的扩张比例要和原材料的厚度匹配，要是筋条的宽厚比控制不好，拉伸过程中很容易出现筋条撕裂、网孔大小不均的问题，模型里的筋条截面做了等厚处理，弯折处的圆角过渡也做了对应优化，既避免了应力集中导致的受力断裂，也能减少实际冲压拉伸时的模具磨损。实际选型应用时，要根据使用场景调整网孔的大小和筋条的厚度，要是用在设备旋转部位的防护，网孔的对角线尺寸要控制在安全标准范围内，防止操作人员的肢体误入危险区域；要是用在物料筛分的场景，就要根据筛分物料的粒径调整网孔尺寸，同时筋条的排布方向要和物料的流动方向匹配，减少物料卡孔的概率。安装的时候，这类板材通常采用压条配合螺栓固定，板体的四周边缘要预留足够的安装边距，避免固定位置离网孔过近导致板边受力变形，要是用在有振动的工况下，固定点的间距要适当缩小，同时在压条和板体之间加装橡胶减震垫，减少长期振动带来的金属疲劳。另外这种交错的波浪筋条结构，本身自带不错的防滑性能，也可以用作工业平台的踏步板、沟盖板，表面不需要额外做防滑处理，镂空的结构还能漏走积水和积尘，避免平台表面积水打滑，和同厚度的实心钢板相比，它的重量更轻，通风透光的效果更好，不管是做设备外罩还是建筑外立面的装饰防护网，都能在保证结构强度的前提下降低整体的负重。建模的时候要注意筋条弯曲处的曲率连续，不要出现生硬的折角，不然实际生产的时候弯折位置会出现应力集中，使用过程中容易从折角处断裂，同时要保证所有网孔的一致性，避免出现大小孔影响整体的受力均匀性。
