DIN741标准钢丝绳夹索具结构

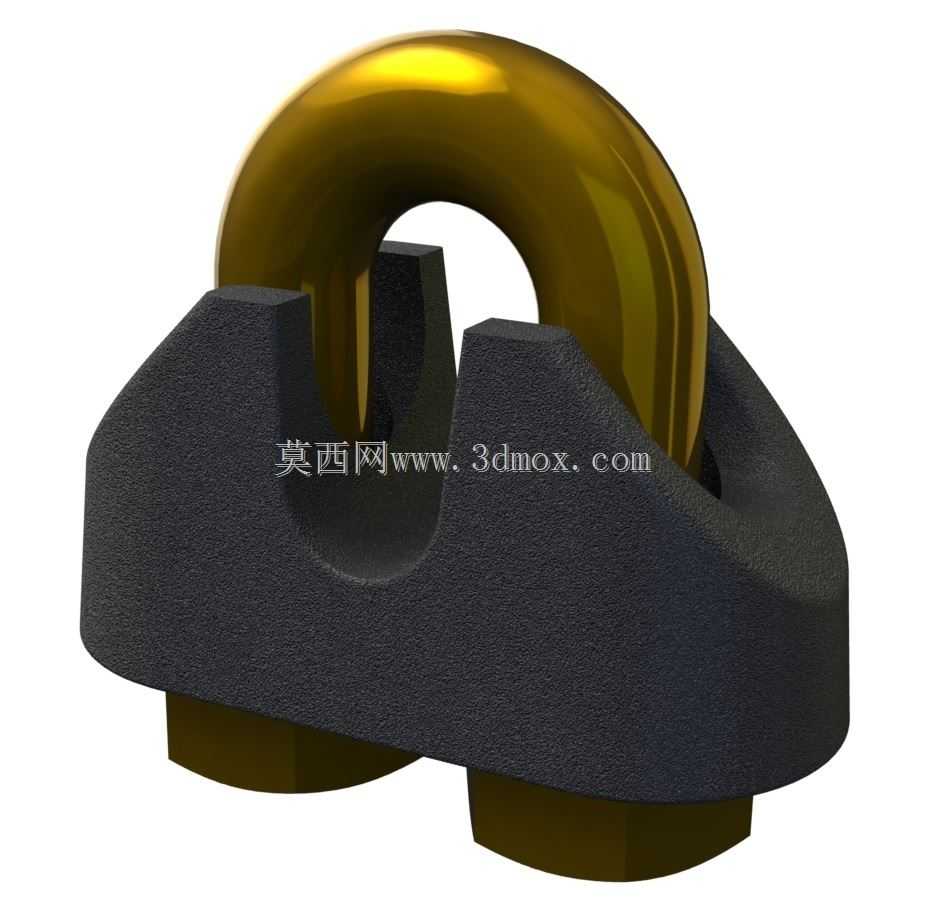

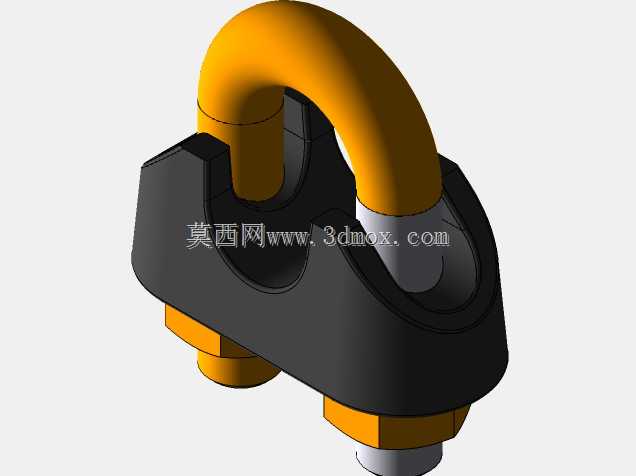

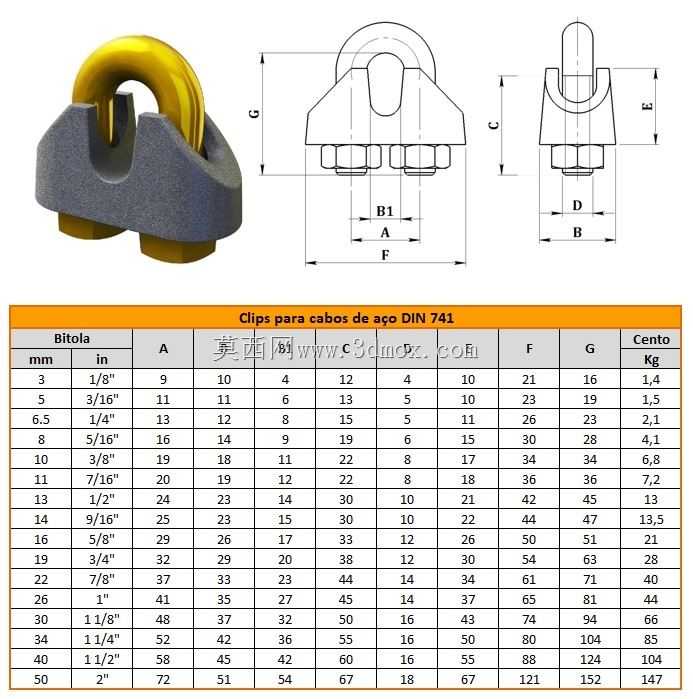

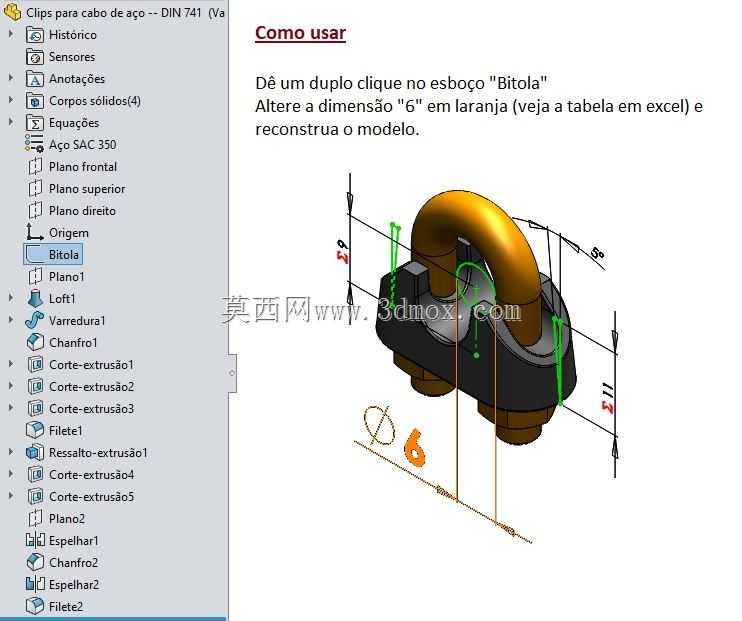

这类绳夹主要用于钢丝绳末端的固定与绳圈成型作业，在起重吊装、索道架设、船舶系泊、输电线路拉线紧固这类需要承载钢丝绳张力的场景中十分常见，作业时通过U形螺栓配合鞍形夹座的咬合结构，将钢丝绳的自由段与工作段牢牢压合，避免钢丝绳受拉时出现滑移、散股的问题，保障索具连接的可靠性。设计时首先要匹配对应规格的钢丝绳公称直径，夹座的内弧曲率需要和钢丝绳外圆完全贴合，既不能因为弧度过大导致压合时钢丝绳被夹扁损伤钢丝，也不能因为弧度过小造成咬合面积不足，降低固定后的抗滑承载力。U形螺栓的螺纹段长度需要满足夹座压合后的螺母锁紧行程，螺栓根部的过渡圆角要做圆滑处理，避免应力集中在受拉时出现断裂，夹座的两个卡槽要和U形螺栓的杆径精准配合，安装时不会出现偏斜，保证压合力均匀分布在钢丝绳的咬合段上。实际选型使用时，要注意绳夹的数量和排布间距，通常对应钢丝绳直径的不同，需要搭配3-6个绳夹依次排布，相邻绳夹的间距要保持在钢丝绳直径的6-8倍，最后一个绳夹距离绳头的长度不能小于140mm，同时要注意夹座必须贴合钢丝绳的工作段，U形螺栓扣在钢丝绳的自由段上，不能反向安装，否则会大幅降低连接的承载能力，容易引发滑脱事故。建模过程中重点还原了夹座的铸造圆角、U形螺栓的螺纹收尾、六角螺母的配合面细节，夹座的底部承压面做了平面度处理，保证锁紧时受力均匀，U形部位的圆弧过渡完全贴合对应钢丝绳的外轮廓，安装时可以直接和同规格的钢丝绳模型装配，不需要额外调整配合间隙，能够直接用于索具装配的干涉检查、吊装方案的模拟演示，也可以作为起重设备附件库的标准件调用，辅助设计人员快速完成索具排布的结构设计，减少标准件重复建模的工作量。这类索具配件在使用过程中需要定期检查锁紧螺母的紧固情况，尤其是在承受动载荷的作业场景中，初次加载后要重新拧紧螺母，避免因为钢丝绳受力变形导致夹合力下降，建模时也预留了螺母的拧紧空间，能够模拟实际安装时的扳手操作空间，验证安装作业的可行性。
