桁架式直线运动承载梁结构设计

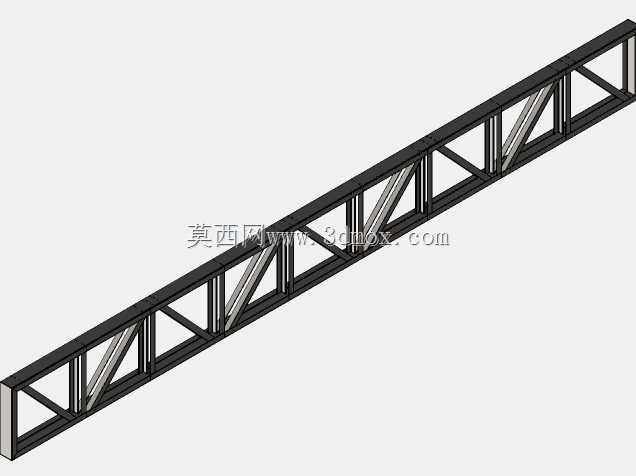

　　这类桁架式承载梁多应用在长行程直线运动工位的设备搭建场景中，常见于自动化生产线的物料移送、检测工位的扫描架支撑、影视拍摄轨道的承载基体搭建，区别于实心型材梁，桁架结构在保证整体抗弯刚度的前提下，能大幅降低自身重量，减少两端支撑座的负载压力，尤其适合跨度超过两米的长行程安装场景。从结构设计逻辑来看，该梁采用矩形截面的外框作为主承载轮廓，内部间隔布置斜向支撑筋，斜筋的排布角度经过受力校核，在梁承受竖直方向载荷时，斜筋可将局部集中力分散到上下两根主弦杆上，避免单根型材出现局部弯曲变形；外框的弦杆采用等截面型材拼接，所有拼接节点处均做了贴合面处理，保证焊接或者螺栓连接时的接触面积足够，不会出现节点处的应力集中。在安装边界方面，

　　梁的两端预留了标准安装法兰面，法兰面上的安装孔位按照通用支撑座的孔距设计，可直接适配市面上常见的方形支撑立柱，不需要额外做转接板加工；梁的上表面设计有平直的安装基准面，可直接铺设直线导轨、齿轮齿条或者同步带轮组，作为直线运动的承载基准，基准面的平面度公差按照运动级导轨的安装要求设定，能满足常规速度下的运动平稳性需求。实际使用过程中，这类桁架梁的侧向也预留了T型槽或者安装孔位，可用来布设拖链、传感器支架、限位挡块等附属配件，不需要在梁体上额外钻孔破坏结构强度；内部的斜向支撑之间留有足够的穿线空间，设备的动力线、信号线可从梁体内部穿过，避免线缆外露造成的剐蹭风险，也能让整体设备外观更整洁。设计这类结构时，

　　首先要根据实际跨度和额定承载载荷计算主弦杆的截面尺寸，斜筋的间距不能过大，否则会导致弦杆在两个支撑点之间出现局部挠曲，也不能过密，否则会增加不必要的重量和材料成本；斜筋的倾斜角度一般控制在45度到60度之间，这个角度区间内的支撑筋对竖直载荷的分散效率最高，同时也能兼顾梁体的抗扭性能，当梁上的运动部件出现偏载时，斜筋和外框组成的三角形稳定结构可抵抗扭转变形，保证运动部件不会出现卡滞。和同承载能力的实心钢梁相比，这种桁架结构的自重可降低百分之六十以上，对于需要搭建高架长行程设备的场景来说，更低的自重意味着支撑结构的用料可以相应减少，整体设备的安装难度也会降低，尤其是在高空搭建的场景下，单根梁的重量降低后，不需要动用大型吊装设备，

　　人工配合简单起重工具就能完成安装。另外梁体表面的处理可根据使用场景选择，常规工业环境下做喷塑处理即可，在有腐蚀介质的场景下可选用铝合金型材搭配不锈钢紧固件，或者在钢材表面做镀锌防腐处理，适配不同的车间使用环境。需要注意的是，这类桁架梁在安装时要先完成两端支撑座的水平校准，再将梁体固定到支撑座上，之后再对梁的上基准面做直线度复检，如果出现轻微挠曲可通过两端的调节螺栓做微调，保证导轨安装后的直线精度满足设备运行要求。
