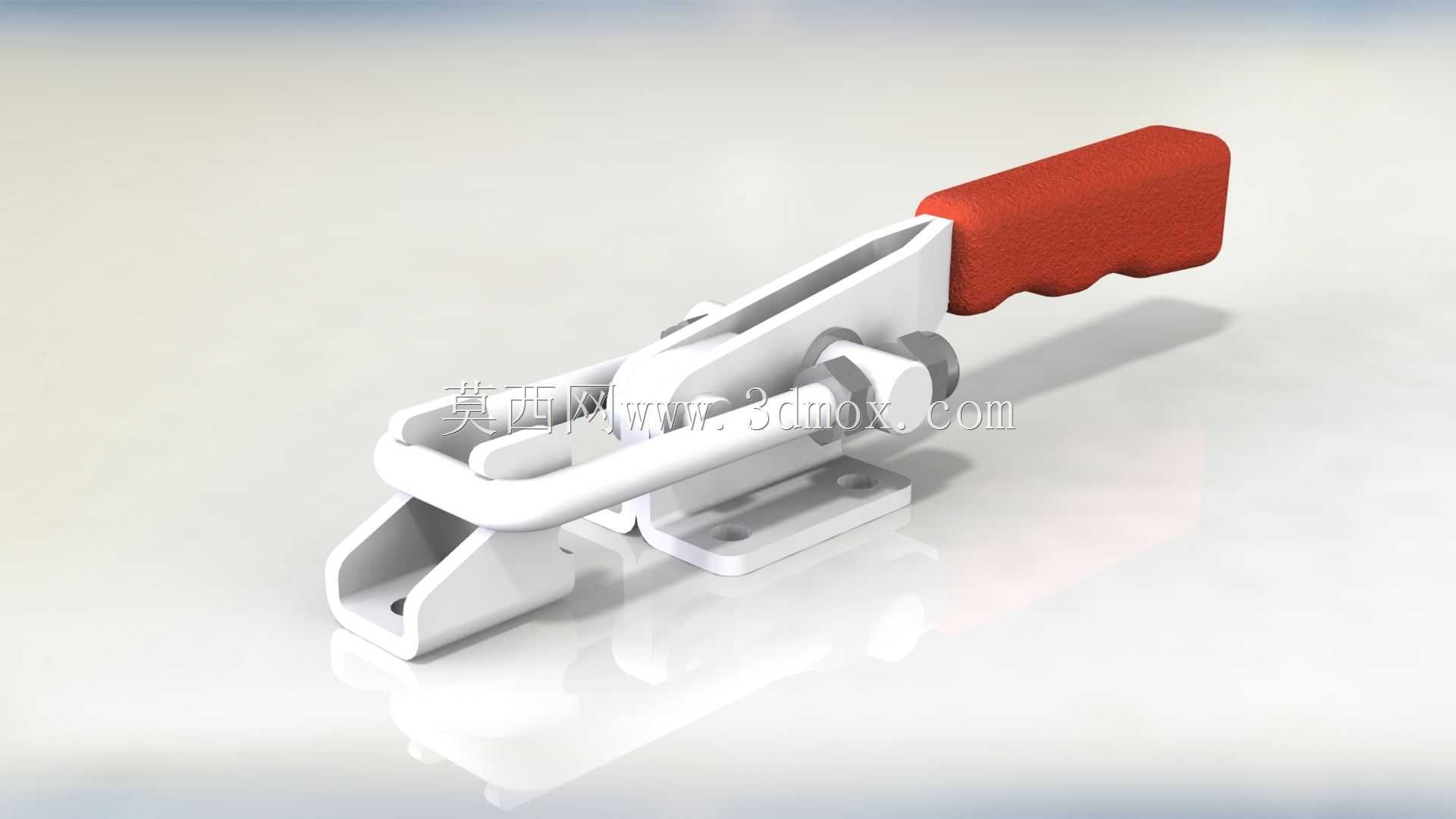

格兰波GA200D搭扣式快速夹钳结构

　　在工装夹具、检具、小型设备舱门、工业箱体的快速锁紧场景里，这类搭扣式快速夹钳的应用覆盖率极高，不同于螺纹锁紧需要多圈旋拧的操作逻辑，它依靠连杆机构的过死点锁紧特性，单次扳动手柄即可完成压紧或解锁动作，单步操作耗时通常不超过1秒，能大幅提升批量装夹、频繁开合场景下的作业效率。从实际使用场景来看，它既可以用在焊接工装的板材预压紧工位，替代传统的C型钳减少装夹辅助时间，也能适配设备检修门、物流周转箱盖的快速扣合，在需要频繁开启且要求锁紧后无松动的工位，这类结构的可靠性已经过多年工业场景验证。

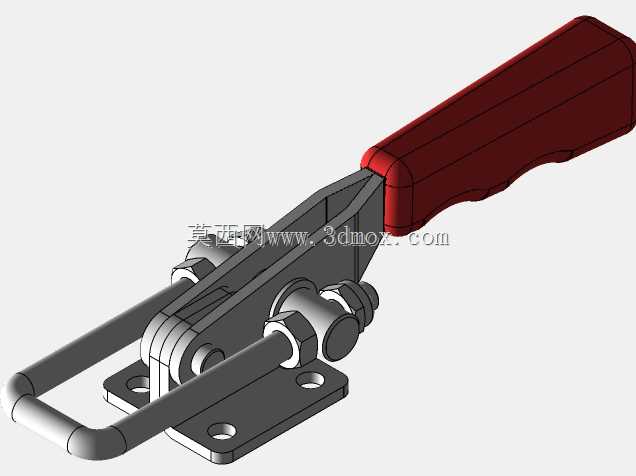

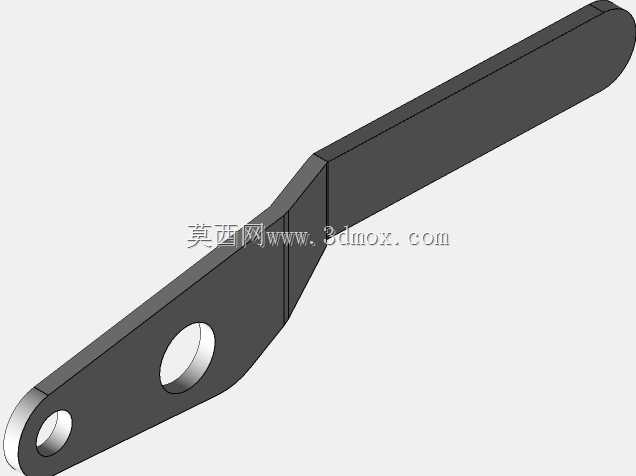

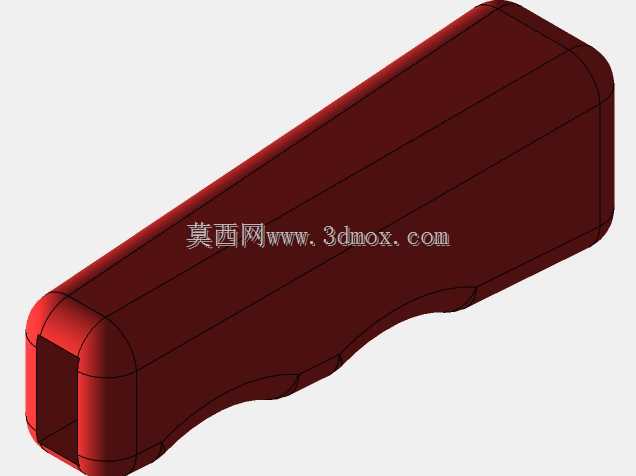

　　从功能特性上拆解，这款夹钳采用水平式搭扣结构，锁紧状态下手柄与安装基座保持平行，不会突出安装面过多，避免工位周边的管线、操作人员衣物被突出部件勾挂。手柄部分包覆的防滑握持层，在操作人员佩戴劳保手套的工况下也能提供足够的摩擦力，不会出现扳动时打滑的问题。锁紧挂钩与基座的配合面做了圆弧过渡，扣合过程中不会出现卡滞，当机构跨过死点位置后，连杆会形成自锁，即便受到作业过程中的振动冲击，也不会出现意外松脱的情况，锁紧力可以稳定保持在设定区间内，不会因为反复开合出现预紧力快速衰减的问题。

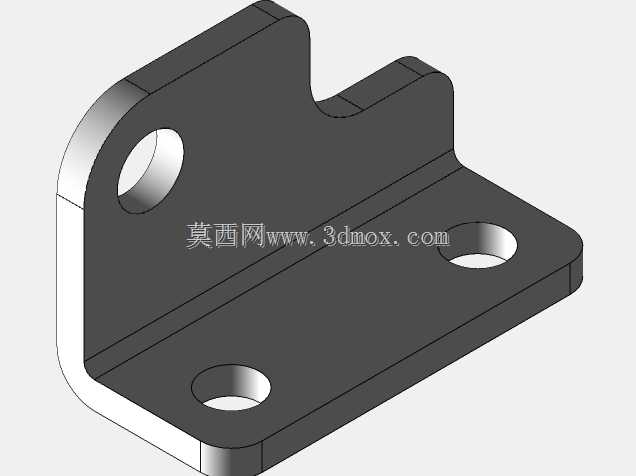

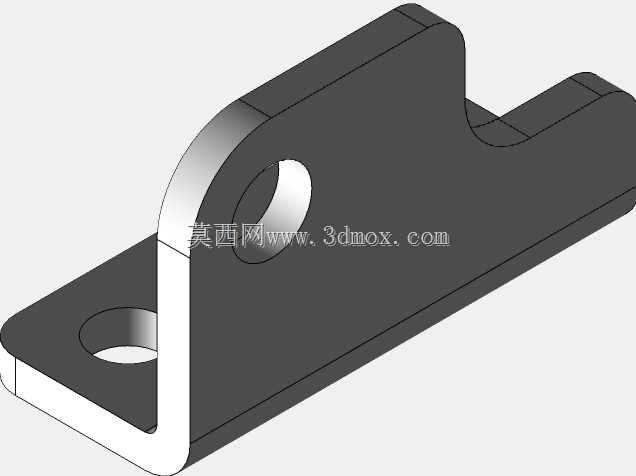

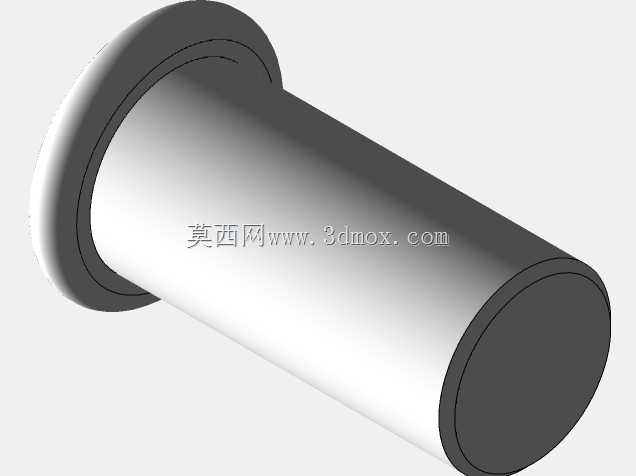

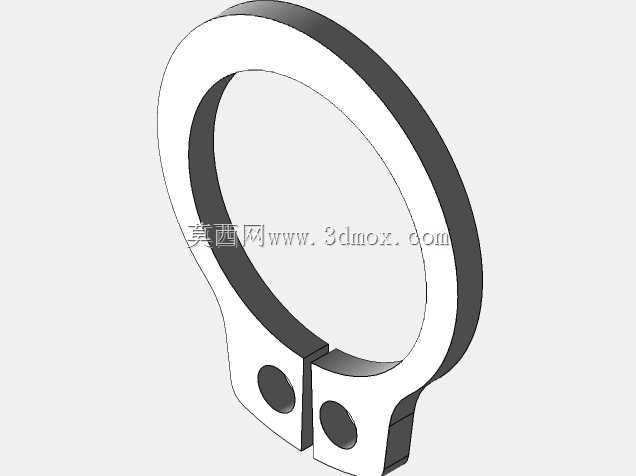

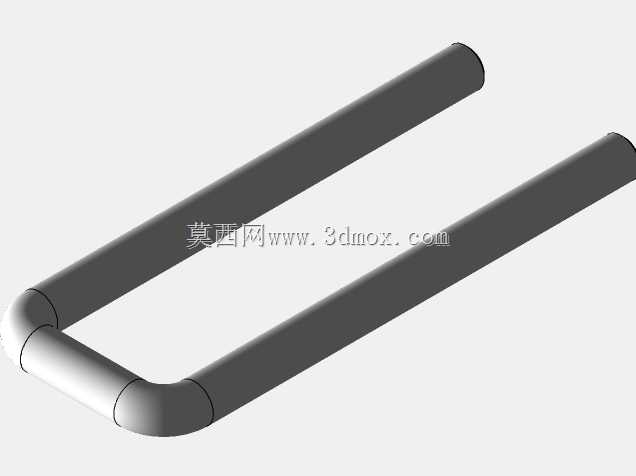

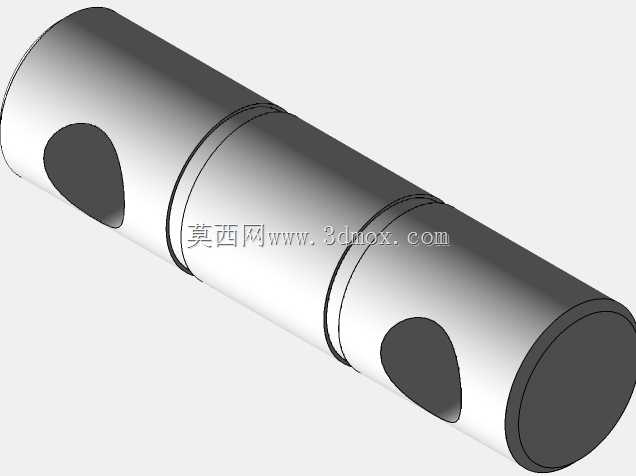

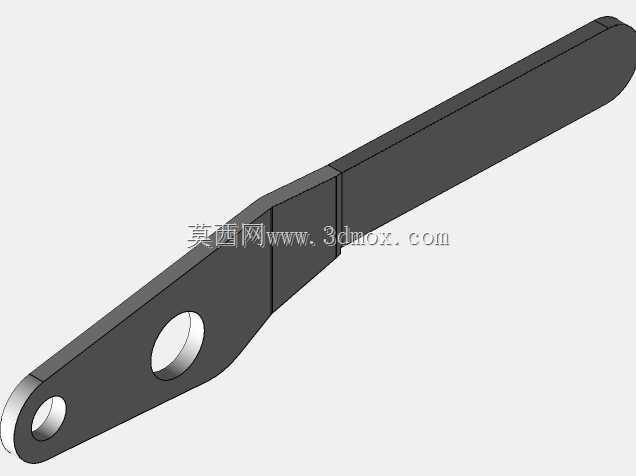

　　设计思路上，整个机构的核心是四连杆过死点锁紧原理，建模过程中需要精准计算各连杆的铰接点位置，确保手柄扳动到终止位置时，连杆的传动角越过死点0.3-0.5mm，这个尺寸余量既不会让扳动力过大导致操作费力，也能保证足够的锁紧余量，避免加工误差导致机构无法锁死。基座部分设计了两个长圆形安装孔，允许安装时存在±1.5mm的位置调整量，抵消安装面的加工误差，不需要安装时精准配打孔位，降低现场装配的难度。挂钩部分的U型开口尺寸适配常见的3-6mm厚度的搭扣座，挂钩根部做了加强筋结构，避免长期受拉出现变形断裂。整个机构的铰接轴都采用了间隙配合，轴端做了铆压防脱结构，不需要额外加装卡簧或者螺钉，减少零件数量的同时提升了机构的整体可靠性，长期使用也不会出现销轴脱落的故障。

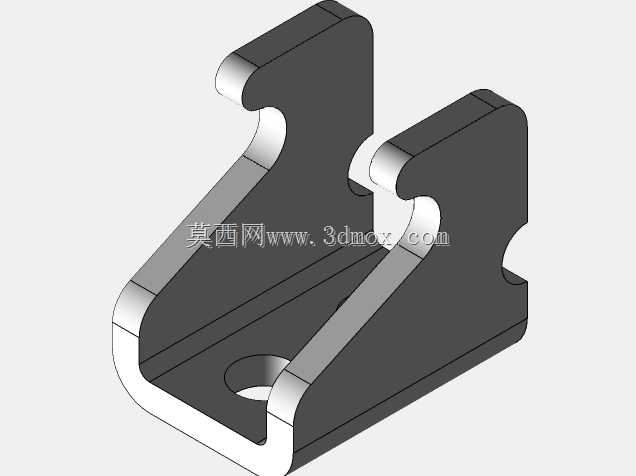

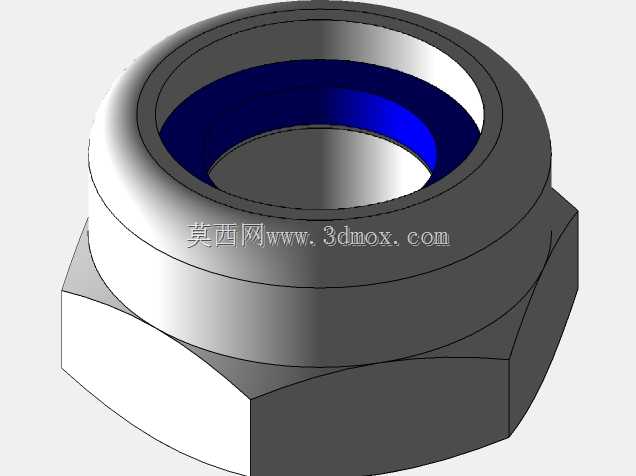

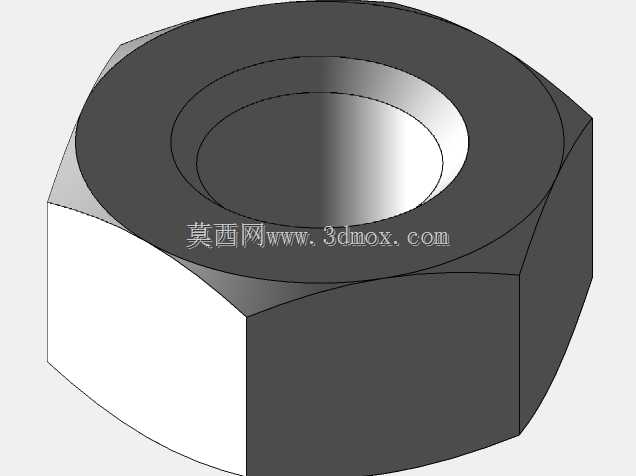

　　从安装边界尺寸来看，夹钳处于解锁状态时，手柄扳起的最大高度距离安装基面为72mm，安装基座的两个固定孔中心距为42mm，孔位距离基座侧边的距离为8mm，安装时需要在基座侧边预留至少15mm的操作空间，方便扳手拧动固定螺丝。锁紧状态下，整个夹钳的总长度为118mm，宽度为32mm，挂钩的有效扣合行程为8mm，也就是说被压紧件的厚度允许存在±4mm的误差，不需要针对被压紧件的厚度做精准调整，适配性更强。需要注意的是，安装时搭扣座的固定位置需要和夹钳基座保持对中，对中偏差不能超过2mm，否则会出现挂钩偏载，长期使用会导致挂钩单侧磨损，降低夹钳的使用寿命。如果是用在有腐蚀介质的工况下，可以在建模时将基座、连杆的材质替换为304不锈钢，手柄包覆层更换为耐油橡胶，就能适配大部分工业场景的使用需求。

　　在三维建模过程中，所有铰接位置都需要保留合理的装配间隙，避免运动仿真时出现干涉，尤其是手柄扳动的全行程范围内，连杆与基座、挂钩之间的最小间隙不能小于0.2mm，考虑到实际加工的公差累积，这个间隙值可以根据生产工艺适当放大，但不能超过0.8mm，否则会导致锁紧后机构的旷量过大，出现锁紧后晃动的问题。基座的安装面需要做0.5mm的凸台设计，避免安装面平面度不足导致夹钳安装后出现歪斜，影响锁紧效果。
