DIN580标准吊环螺钉三维结构设计

　　在重型设备装配、模具转运、工业构件吊装的现场作业场景里，吊环螺钉是承担起吊载荷传递的核心受力连接件，这款符合DIN580标准的吊环螺钉结构，完全围绕实际吊装工况的受力需求完成设计，区别于普通螺纹紧固件的功能逻辑，它需要同时兼顾螺纹段的轴向锁紧力、环形段的径向吊载力，以及不同起吊角度下的应力分散要求。从实际使用场景来看，这类吊环螺钉常被安装在电机壳体、注塑模具模板、大型减速机箱体、焊接机架的顶部预制螺纹孔内，作为钢丝绳、卸扣、吊装带的连接挂点，单颗吊环的额定载荷需要匹配被吊物的整体重量，同时还要考虑起吊过程中晃动带来的瞬时冲击载荷，因此在结构设计阶段，就需要把环形段的截面过渡、螺纹根部的应力集中、

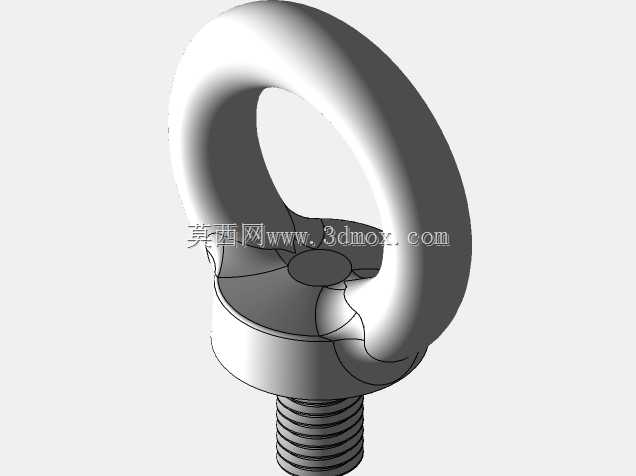

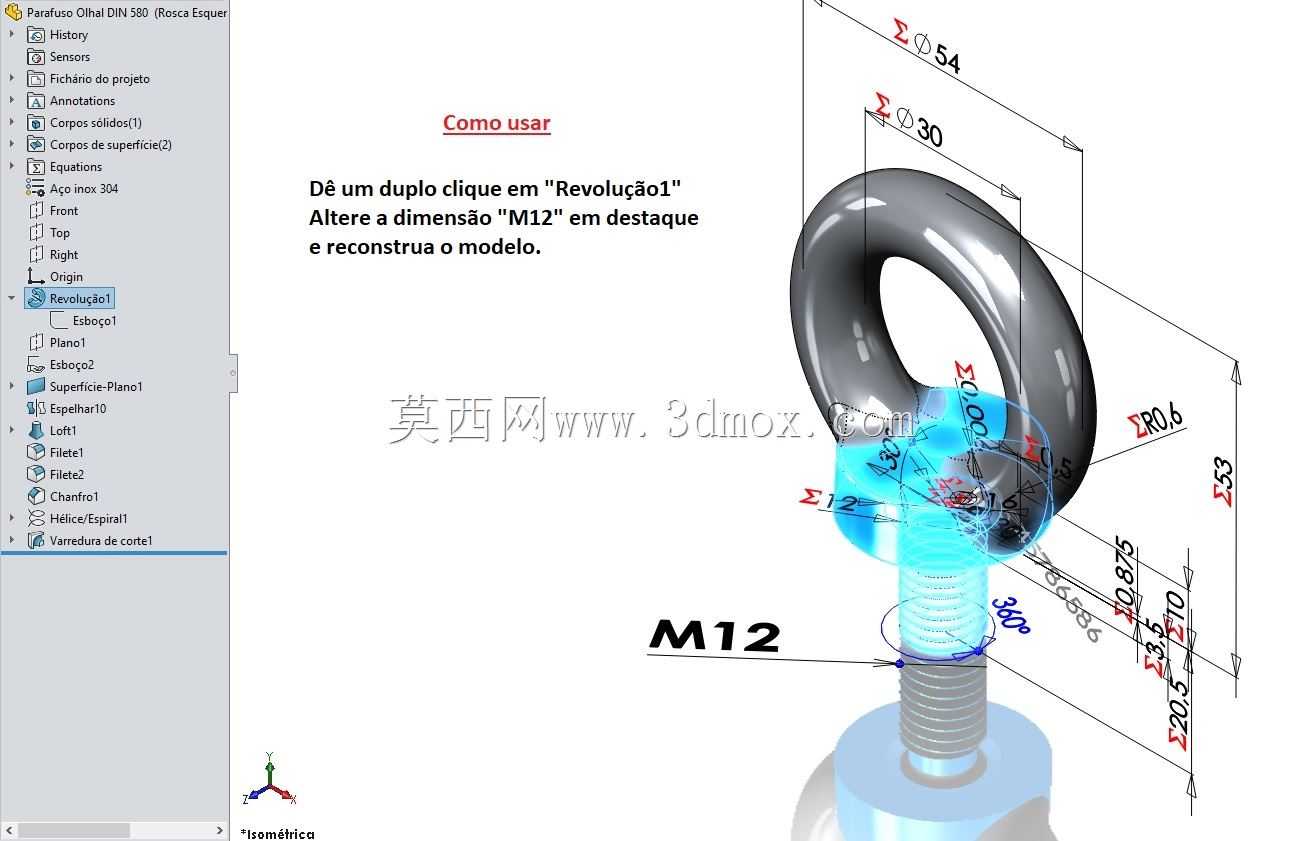

　　环体与螺杆衔接处的圆角处理作为核心设计要点。这款M12规格的吊环螺钉，螺杆部分采用标准公制粗牙螺纹，螺纹段长度适配常规10-20mm厚度的安装板，安装时需要保证螺纹完全旋入被连接件，且环体底面与安装面完全贴合，避免出现单侧受力导致的螺纹断裂、环体变形问题；环形部分的截面为圆形变径设计，环体内径30mm、外径54mm，能够适配市面上绝大多数标准卸扣与吊装带的挂接需求，环体内壁做了光滑圆弧过渡，不会在起吊过程中切割吊装带的纤维层，也能减少卸扣销轴的磨损。从建模思路来看，整个零件采用旋转特征作为主体构建基础，先绘制螺杆与环体衔接处的截面轮廓，通过360度旋转生成基础实体，再通过螺旋线扫描切除生成螺纹牙型，最后对所有受力过渡位置添加R0.

　　6到R6不等的圆角，避免尖锐棱角带来的应力集中问题；环体与螺杆衔接的位置做了加厚处理，这个位置是整个零件受力最复杂的区域，垂直起吊时承受轴向拉力，斜向起吊时同时承受拉力与弯曲力矩，加厚的过渡段能够有效分散复合载荷，避免衔接位置出现断裂风险。在实际设备选型过程中，需要注意吊环螺钉的额定载荷是基于垂直起吊工况标定的，当起吊角度与垂直方向存在夹角时，允许载荷会随角度增大而快速降低，因此设计安装螺纹孔的位置时，需要尽量保证吊环受力方向与螺杆轴线重合，若存在多吊点协同起吊的场景，还需要计算每个吊点的分力大小，选择对应载荷等级的吊环规格。安装边界方面，这款M12吊环螺钉要求被连接件的安装面平面度不低于0.1mm，安装面下方不能有悬空区域，

　　螺纹孔的有效啮合深度不能低于1.2倍螺纹公称直径，也就是不低于14.4mm，若被连接件为铝合金、铸铁等强度较低的材料，还需要适当增加螺纹啮合长度，或者加装钢质螺纹护套来提升螺纹连接强度。从结构细节来看，环体的中心平面与螺杆轴线存在严格的垂直度要求，偏差不能超过0.5度，否则会导致起吊时吊环承受额外的扭转力矩，长期使用会出现金属疲劳裂纹；螺杆末端做了倒角处理，方便安装时快速对准螺纹孔，也能避免螺纹首牙在安装过程中出现磕碰损坏。在车间日常运维场景中，这类吊环螺钉需要定期做磁粉探伤检查，重点查看环体与螺杆衔接位置、螺纹根部是否存在疲劳裂纹，若出现明显变形、螺纹磨损、锈蚀坑等问题，需要立即更换，不能继续承载使用，避免吊装过程中出现断裂坠落的安全事故。建模过程中还需要注意，螺纹牙型的收尾部分需要做退刀槽结构，符合实际机械加工的工艺要求，不能出现螺纹直接延伸到过渡圆角位置的不合理结构，否则实际生产时无法加工，也会导致应力集中在螺纹收尾位置，降低零件的整体承载能力。
