V带传动功率转速匹配结构设计

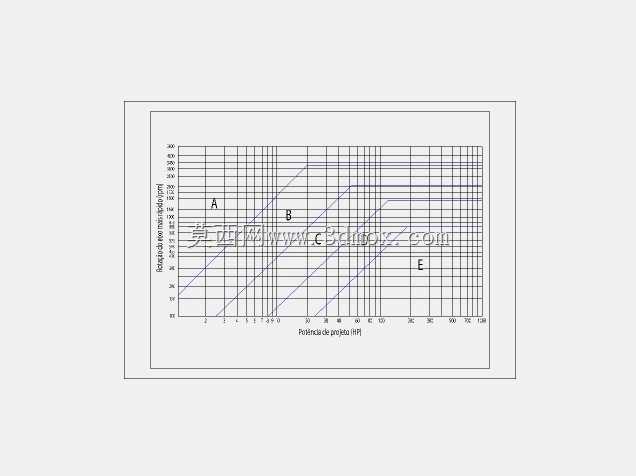

　　在常规工业传动场景里，V带传动是中小功率动力传递环节最常见的结构形式，从车间里的小型物料输送设备、机床辅助传动单元，到农用机械的动力输出端，都能见到这类结构的身影。这套结构的核心作用，是在两个存在一定中心距的轴系之间完成动力传递，相比齿轮传动，它不需要严格的轴系定位精度，安装容错空间更大，同时带体本身的弹性特性能缓冲动力输入侧的冲击振动，当设备出现过载工况时，带体与带轮槽面会发生打滑，能避免后端负载端的核心零件被刚性扭矩损坏。做这套结构的三维设计时，首先要捋清楚实际工况的边界条件：先明确输入轴的额定转速、需要传递的额定功率，还有负载端的转速要求，以此确定传动比的合理范围，再反过来推导带轮的基准直径——带轮直径不能选得太小，

　　否则带体绕经带轮时的弯曲应力会急剧升高，大幅缩短带的使用寿命，直径过大又会导致整个传动单元的外形尺寸超差，挤占设备内部的安装空间。带轮的轮槽设计是整个结构的核心细节，槽型要和所选V带的型号完全匹配，槽的角度、槽深、槽间距都要贴合带体的截面尺寸，保证带体嵌入轮槽后，两侧工作面能和轮槽面完全贴合，不会出现接触面积不足导致的打滑、磨损过快问题。轮槽的表面粗糙度要控制在合理区间，太光滑会降低摩擦系数导致传动效率下降，太粗糙又会加速带体侧面的磨损。中心距的设定也需要反复校核，中心距过小会导致带体的包角不足，传动时容易打滑，传动能力下降；中心距过大则会让带体在运转过程中出现上下颤动，尤其是高速运转工况下，颤振会带来额外的动载荷，

　　影响轴系和轴承的使用寿命。设计时还要预留张紧结构的安装空间，不管是采用定期张紧的滑轨结构，还是自动张紧的张紧轮结构，都要在三维模型里留出对应的安装位置和调节行程，避免后期装配时出现干涉。从安装边界来看，这套传动结构的轴向尺寸要和两端轴系的伸出长度匹配，带轮的轮毂孔径、键槽尺寸要和对应轴的直径、键的规格完全契合，保证扭矩能可靠传递。带轮的动平衡也要在设计阶段纳入考量，当线速度超过一定阈值时，带轮的不平衡量会带来额外的振动，传导到设备的机架上，影响整套设备的运行稳定性。实际应用中，这类V带传动结构不需要复杂的润滑维护，只需要定期检查带的张紧程度、表面是否有裂纹或过度磨损，更换成本也相对较低，对于工况不极端、传动比要求不那么精确的场景，

　　是性价比极高的传动方案。做三维建模的时候，要把带体的自然张紧形态还原出来，不能把带建成完全绷紧的刚性环形，要体现出安装预紧后的自然弧度，同时带轮的轮槽倒角、轮毂的退刀槽、安装用的紧固螺钉孔这些细节都要做全，方便后续直接导出工程图用于生产加工，也能在装配仿真阶段提前排查和周边护罩、机架零件的干涉问题。很多新手做这类结构设计时，容易只盯着传动比的数值匹配，忽略包角、张紧行程、安装维护空间这些实际工程细节，最后做出来的结构要么装不上，要么用不了多久就出现带体打滑、磨损过快的问题，这套结构的设计逻辑就是从实际工况出发，把每个影响传动可靠性的细节都落实到三维模型的尺寸和结构里，保证加工装配完成后能稳定实现动力传递的功能。
