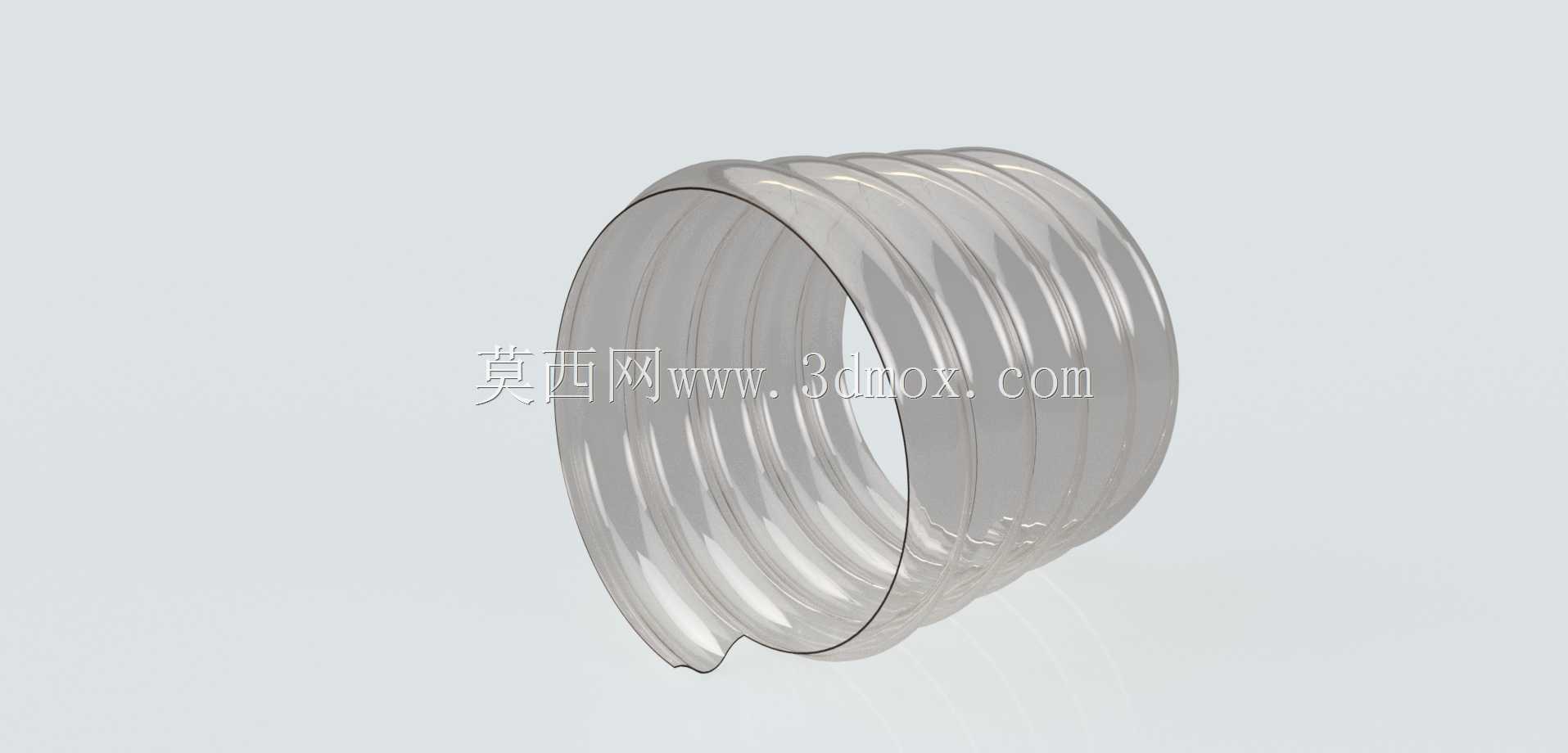

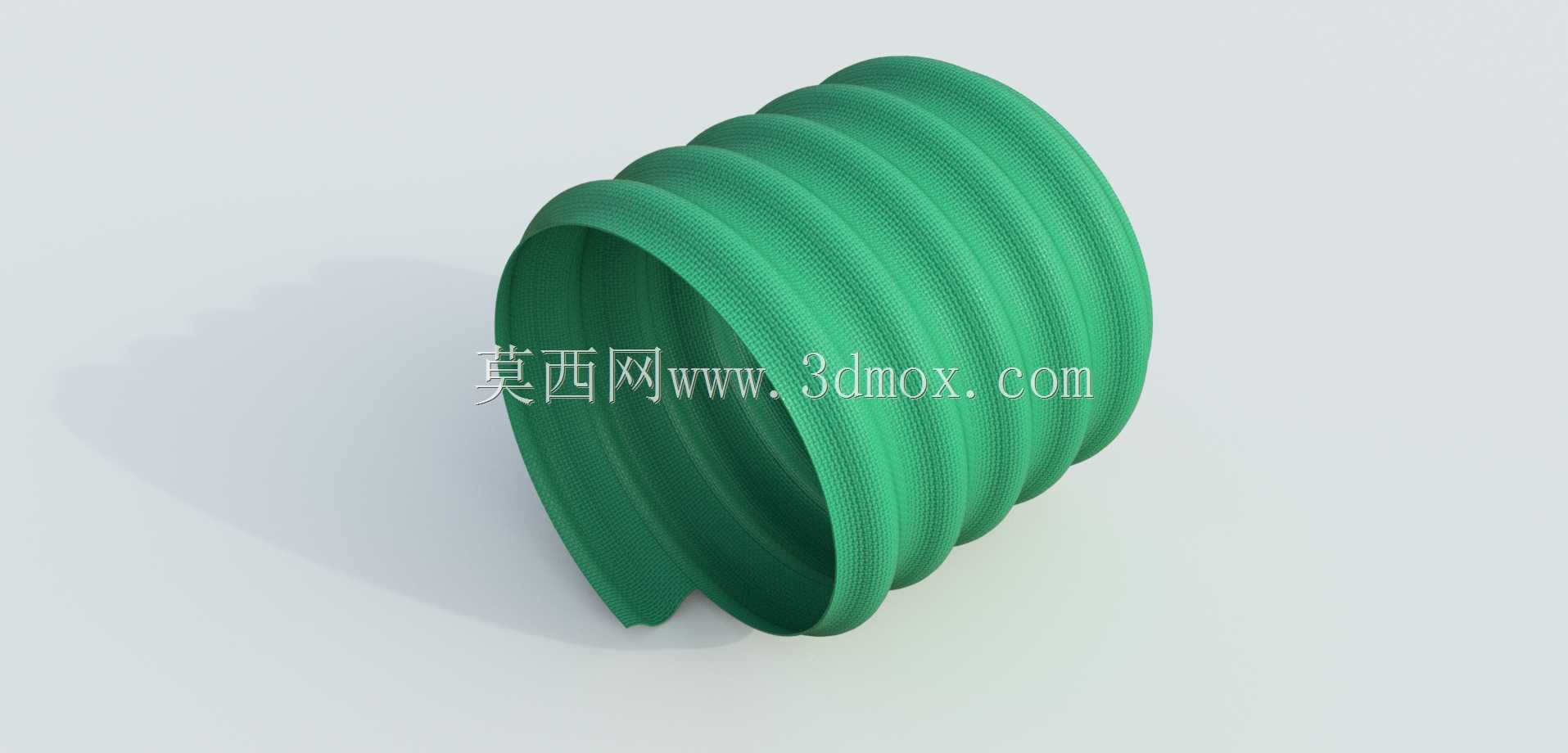

波纹螺旋软管三维结构设计

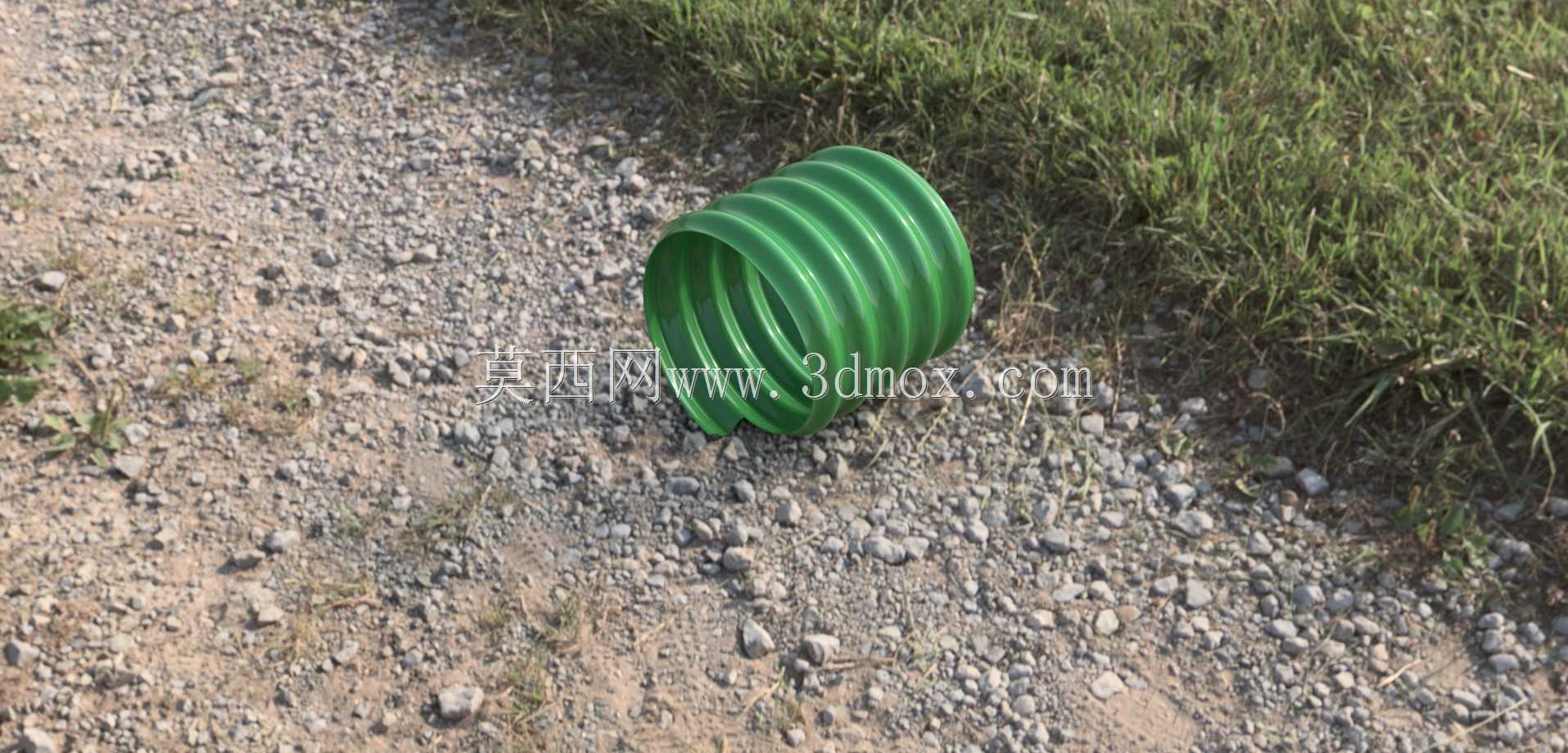

这类波纹螺旋软管在工程现场的应用场景覆盖极广，从户外临时给排水管线布设、农用灌溉支路转接，到工业设备的通风除尘管路柔性连接、小型机具的线缆防护套都能见到它的身影。不同于光滑壁面的硬管，它的核心功能特性集中在柔性适配能力上，螺旋凸起的筋条沿着管身周向连续分布，既可以让管身在径向承受一定的外压载荷不出现瘪管变形，也能支持管身在轴向做小幅度的伸缩、在任意方向做一定角度的弯曲调整，不需要额外加装弯头就能适配存在安装偏差的管路对接位，现场布设时能大幅减少接头配件的使用量，降低管路漏液漏风的概率。

做这个结构的三维设计时，首先要明确安装边界的约束：常规同规格软管的接口端要匹配标准通径的硬管外径，所以建模时先确定管身的公称通径参数，螺旋筋的凸起高度不能过大，否则会导致接口端无法顺利套入对接硬管，也会额外增加管身的弯曲阻力；筋条的螺距参数需要反复调整，螺距过密会让管身整体刚性过强，弯曲时需要的外力更大，小半径转弯位置容易出现折痕阻断通流截面，螺距过疏则会降低管身的径向承压能力，外压作用下容易出现变形塌陷。建模时优先用螺旋线作为扫描路径，筋条的截面采用圆弧过渡的梯形结构，避免直角位置出现应力集中，尤其是反复弯折的工况下，直角棱边位置很容易最先出现疲劳开裂。

实际选型使用时，这类软管的弯曲半径不能小于设计阈值，过小的转弯角度会让螺旋筋相互挤压，长期使用会加速磨损；管身的壁厚设计要兼顾柔性和耐磨性，户外使用的场景下，壁厚太薄容易被地面碎石硌破，太厚则会失去柔性优势。设计过程中还要考虑管端的连接结构，通常两端会做一段不带螺旋筋的平直段，方便用卡箍锁紧在对接接头上，平直段的长度要满足卡箍的安装宽度要求，太短会导致锁紧后密封不足，太长则会浪费管材、增加不必要的成本。不同工况下的软管材质差异也会影响结构参数，比如输送有一定腐蚀性的介质时，筋条的厚度要适当增加，耐磨工况下则要在螺旋筋的外凸位置做加厚处理，避免拖拽时快速磨损。
