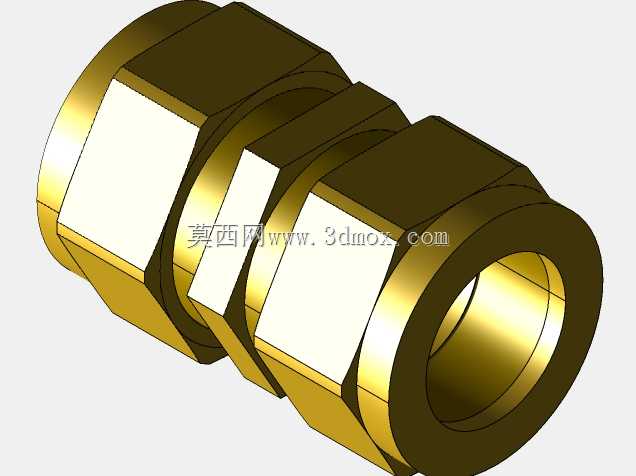

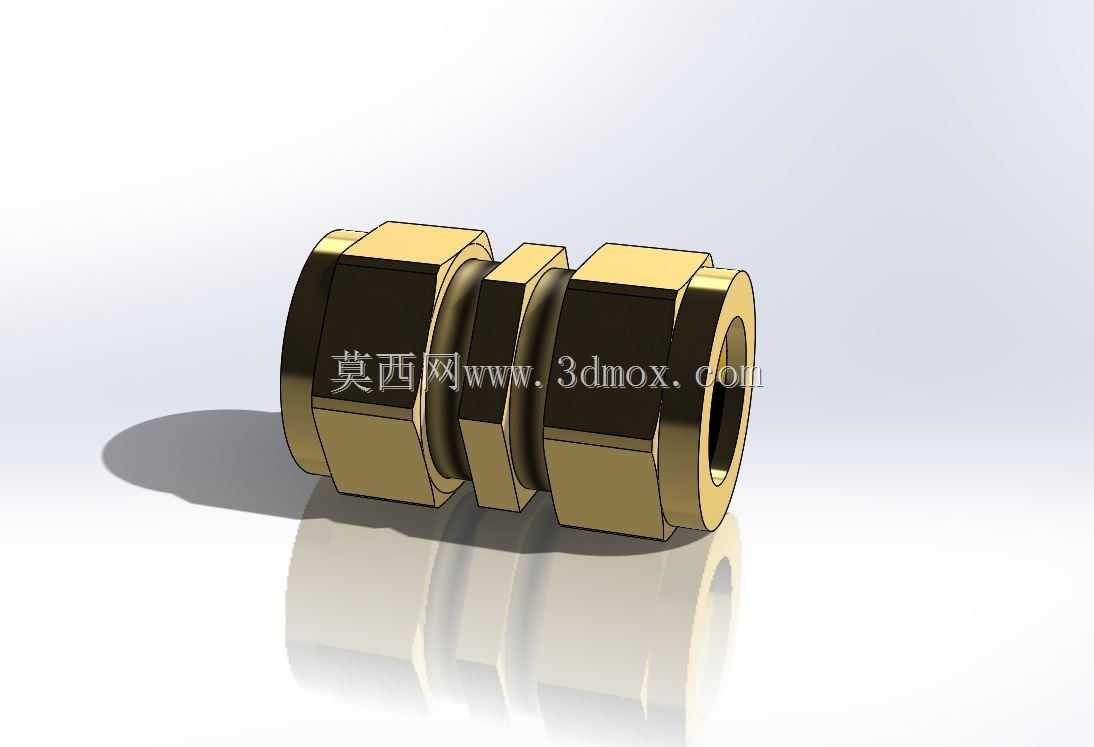

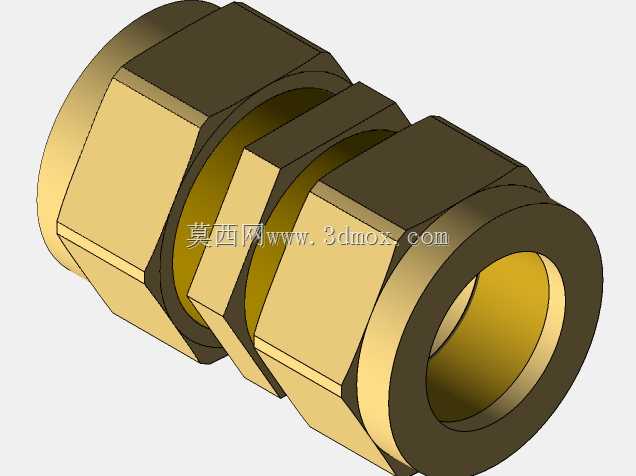

黄铜材质压缩式直螺纹管路连接接头

这类压缩式直螺纹接头在气动控制回路、低压液压输送、小型流体管路系统中应用十分广泛，常见于自动化生产线气路排布、小型设备冷却水路连接、实验室气路终端接驳等场景，核心作用是实现硬管或半硬管的可靠密封连接，无需额外焊接或粘接工序，现场装配效率远高于传统焊接式接头。从结构设计来看，接头采用对称式双端压缩锁紧结构，两端均设置外六角拧动段，方便使用标准开口扳手或活动扳手施加拧紧力矩，中间的限位凸台可以在管路排布时起到轴向定位作用，避免接头过度旋入安装基座造成螺纹损伤。接头内部的压缩密封结构依靠拧紧过程中卡圈对管材外壁的均匀挤压变形实现密封，不需要在管材上额外加工密封螺纹，适配紫铜管、尼龙管、硬质PU管等多种常见管路材质，只要管材外径公差在合理范围内即可实现稳定密封，耐受常规工况下的振动与压力波动，不会出现普通插接式接头容易松脱漏液漏气的问题。外形尺寸方面，接头整体为回转体结构，两端外六角的对边尺寸符合通用五金配件的标准规格，不需要定制专用扳手即可完成拆装，中间段的外径略小于两端六角对边尺寸，在密集排布的管路板上安装时不会和相邻接头产生空间干涉，轴向总长度控制在紧凑范围内，适合安装空间局促的设备内部气路、水路布局。设计过程中需要重点考量压缩卡圈的变形量控制，拧紧力矩过大容易造成管材被压裂变形，力矩过小则密封不足容易出现泄漏，因此六角段的长度设计需要预留足够的扳手咬合长度，避免拧紧时出现打滑磨损边角的问题，同时两端的螺纹精度需要符合通用管螺纹标准，能够和市面上常规的内螺纹安装基座、阀件端口直接适配，不需要额外加工转换接头。接头表面采用黄铜本色钝化处理，具备基础的防锈耐腐蚀能力，在常规无强腐蚀的工况下可以长期使用，不需要额外做表面涂装，金属质感的外观也方便日常巡检时快速识别接头位置，排查管路漏点。实际选型使用时，需要注意匹配对应管材的外径规格，两端螺纹的公称直径需要和对接端口保持一致，安装时需要将管材切口处理平整，插入接头底部后再逐步拧紧锁紧螺母，确保卡圈均匀咬合管材外壁，避免偏载造成密封失效。
