U型重载吊装导轨支架结构设计

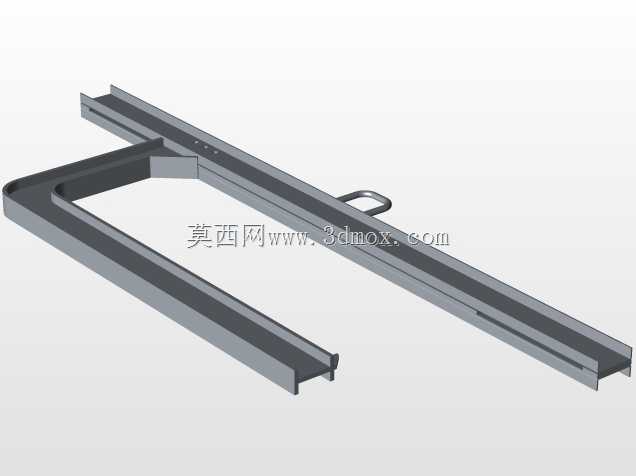

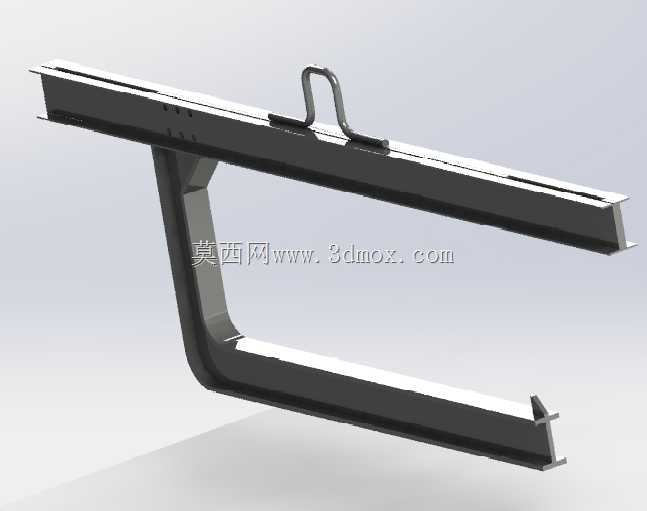

　　该U型吊装导轨支架主要应用于工业生产车间的物料输送线、自动化装配线的导轨吊装固定场景，也可适配仓储物流分拣系统中悬挂输送轨道的支撑安装，在需要架空布设线性导向构件的工况下，能够为导轨提供稳定的刚性支撑，避免导轨长跨度布设时出现下挠变形，保障滑动或滚动导向部件在导轨上运行的平顺性。从结构功能来看，该构件采用一体化弯折成型的U型主体框架，上下两段平行的支撑臂分别对应导轨的安装面与顶部吊装衔接面，上部支撑臂上预设的吊耳结构可直接与车间顶部的吊杆、钢梁挂件完成连接，无需额外焊接转接吊件，减少现场安装的焊接工作量，同时吊耳的弯折弧度经过受力优化，能够均匀分散吊装时的垂直载荷，避免应力集中导致的吊耳根部开裂。

　　下部支撑臂的端面预留了导轨安装的定位卡槽，可直接卡入标准规格的工业导轨侧边，配合紧固件完成锁紧，安装时无需额外做导轨的对位调校，卡槽的形位公差控制在0.2mm以内，能够保证导轨安装后的直线度偏差符合输送设备的运行要求。设计过程中优先考虑了构件的受力合理性，U型的弯折转角处采用大圆弧过渡处理，避免直角弯折带来的应力集中问题，主体板材的厚度选型匹配常规1.5米吊装跨距下的载荷要求，在承受单段导轨及配套滑动组件、输送物料的总重量时，支架的垂直变形量控制在0.1mm以内，不会对导轨的导向精度造成影响。上部支撑臂的长度与下部支撑臂的长度保持一致，保证吊装受力点与导轨支撑点处于同一垂直轴线上，避免支架承受额外的偏转载荷，

　　长期使用下不会出现支架扭曲变形的问题。从安装边界来看，该支架的上部吊耳的开孔尺寸适配常规M12-M16的吊装吊杆，可根据现场的吊装高度调整吊杆的伸出长度，支架整体的横向宽度适配市面上主流的200mm宽度以内的工业导轨，安装时相邻两个支架的布设间距建议控制在1.2-1.8米区间，根据实际输送的物料重量做对应调整，当输送物料单重超过50kg时可适当缩小支架间距，保障整体支撑结构的稳定性。构件的表面做了发黑防锈处理，能够适应车间内多粉尘、少量油污的工作环境，长期使用不会出现锈蚀剥落的问题，维护时仅需定期检查紧固件的锁紧状态即可，无需做额外的防腐养护。在实际选型应用中，该支架可直接替换同类型的焊接式吊装支架，

　　一体化成型的结构相比焊接件具备更好的尺寸一致性，批量安装时无需逐个调校安装位置，能够大幅缩短现场施工的周期，同时避免焊接件存在的焊接缺陷导致的结构失效风险。针对不同的导轨安装高度需求，该支架的U型竖向臂长度可根据实际工况做对应调整，在保证整体结构刚性的前提下适配不同的管线避让需求，当现场需要在支架的U型空腔内布设气管、电缆等管线时，可直接利用空腔空间完成走线，无需额外安装走线槽，优化现场的管线布局。
