大跨度桁架式钢结构篷房支撑框架

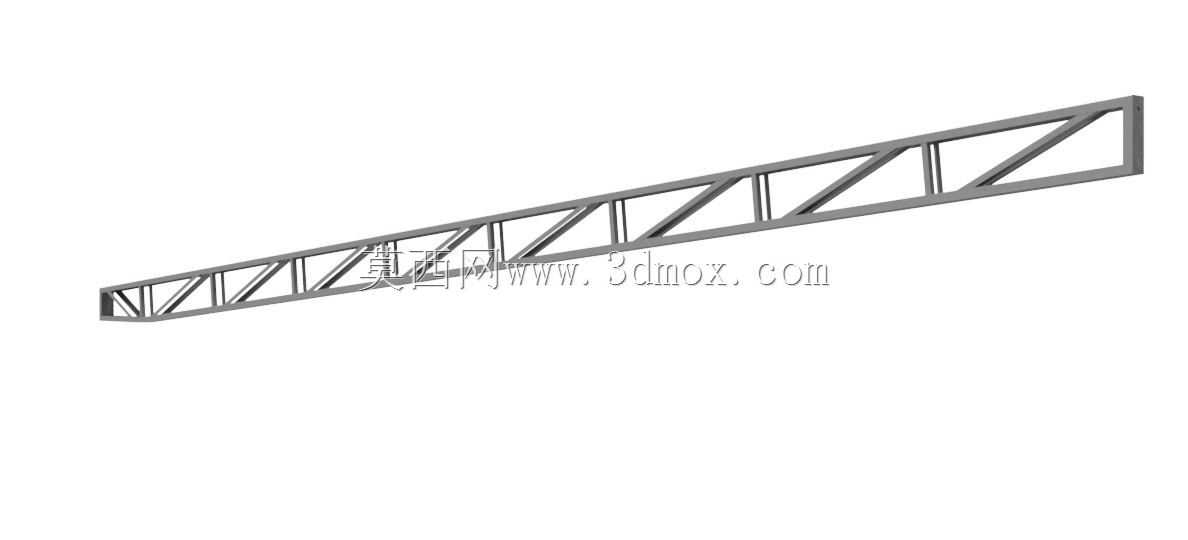

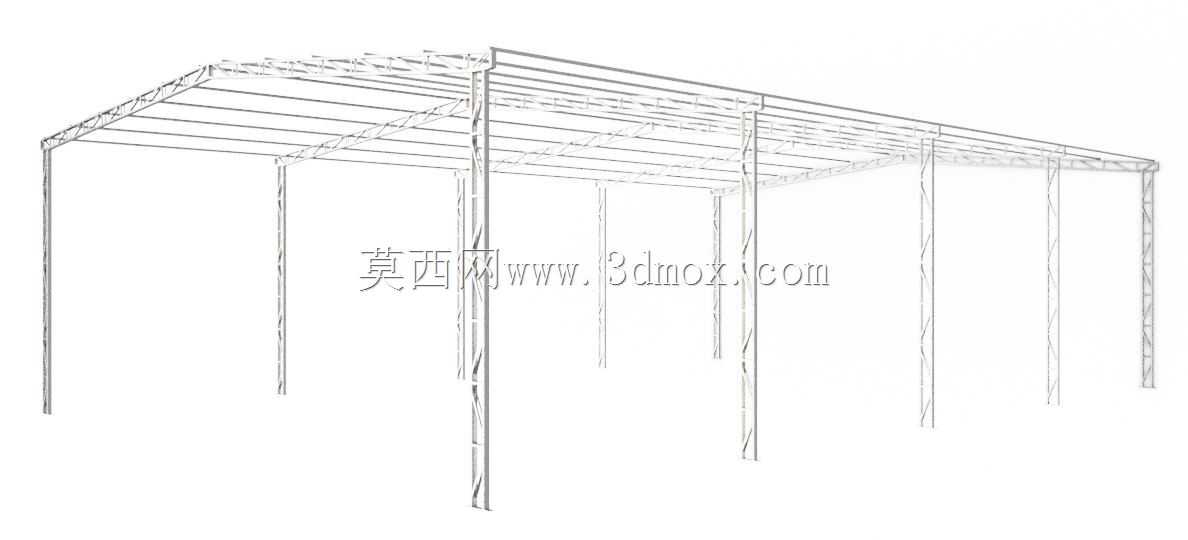

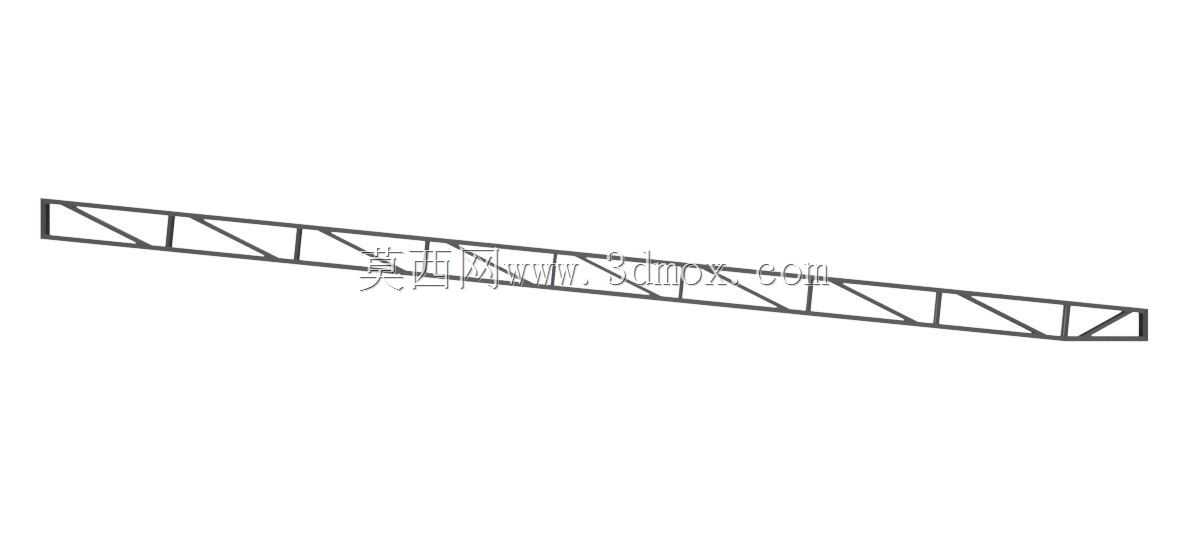

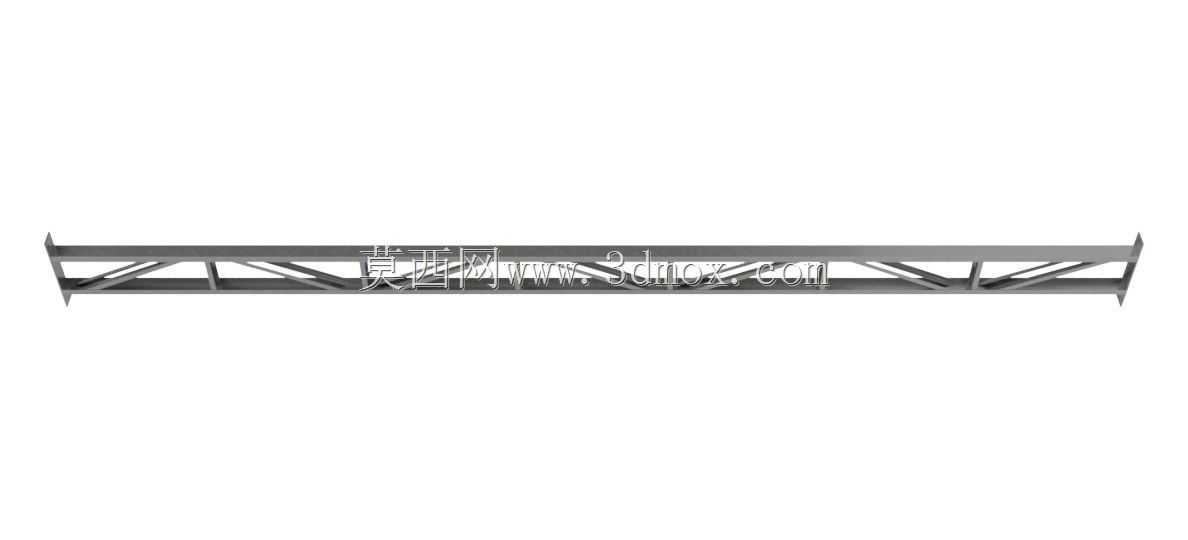

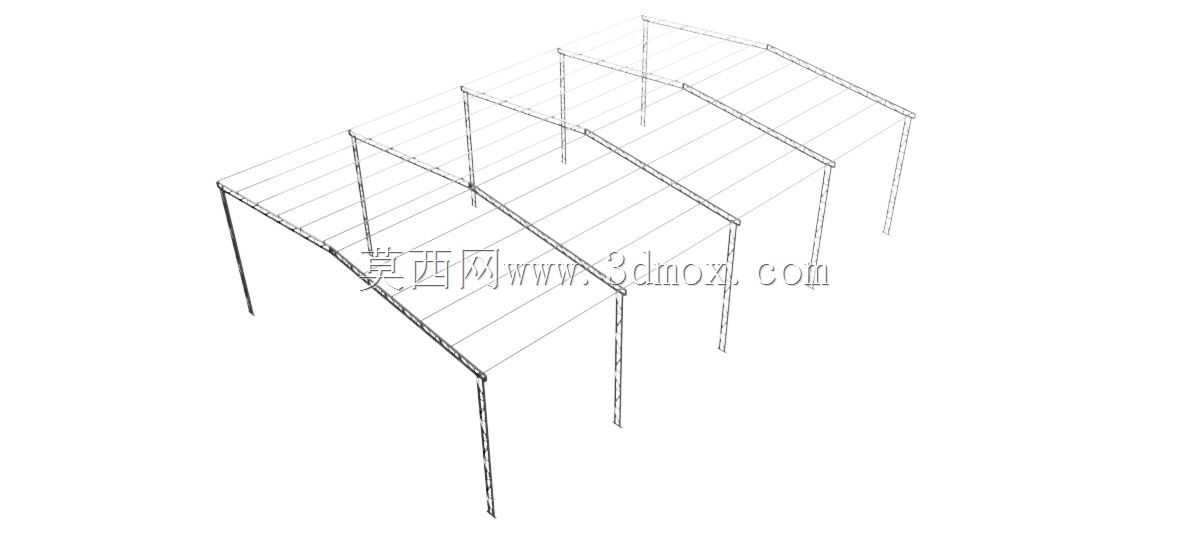

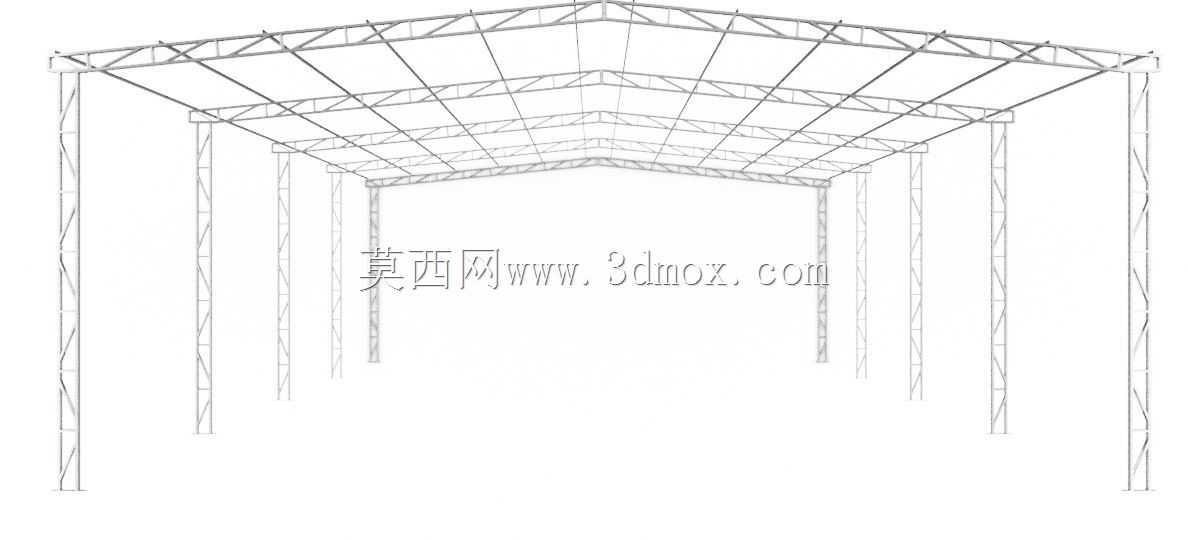

这套桁架式钢结构支撑框架，主要面向临时会展、户外仓储、赛事活动临时场馆这类需要快速搭建大跨度无柱空间的场景设计，整体采用空间桁架受力体系，能在减少钢材用量的前提下实现较大的覆盖跨度，避免内部立柱对空间使用的干扰。从设计逻辑上看，顶部采用人字形双坡桁架排布，既可以快速排出顶部积水、积雪荷载，也能通过桁架上下弦的轴力传递，将屋面荷载均匀分散到两侧的竖向支撑柱上，竖向立柱同样采用格构式桁架结构，相比实腹柱抗侧移能力更强，自重更轻，方便运输与现场拼装。

在安装边界上，这套框架所有杆件均采用标准化节点设计，现场无需焊接作业，仅通过配套的螺栓连接件即可完成整架拼装，单根杆件长度控制在常规货运车辆的装载尺寸范围内，不需要特殊超限运输资质，适配不同场地的快速进场需求。框架的柱脚采用可调节式连接底板，既可以通过膨胀螺栓固定在硬化混凝土地面，也可以搭配配重块实现非硬化场地的无锚固安装，适配户外临时场地的复杂地面条件。

从功能特性来看，整体结构的杆件截面经过受力验算，常规配置下可抵御六级大风与十厘米厚积雪荷载，若应用于沿海高风压或北方重雪载区域，可通过加密腹杆、增大弦杆截面的方式调整参数，不需要改动整体的节点连接逻辑。顶部桁架预留了标准化的附属构件安装位，可直接固定篷布压条、照明线槽、喷淋管线等配套设施，不需要在现场额外钻孔焊接，减少现场安装的工作量。竖向支撑柱之间预留了足够的净空尺寸，既可以满足人员、小型作业车辆的通行需求，也可以在侧面加装围挡、门窗等附属结构，实现封闭空间的使用需求。

建模过程中严格遵循钢结构桁架的受力逻辑，所有杆件的交汇点均设置在节点中心位置，避免出现偏心受力的情况，腹杆与弦杆的连接节点预留了标准连接板的安装间隙，可直接导出构件加工图用于下料生产，模型中所有杆件的规格、长度均按实际工程常用参数设置，不存在理想化的无厚度构件，可直接用于施工模拟、拼装工序演示，也可作为同类篷房结构设计的参考模板，调整跨度、柱距参数即可快速衍生出不同规格的框架方案。
