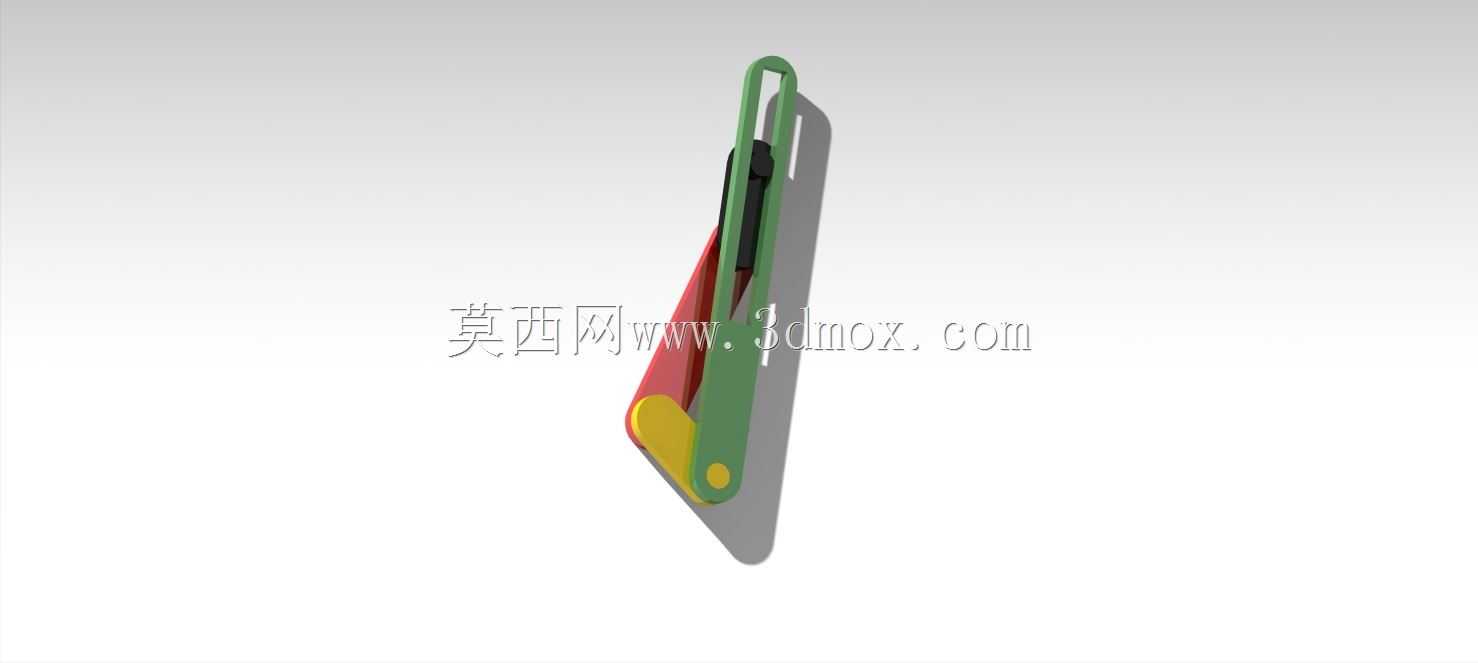

教学演示用曲柄滑块传动机构

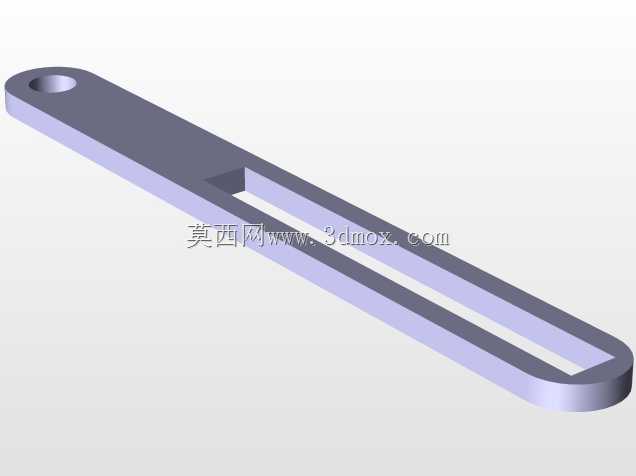

这套曲柄滑块结构是机械原理教学、小型自动化设备往复驱动单元常用的基础传动构型，日常在小型冲压工位、送料机构、教学实验台架上都能见到同原理的应用，核心作用是把曲柄的整周回转运动平稳转换为滑块的直线往复运动，也可反向将直线往复输入转化为回转输出，适配多种动力输入场景。设计时首先要确认曲柄的回转半径，这个参数直接决定滑块的行程范围，建模过程中需要严格控制曲柄与连杆铰接点的回转轨迹，避免出现运动死点，尤其是当机构作为从动件使用时，要通过合理的杆长配比，让机构在极限位置的传动角满足力学要求，减少运转过程中的卡顿与额外磨损。连杆部分的长度需要结合曲柄半径、滑块安装导轨的位置做匹配计算，杆长过短会导致传动角过小，动力传递效率大幅下降，还会让铰接处承受过大的径向载荷，缩短销轴的使用寿命；杆长过长则会让整体结构冗余，占用过多安装空间，无法适配紧凑的设备内部布局。滑块部分的导向结构需要和运动方向保持严格平行，建模时要预留出滑块与导轨的配合间隙，既要保证滑动过程顺畅无卡滞，也要避免间隙过大导致运动过程中出现横向窜动，影响末端执行件的定位精度。铰接位置的销轴安装孔需要做同轴度约束，三个铰接点的轴线要保持平行，否则机构运转时会出现别劲现象，长期运行还会导致连杆、曲柄出现弯曲变形。从安装边界来看，这套结构的动力输入端需要和驱动源的输出轴保持同轴，固定机架的安装孔位要匹配设备台架的安装基准，滑块的输出端可以根据实际需求连接冲压头、送料推板等不同执行部件，适配不同的工位功能需求。实际应用中，这类结构常被用在低速轻载的往复运动场景，比如小型物料推送装置、简易压力加工工位、教学演示实验台，通过调整曲柄的回转半径，就能快速调整滑块的行程距离，不需要对整体结构做大规模改动，适配性较强。建模过程中所有运动副都做了合理的约束设置，能够完整模拟整个运动周期的动作过程，清晰展示回转运动到直线运动的转换逻辑，也可以在此基础上拓展添加平衡块，降低高速运转时的振动问题，适配更高转速的使用场景。
