黄铜直型内螺纹压缩式管路连接管件

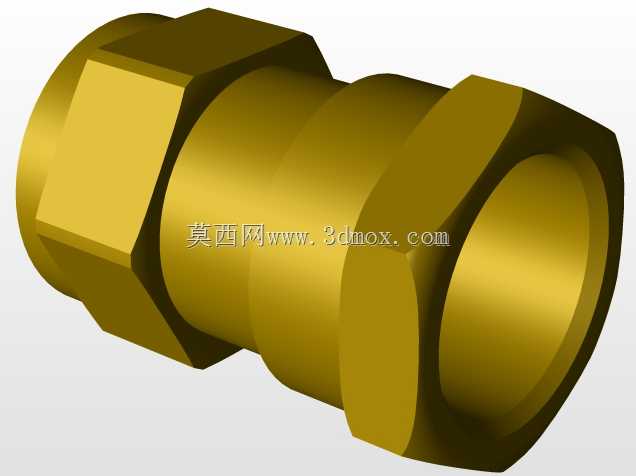

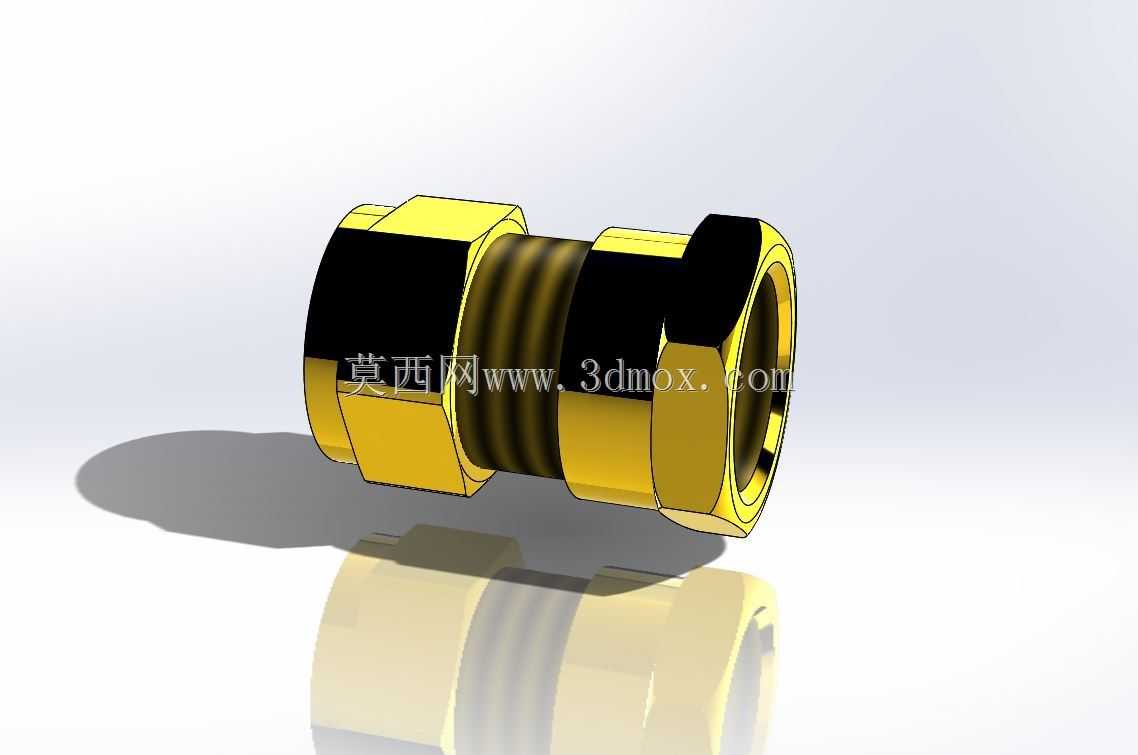

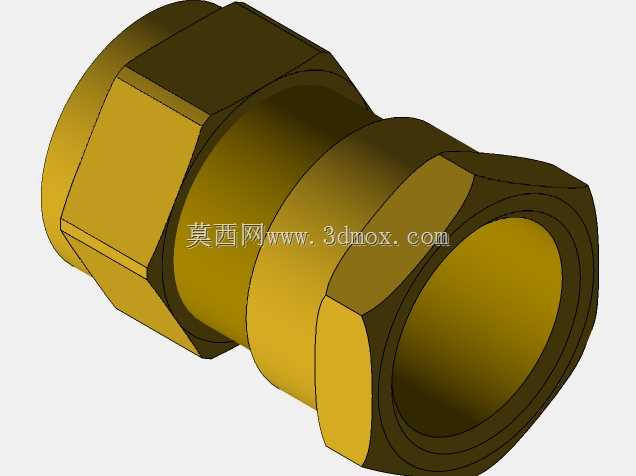

这类压缩式直型内螺纹管件，常应用在气动控制回路、低压流体输送管路、小型液压辅助回路、制冷设备冷媒管路等场景中，作为不同规格管路之间的转接连接件使用，承担管路对接、介质密封、应力缓冲的作用，在小型自动化设备气路搭建、实验室流体管路装配、家用净水系统管路连接、小型制冷机组冷媒管路布设中都有极高的使用频次。从结构设计来看，该管件采用两端对称的六角拧动结构，中间段为外凸的密封配合环带，一端为G1/2规格内螺纹接口，另一端适配Φ15外径的硬质管路，通过压缩式锁紧结构实现无额外密封填料的可靠连接。设计阶段首先考虑的是现场装配的便捷性，两端六角结构的对边尺寸符合常规手动扳手的操作空间要求，安装时不需要额外定制工装，使用普通活动扳手或者对应规格的开口扳手即可完成拧紧操作，不会因为操作空间狭窄导致装配困难。压缩端的内部结构设计有锥形密封面与锁紧卡环配合段，当拧紧锁紧螺母时，卡环会均匀挤压在插入的管路外壁，同时锥形密封面受压产生微量形变填充管路与接头本体之间的间隙，不需要额外缠绕生料带或者添加密封胶即可实现1.6MPa工作压力下的无泄漏连接，这种设计也方便后期管路维护拆卸，重复拆装3-5次依然可以保持可靠的密封性能。内螺纹端的螺纹精度符合55度非密封管螺纹的公差要求，和同规格外螺纹管件配合时，只需要在螺纹段添加少量密封填料即可实现稳定密封，螺纹入口处设计有120度导向倒角，对接时可以快速找准中心，避免螺纹错牙导致的连接失效。外形尺寸方面，管件整体轴向长度控制在常规管路布局的最小安装边界内，两端六角的最大外径不会超出相邻管路的安装避让空间，在密集排布的管路组中使用时，不会和相邻接头产生干涉，中间的密封环带外径略大于六角对边尺寸，既可以作为装配时的定位基准，也能增强接头本体的结构强度，在管路受到轻微径向拉扯时，不会出现本体断裂的情况。从实际使用的角度出发，这类铜质压缩管件的抗腐蚀性能优于普通镀锌铁接头，在潮湿工况或者输送弱腐蚀性流体时，使用寿命可以达到普通铁制接头的3倍以上，同时黄铜材质的塑性较好，在低温工况下不会出现脆裂问题，适配-20℃到120℃的工作温度范围，覆盖了绝大多数工业低压流体管路的工况需求。建模过程中需要重点关注压缩端内部卡环槽的尺寸公差、锥形密封面的角度精度、内螺纹的起止位置以及六角结构的倒角处理，这些细节直接决定了后期生产出的实物是否能满足装配密封要求，任何一个尺寸的偏差都可能导致安装后出现泄漏、锁不紧或者螺纹配合过松的问题。
