车载便携1kg灭火器塑料固定支架结构

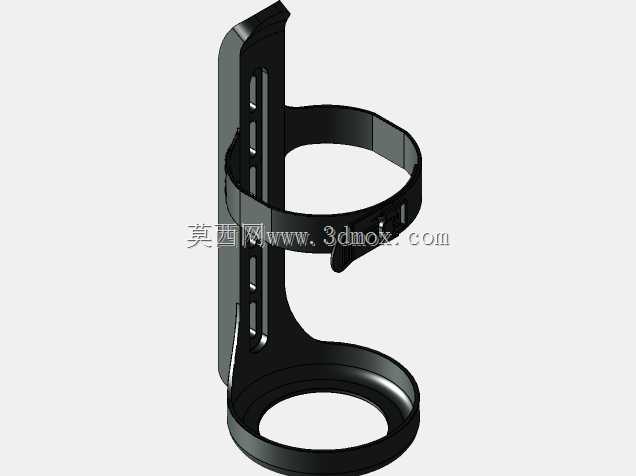

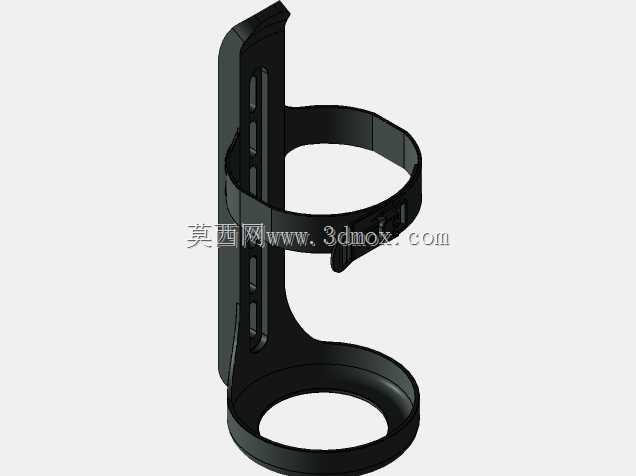

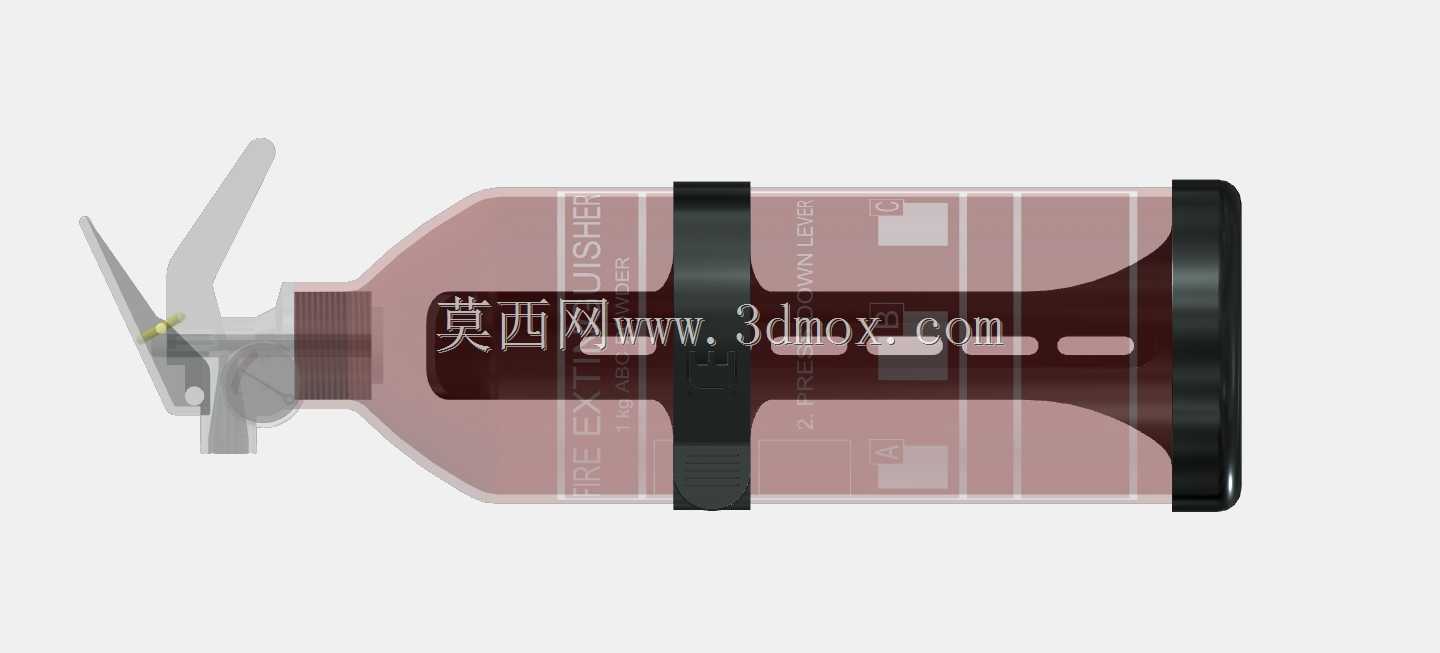

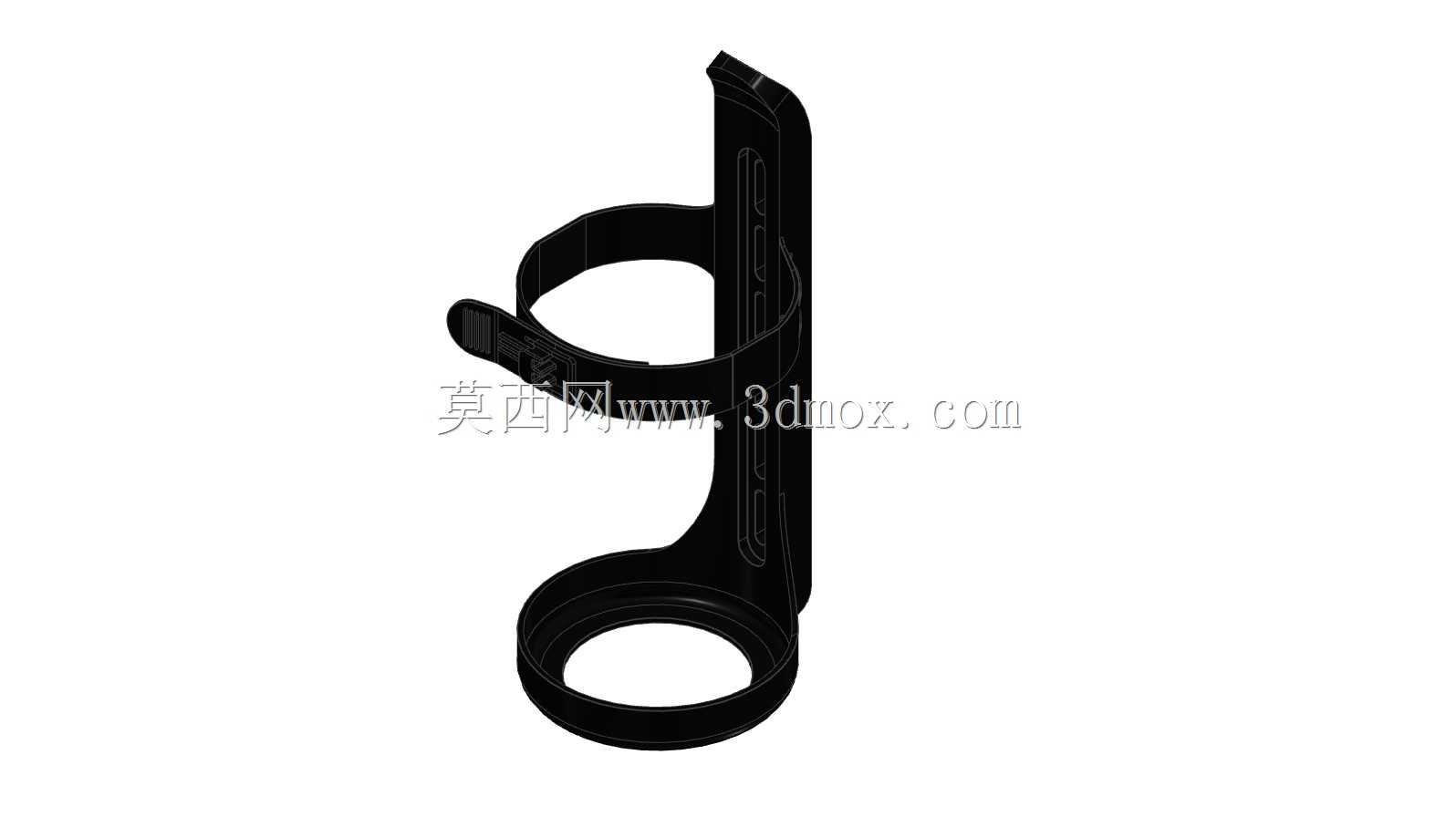

这款塑料支架主要适配1kg规格的手提式干粉灭火器，日常应用场景覆盖小型乘用车座舱、工程车辆驾驶室、小型设备机房、商用楼宇狭窄消防点位等空间有限的区域，解决小规格灭火器无固定放置位、行驶或作业过程中易滑动倾倒、取用不便的实际问题。从功能设计来看，支架采用上下双环箍的承托结构，下部环箍直径匹配灭火器瓶身底部外径，主要承担竖向承重，限制瓶体向下滑脱；上部环箍对应灭火器瓶身中上部位置，搭配侧边弹性卡扣结构，可在灭火器放入后自动卡合瓶身凸起的防滑圈位置，限制瓶体径向晃动与向上窜动，同时卡扣预留了手动扳动的操作空间，紧急取用的时候单手即可扳开卡扣取出灭火器，操作行程符合普通人手部施力角度，无需额外解锁步骤。设计阶段优先考虑了塑料件的成型工艺与安装边界，整体采用一体式注塑成型思路，仅在背部预留了两个沉头安装孔位，孔位间距匹配常规车载内饰板、机房墙面挂点的通用安装尺寸，安装时无需额外定制转接件，直接用自攻螺丝或膨胀螺栓即可固定，安装后支架背部与安装面完全贴合，不会出现悬空翘边的情况。支架主体的竖向连接筋做了等距的减重槽设计，在不降低整体结构强度的前提下减少塑料用料，同时筋条厚度均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，上下环箍的内侧做了0.5mm的内凹让位，适配不同厂商生产的1kg灭火器瓶身的微小尺寸公差，避免出现过紧卡滞或者过松晃动的问题。侧边的卡扣部位做了局部加厚处理，同时设计了圆弧过渡的形变区，反复扳动卡扣时不会出现应力集中断裂的情况，正常使用状态下可承受车辆行驶过程中的持续振动，不会出现松脱掉落的问题。整体外形没有尖锐外凸的棱角，所有边缘都做了R2以上的圆角处理，安装在人员经常活动的区域也不会出现磕碰划伤的情况，支架整体突出安装面的厚度控制在合理范围，不会过多占用通行或操作空间，适配狭窄点位的安装需求。
