PTO驱动拖拉机用多轴旋耙作业装置

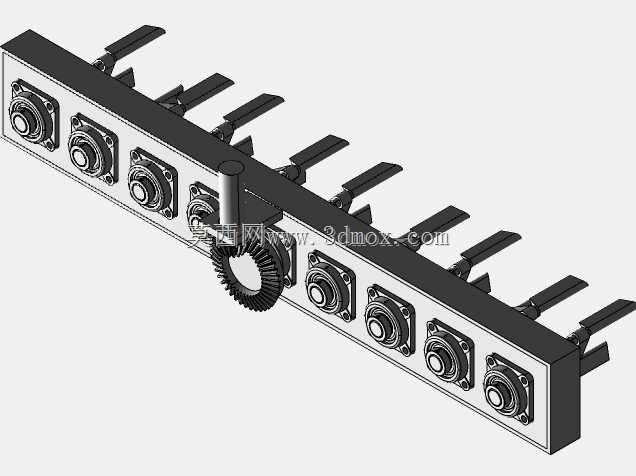

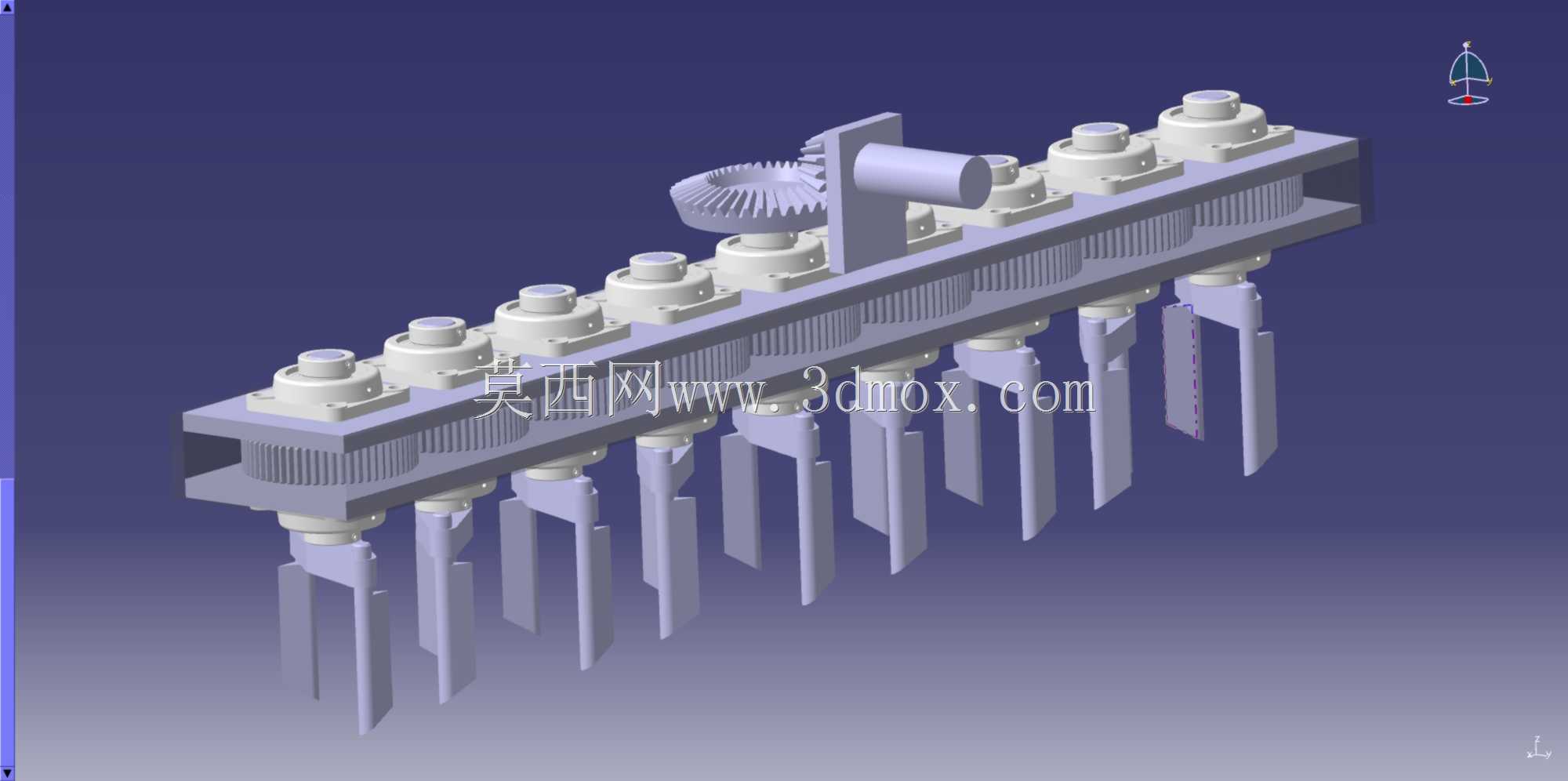

该作业装置为拖拉机配套的田间耕整核心部件，适配主流带动力输出接口的农用拖拉机，主要用于旱地播前碎土、表层秸秆混埋、地块整平作业，相比传统单轴旋耕部件，多组耙轴并行排布的结构可一次性完成更大幅宽的表层土壤处理，减少机组进地次数，降低作业过程中的土壤压实风险。整套装置的动力输入直接对接拖拉机后置PTO接口，输入端采用锥齿轮组完成动力转向，将拖拉机输出的水平轴向动力转换为适配耙轴转动的纵向传递路径，每根耙轴上端设置独立的轴承安装座，内置轴承可承受作业过程中径向与轴向的复合载荷，避免硬质土块、石块冲击造成的轴系偏磨。耙轴下端的耙齿采用交错排布设计，相邻耙轴的耙齿作业轨迹存在部分重叠，消除作业幅宽内的漏耕盲区，耙齿安装座预留了螺栓固定位，可根据不同土壤质地更换不同刃口形状的耙齿，黏重土壤适配窄刃破土耙齿，沙壤土可更换宽面整平耙齿。设计阶段首先根据拖拉机额定PTO输出转速、作业行进速度确定总传动比，锥齿轮参数匹配过程中优先保证传动平稳性，避免作业负载波动造成的齿轮打齿问题，横梁作为整套装置的承载基体，采用箱型截面结构，在控制整体重量的前提下保证足够的抗弯刚度，避免多轴同时作业受载出现横梁下挠变形。安装边界方面，装置上部设置标准三点悬挂连接位，可直接匹配拖拉机后置三点悬挂系统，悬挂点的孔位尺寸、上下悬挂点间距符合农用拖拉机配套机具的通用安装规范，无需额外改装连接支架即可完成挂接；横向幅宽根据配套拖拉机马力段设置合理范围，避免小马力拖拉机带载过大出现动力不足问题，整机下部耙齿的回转半径经过核算，保证常规作业深度下耙齿不会触碰上部横梁结构，同时预留足够的间隙防止黏土缠绕轴系。传动腔内部预留润滑脂存储腔，可保证长时间田间作业无需频繁加注润滑介质，各轴承座外侧设置防尘密封结构，阻挡田间尘土、秸秆碎屑进入轴承配合面，延长部件维护周期。
