车用蓄电池接线端子紧固夹结构设计

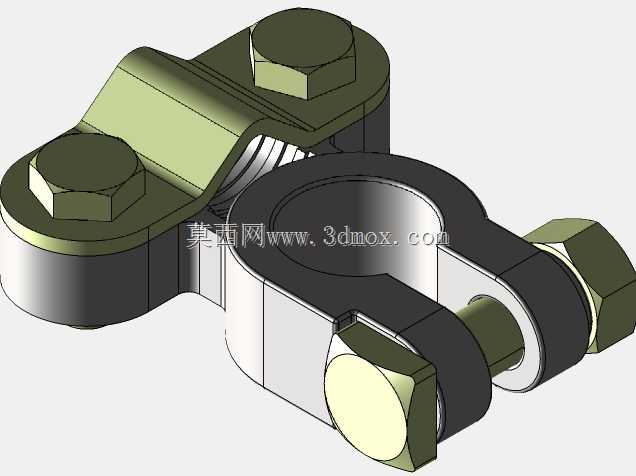

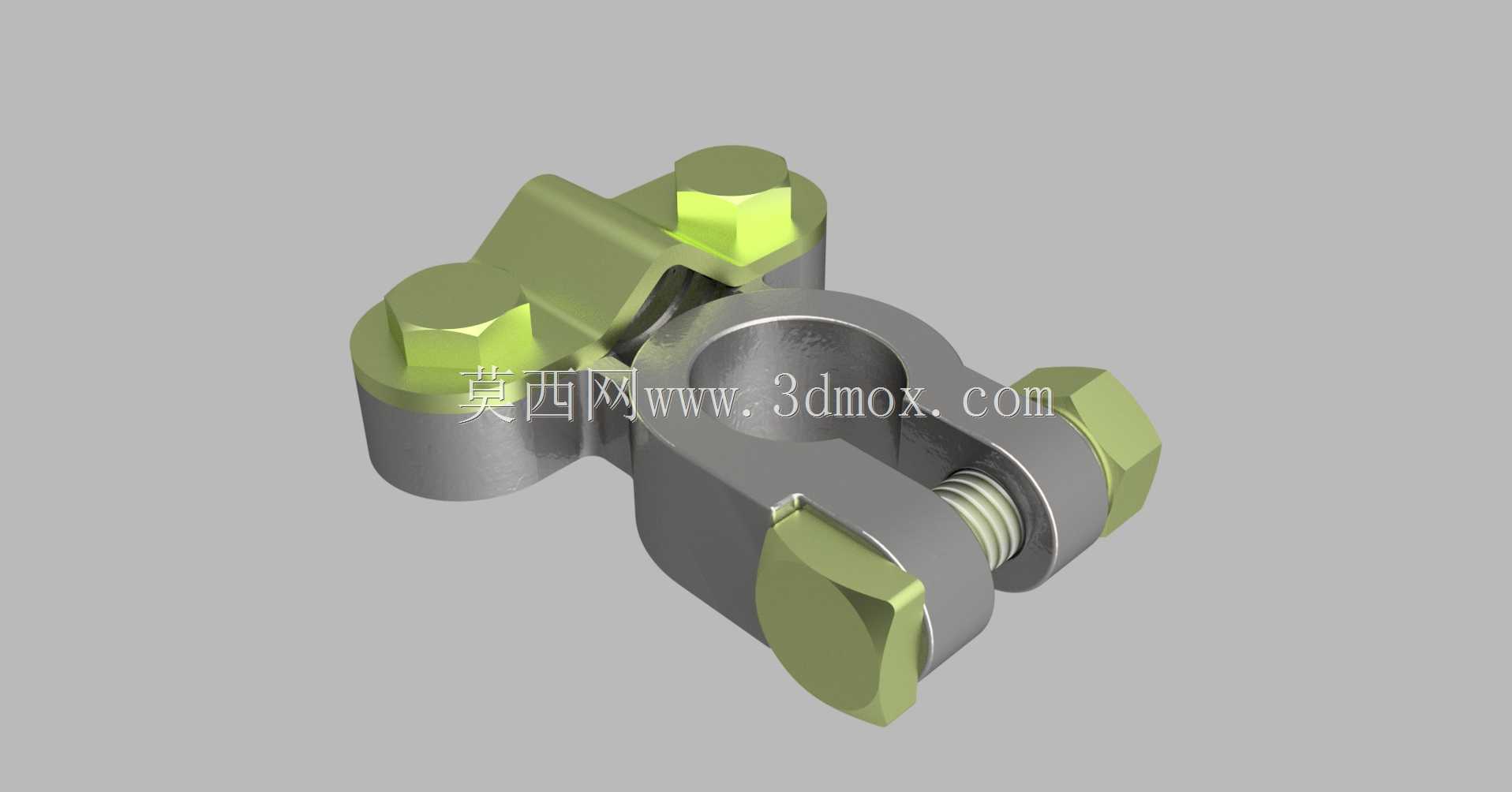

这类电池夹主要应用在燃油车、储能蓄电池组、工程车辆供电回路的接线节点位置，核心作用是实现蓄电池极柱与外接供电线缆的可靠导通连接，同时承担固定线缆端头、避免车辆运行振动导致接线松脱的功能。实际装车场景中，蓄电池极柱多为标准锥度圆柱结构，不同容量的蓄电池极柱直径存在细微差异，该夹体采用开口抱箍式的主体结构，抱箍内孔匹配常规铅酸蓄电池的锥度极柱外形，开口侧设置横向压紧螺栓，拧紧螺栓时可带动抱箍两侧收窄，抱紧极柱外圆面，适配一定范围内的极柱尺寸公差，避免因极柱铸造尺寸偏差导致的装配间隙过大、接触电阻升高问题。夹体主体采用导电性能优异的金属材质加工，接触面做平整处理，降低与极柱接触的界面电阻，减少大电流放电时的接头发热问题；外露的螺栓、螺母部位做防腐镀层处理，应对发动机舱内的潮湿、电解液挥发腐蚀环境，延长接头的使用寿命。设计过程中优先考虑装配便利性，夹体上预留的线缆安装位采用平面压接结构，可适配不同线径的铜质线缆端头，拧紧对应的压紧螺母即可将线缆端头与夹体牢牢固定，无需额外焊接工序，售后维修更换时仅需松开两处螺栓即可完成拆装，无需复杂工具。安装边界方面，抱箍内孔的最小抱紧尺寸适配常规小容量乘用车蓄电池极柱，最大张开量可覆盖商用车大容量蓄电池的极柱直径，整体外形紧凑，安装后不会与蓄电池周边的盖板、线束支架产生干涉，夹体上的螺栓头部采用标准外六角结构，适配常规维修扳手的操作空间，即使在狭小的发动机舱接线区域也能完成拧紧操作。结构上特意将压紧螺栓的轴线与抱箍中心保持垂直，拧紧过程中抱箍受力均匀，不会出现单侧偏压导致的极柱损伤，同时夹体边缘做圆角过渡处理，避免装配时割伤线缆绝缘层或操作人员手部。在大电流启动工况下，夹体与极柱的接触面积足够承载启动电机的瞬时大电流，不会因接触面积不足出现局部烧蚀的问题，长期使用后即使接触面出现轻微氧化，只需重新松开螺栓擦拭接触面再拧紧即可恢复导通性能，维护成本极低。
