废塑料瓶改造多层藻类光反应装置

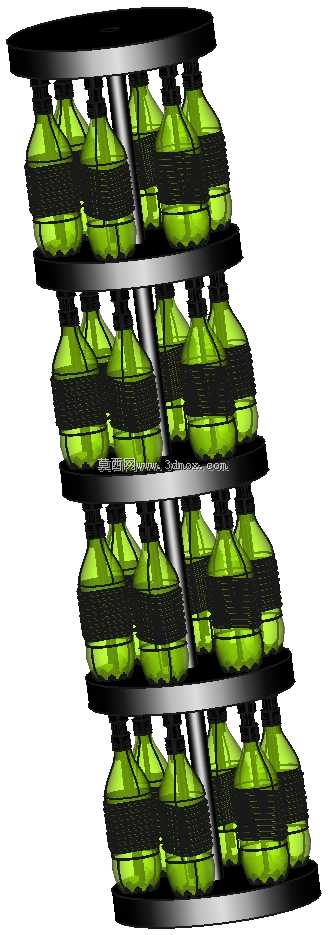

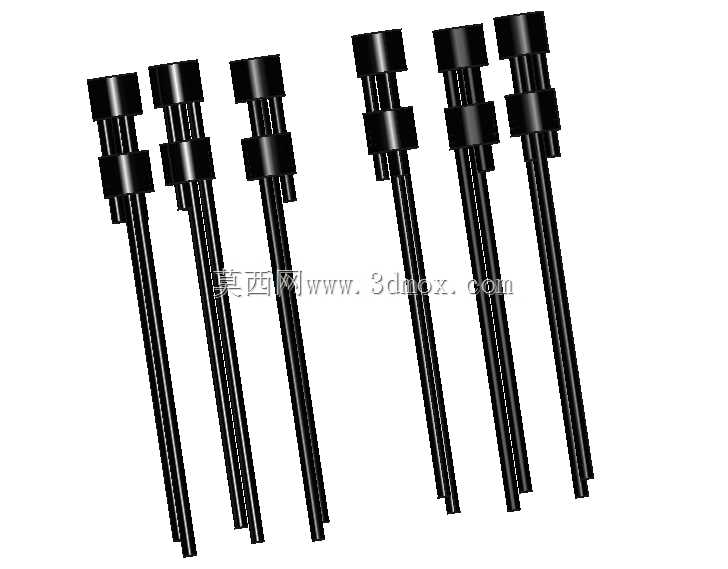

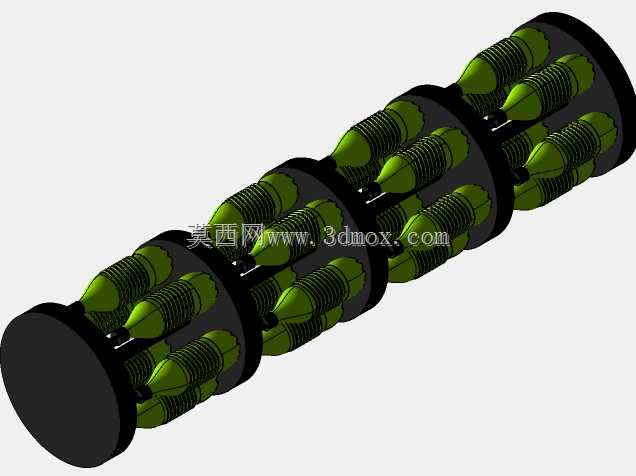

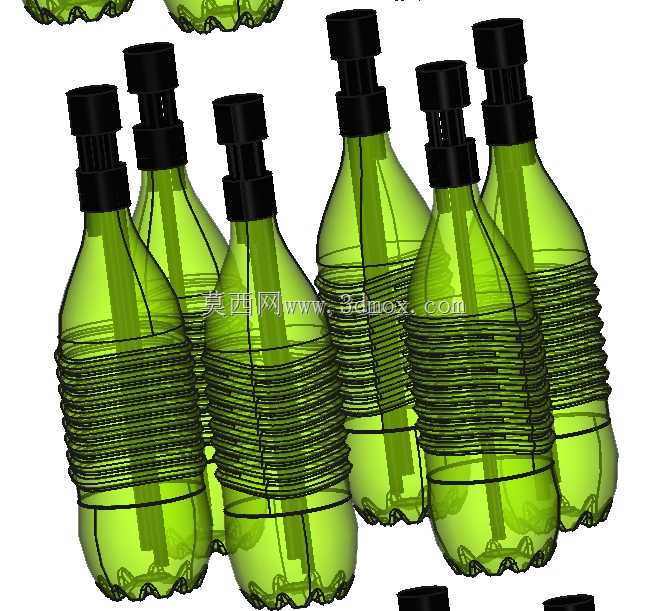

这套装置面向小规模藻类培养场景设计，核心思路是将废弃饮料瓶作为培养容器，搭配多层支撑结构实现空间利用率的提升，适配实验室小试、户外小规模扩培、科普教学演示等多种应用场景，可满足光合藻类培养过程中对光照接触、排布密度、操作便捷性的实际需求。装置整体采用中心立柱搭配多层环形托盘的支撑结构，每层托盘沿周向均匀排布固定改造后的塑料瓶，瓶体通过绑带与托盘架体绑定，避免培养过程中瓶体移位、倾倒。中心立柱采用金属圆管材质，承担整体架体的承重载荷，每层托盘与立柱之间采用可拆卸连接结构，可根据培养规模灵活调整层间距，适配不同高度的塑料瓶使用，也可根据光照需求增减托盘层数，调整整体培养容量。每层托盘沿周向预留的瓶位数量经过排布计算，确保相邻瓶体之间留有足够间隙，避免瓶身互相遮挡光照，保证每个培养瓶的受光面均匀，满足藻类光合生长的光照需求。瓶体改造时保留原有瓶口结构作为接种、换气与采收接口，瓶身作为培养腔盛装藻液，无需额外定制专用培养容器，大幅降低小规模培养的硬件投入成本，同时实现废弃塑料容器的资源化再利用，契合低碳环保的应用导向。架体底部设置圆形承重底座，扩大整体支撑面，降低多层排布带来的重心升高风险，保证装置放置时的稳定性，即使在户外有风的场景下也能保持平稳，不会出现侧翻问题。每层托盘的边缘设置凸起挡边，可承接瓶体外壁凝结的冷凝水，避免冷凝水滴落污染下层培养瓶，也可防止瓶体受外力碰撞后从托盘滑落。装置整体无复杂传动或电控部件，所有结构件均为常见机械加工件与废弃回收件，加工与组装难度低，普通操作人员即可完成搭建与维护，日常操作时可逐层完成接种、补液、采收作业，无需挪动整体架体，操作路径短，作业效率高。在安装边界上，装置整体占地直径控制在1.2米以内，总高度可根据层数调整在1.5米至2米区间，可放置在普通实验室台面旁、户外遮阳棚下等常规空间，无需额外预留超大安装场地，适配多种场地的摆放需求。瓶体与架体的绑定结构采用可松脱的绑带设计，单瓶出现污染或损坏时可单独拆卸更换，无需拆解整层架体，降低维护成本与操作难度。
