双板导向式工业模架结构设计

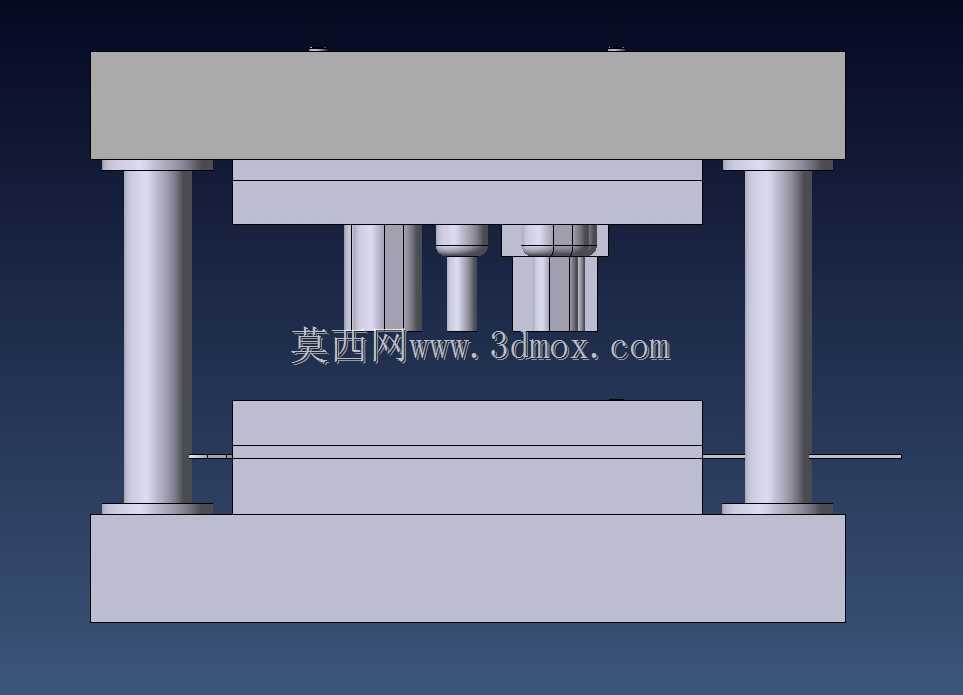

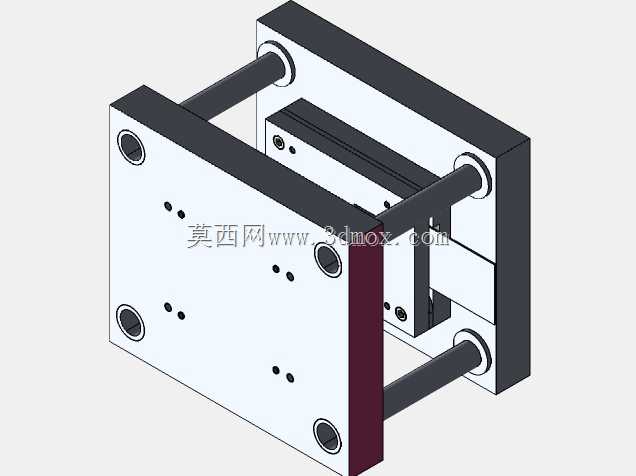

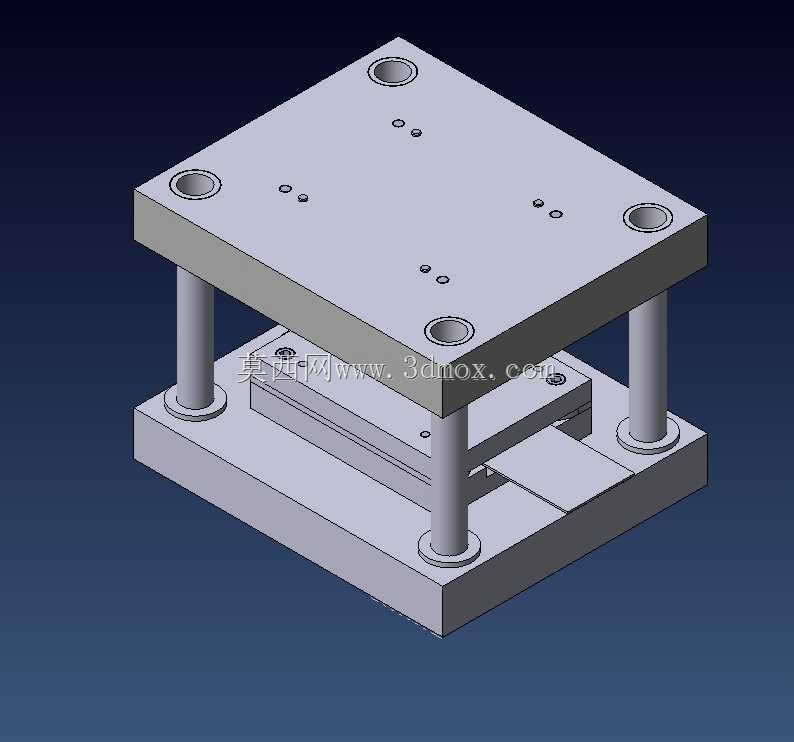

这套双板导向模架结构，是注塑成型工序里的核心承载基体，日常在中小型家电外壳、消费电子结构件的注塑生产场景中应用极广，整套结构承担着成型过程中型腔型芯的精准对位、开合模动作导向、顶出机构承载的核心作用，没有稳定的模架做基础，再精密的型腔加工精度也会在反复合模过程中快速损耗。从结构设计逻辑来看，这套模架采用四导柱对称排布的导向方案，导柱贯穿上下两块主模板，导套嵌装在对应模板的安装孔内，配合间隙控制在H7/h6的公差区间，既能保证合模时的同轴度误差控制在0.02mm以内，又能避免反复开合过程中出现卡滞、偏磨的问题。上下主模板的厚度做了差异化设计，定模板侧预留了足够的浇口套、定位环安装沉孔空间，动模板侧则留出了顶针板、复位杆的安装腔体，所有模板的安装孔位都做了同轴度校验，边缘的固定螺丝孔采用对称排布，保证锁模时模板受力均匀，不会出现局部翘曲导致的分型面溢料问题。在安装边界层面，这套模架的整体外形为矩形规整结构，四个角的导柱安装凸台做了避让设计，适配市面上多数卧式注塑机的模板安装T型槽间距，不需要额外做转接板就能直接装夹固定；导柱的伸出长度做了精准计算，合模过程中导柱会先进入导套完成导向，再让分型面贴合，避免型腔型芯发生硬碰撞损伤。日常生产中，这套结构的维护也十分便捷，导柱导套可以单独拆卸更换，模板表面的耐磨层在长期使用后如果出现磨损，也可以通过平面磨床重新修磨分型面，不需要整体更换模架，能有效降低生产环节的备件成本。设计过程中还特意在模板侧面预留了冷却水路的进出接口位置，和内部的型腔冷却通道做了对应，不需要后期在模架上二次钻孔破坏结构强度，顶出机构的安装空间也做了标准化适配，能兼容直顶、斜顶、顶针等多种顶出方案，适配不同结构塑件的脱模需求。
