带法兰安装位铸铁盛水接头结构

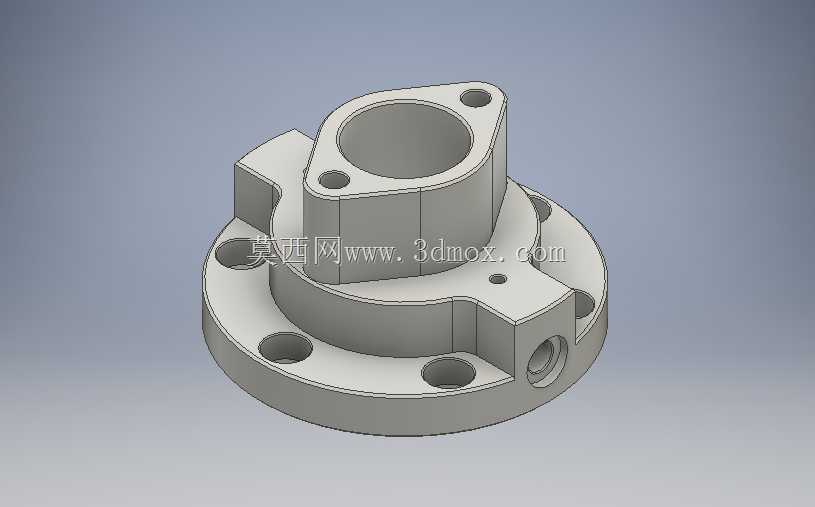

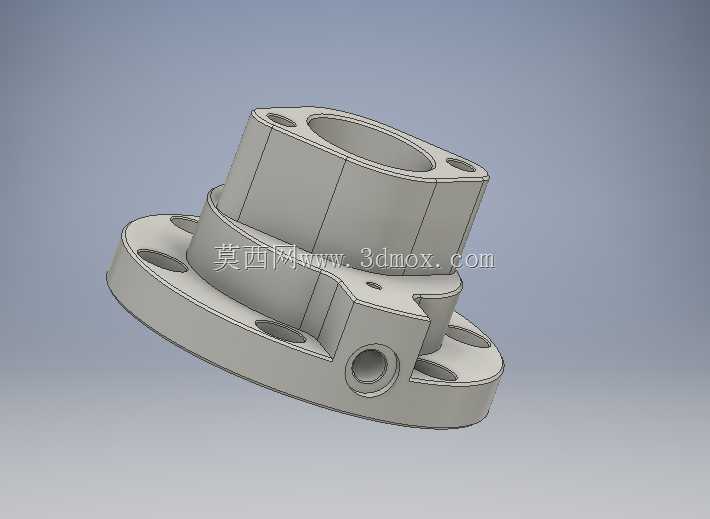

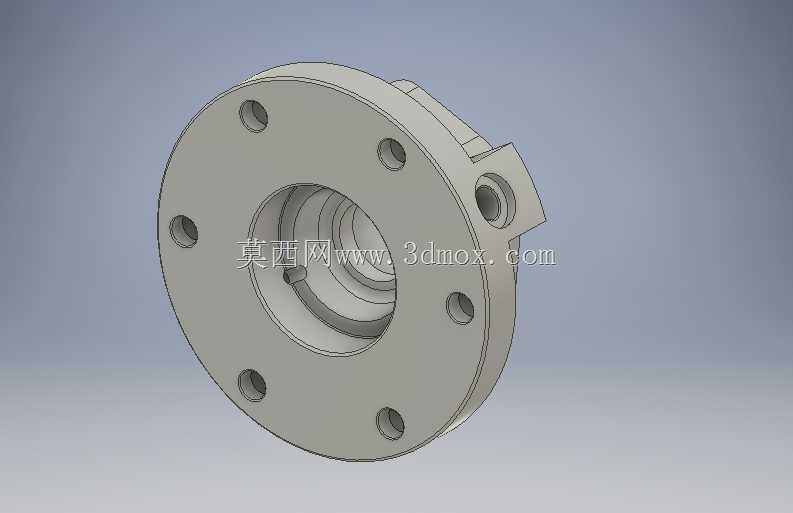

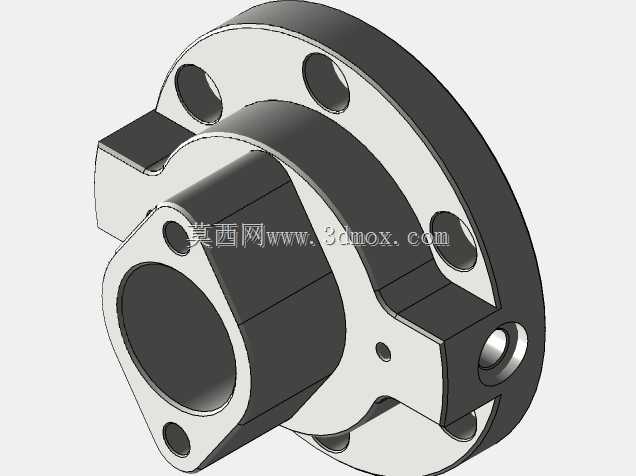

这类带法兰安装结构的铸铁盛水接头，常应用在中小型流体输送管路、开放式储液装置的接驳点位，也可配套在小型循环水系统、普通给排水支路的终端转接位置，承担介质导流、接口转接、管路固定的多重作用，相比塑料接头抗磕碰、抗老化性能更突出，在车间临时供水管路、户外小型储水设备上的适配性更强。从结构设计来看，主体采用中空贯通的腔体结构，一端为带多组安装孔的圆形法兰盘，法兰盘上的通孔均匀分布，可配合标准螺栓完成与对接端面的压紧固定，法兰与主体衔接位置做了圆弧过渡处理，避免铸造应力集中导致的开裂问题，同时也能降低介质流动时的局部阻力。主体侧方延伸出两个对称的凸台定位块，安装时可卡在对接件的卡槽内，防止接头在长期受水流冲击、管路振动时出现周向转动，提升连接稳定性。接头的中空腔体做了等径过渡设计，内壁无明显台阶，减少介质流动时的紊流产生，也能避免杂质在腔体内沉积堵塞。设计过程中首先要匹配对接端的安装边界，法兰盘的外径要覆盖对接端面的密封槽位置，保证密封垫片能完全被压紧，不会出现介质渗漏；安装孔的中心距要严格匹配对接件的孔位公差，避免现场安装时出现孔位错位无法穿装螺栓的问题。主体的轴向长度要控制在安装后不与周边其他管路、结构件产生干涉，侧方凸台的突出尺寸要刚好卡入对接件的定位槽，既不能过松导致定位失效，也不能过紧造成装配困难。铸铁材质的选用兼顾了成本与结构强度，铸造后经过时效处理消除内应力，加工时优先保证法兰端面的平面度、中空内壁的同轴度，密封面位置不允许有砂眼、气孔等铸造缺陷，避免使用过程中出现渗漏。这类接头在实际选型时，要根据管路的通径需求匹配中空腔体的内径，根据工作压力等级确认法兰厚度、螺栓孔的数量与直径，现场安装时在法兰端面加装适配厚度的橡胶密封垫，按对角顺序逐步拧紧螺栓，保证密封面受力均匀，长期使用过程中可定期检查螺栓紧固状态，避免因振动导致的松动渗漏。
