RC小型发动机铝合金壳体结构设计

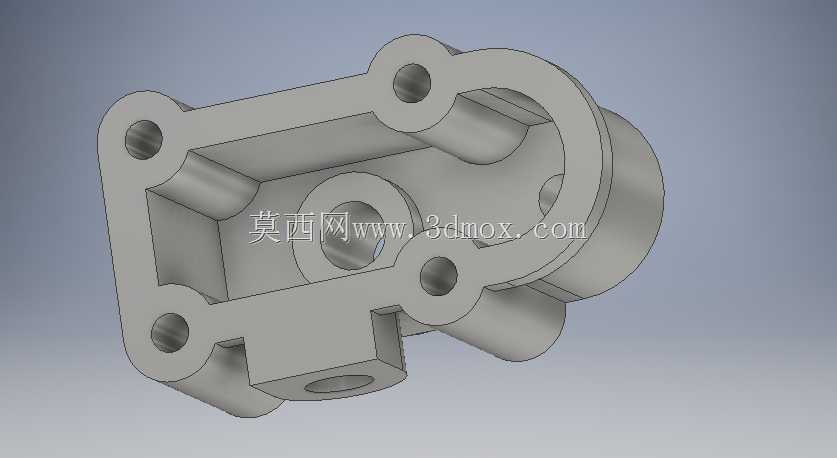

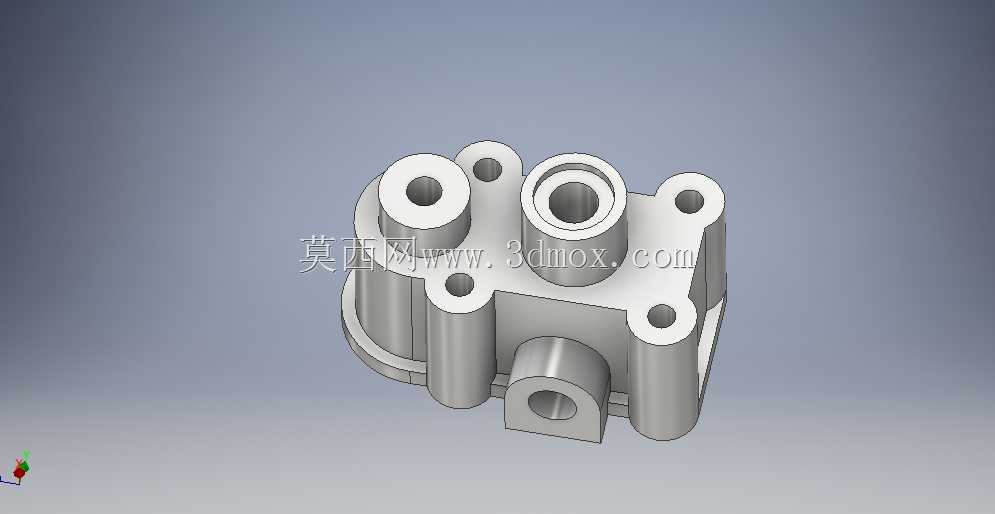

　　RC模型车的动力舱空间极其局促，这台小型发动机铝壳在设计时首先要解决的，就是在有限的安装边界内，同时容纳曲轴腔、进气转接位与散热辅助结构，还要保证整车在跳跃、翻滚、高速颠簸中壳体不发生开裂或连接松脱。壳体主体采用多圆柱腔并列布局，较大的主腔体用于容纳活塞与曲轴运动组件，周边分布的小直径筒状结构分别对应轴承安装位、油路通道或紧固件避让空间，各圆柱之间通过实体筋块连接，既减少了整体重量，又避免了大面积薄壁带来的共振问题。

　　从实际装车角度看，这类铝壳并不追求大马力发动机的极致散热面积，而是更强调轮廓的规整性。模型车车架的发动机安装座通常由两块对称侧板构成，壳体下部与侧部的平直结合面需要直接落在安装位上，因此建模时必须控制各突出圆柱的外圆边界，确保装配后不与避震塔、传动齿轮、燃油箱或转向拉杆发生干涉。壳体上不同直径的同轴孔位用于压入滚动轴承，孔肩位置决定轴承轴向定位精度，建模时这些配合面需要保持较高的同轴度，否则曲轴高速转动时会产生额外阻力，甚至出现扫膛或异常磨损。

　　铝合金材料在这里承担多重作用。它比钢制壳体更轻，有利于降低模型车的簧下质量与整车重心；同时铝的导热速度快，发动机燃烧产生的热量能够通过壳体壁面较快散出。壳体外壁没有采用复杂的薄散热片，而是依靠圆柱外壁和连接筋形成自然散热表面，这种处理更适合小排量模型发动机，也能减少碎石撞击后散热片折断的风险。对于经常在非铺装路面行驶的RC车辆来说，壳体表面越简洁，泥沙越不容易堆积，赛后清理也更方便。

　　结构设计上，各筒段之间的过渡圆角不能随意省略。模型发动机虽然体积小，但工作转速很高，活塞往复运动和曲轴旋转会带来持续振动，尖角位置容易形成应力集中。圆角过渡能够把装配应力和振动应力分散到更大区域，尤其在轴承孔周围，壁厚需要均匀变化，避免局部过薄导致压装轴承时发生变形。连接各腔体的实体部分同时承担加强筋功能，使壳体在曲轴轴线方向和横向安装方向都具备足够刚度。

　　安装边界方面，壳体的轴向长度决定发动机在车架上的前后占位，主腔体直径决定与底盘中槽的距离，侧向伸出的小筒结构则要预留出拆装工具的操作空间。若这些尺寸控制不当，即使壳体本身能够装入车架，后续更换火花塞、调整油针或紧固排气接口时也会缺乏操作空间。因此在三维建模阶段，需要同步带入车架侧板、飞轮、离合器罩和排气接头等周边件进行干涉检查，而不是孤立完成壳体造型。

　　从功能集成角度看，这个铝壳并非单纯的外罩，而是发动机的承载基体。曲轴、轴承、气缸、紧固件等都要直接或间接安装在壳体上，孔位之间的位置关系会直接影响发动机的装配精度。主轴承孔的平行度、端面与轴线的垂直度，以及各安装平面的平面度，都需要在结构中预留合理的加工基准。对于模型动力部件而言，尺寸链一旦偏差过大，轻则运转不顺，重则导致活塞、连杆与气缸异常摩擦。

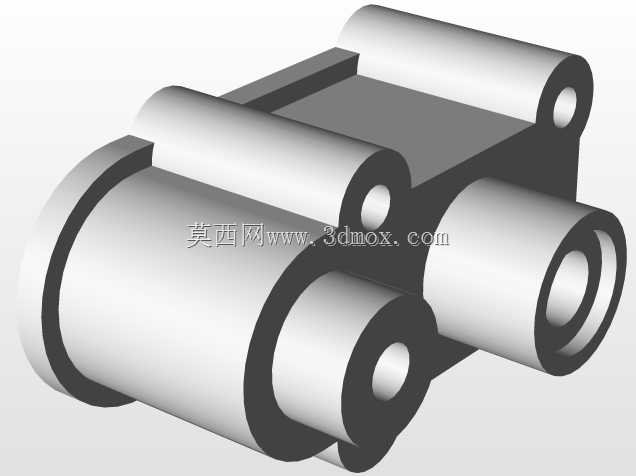

　　外形上的多圆柱并列设计也服务于内部零件排布。大腔体提供活塞运动所需空间，相邻小腔体可布置辅助轴系或连接通道，使整体结构更加紧凑。这种布局让壳体在视觉上呈现明显的机械感，但工程上的重点始终是空间利用率与刚度平衡：壁面过厚会增加重量并降低响应，壁面过薄则会在振动和温升条件下产生变形。通过在轴承孔、连接桥和安装面附近保留较厚材料，在非受力区域适当减薄，可以实现强度、重量与散热之间的折中。

　　在RC汽车的实际使用中，发动机壳体还要承受温度反复变化带来的影响。车辆从冷车启动到高速运转，壳体温度会快速升高，铝合金的热膨胀会改变部分配合间隙，因此轴承孔与紧固件周边的结构需要留出稳定的变形空间，避免温升后孔位收缩不均。设计时让壁厚尽量均匀，可减少热变形引起的轴线偏移，这对维持高速运转稳定性非常关键。

　　这类壳体模型对结构设计人员的价值，在于它体现了小型动力部件的典型设计思路：以紧凑外轮廓包络复杂内部机构，以集成式基体承担连接、定位、散热和防护功能，以简洁过渡控制应力与加工难度。围绕它进行建模或选型时，不能只看外观造型，更应关注轴承孔布置、安装面位置、外圆边界与周边系统的匹配关系。把这些工程约束落实到三维结构中，壳体才能真正满足RC模型车在高转速、强振动和狭小装配空间下的使用要求。
