三轴精密工件夹持工装结构设计

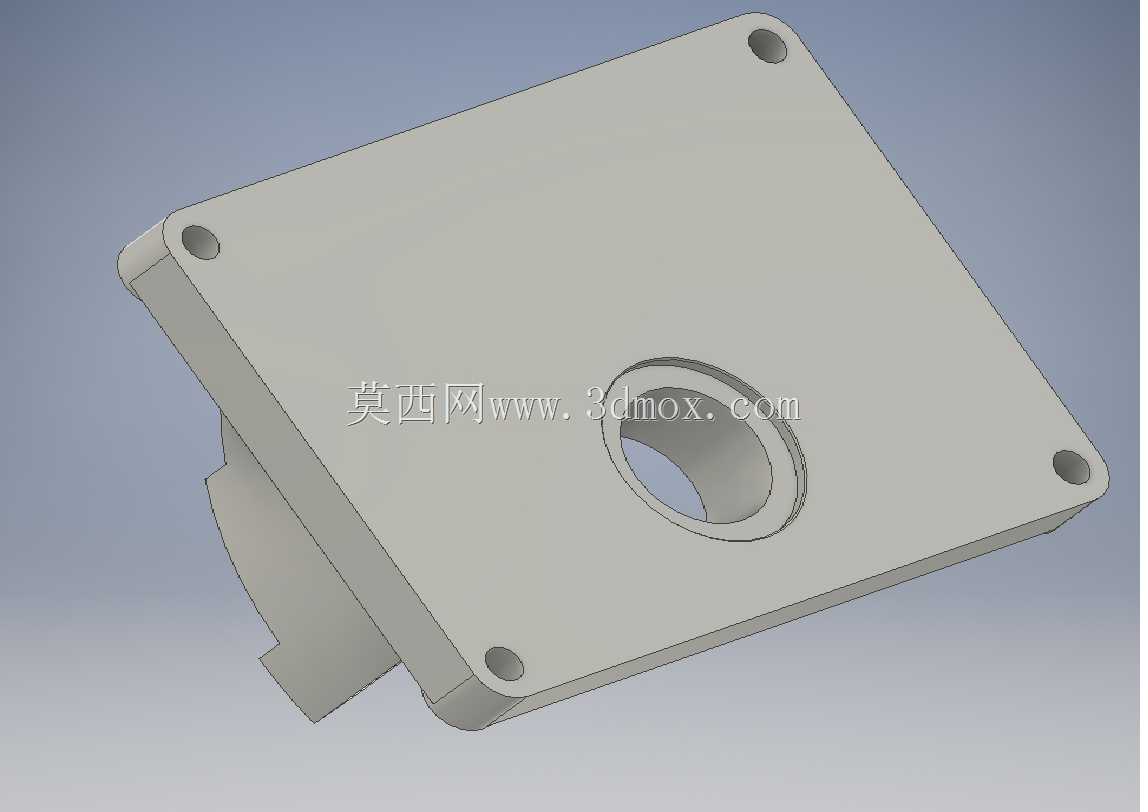

　　这套夹持装置的主体采用板式承载结构，底板四周布置沉头安装孔，可直接固定在机床工作台或专用基板上，安装孔的位置避开了内部运动区域，保证螺栓锁紧时不会与工件或夹紧元件发生干涉。底板中心设置带凸台的圆形定位座，用于承接工件的基准孔或基准外圆，使工件在装入后能够快速获得初始定位，减少找正时间。圆形凸台与底板之间采用圆角过渡，既降低了应力集中，也便于加工时清根和装配时贴合。

　　从实际使用场景看，这类结构主要面向三轴加工中的中小型壳体、盘类或异形零件，在铣削平面、槽腔、凸台和钻孔工序中承担定位与夹紧任务。工件安装后，夹紧点围绕加工区域分布，刀具可从上方和侧方进入，完成一次装夹后的多面加工，从而减少重复装夹带来的位置误差。对于批量生产而言，稳定的定位基准能够显著降低首件调整时间，并使后续工件的互换性更容易控制。

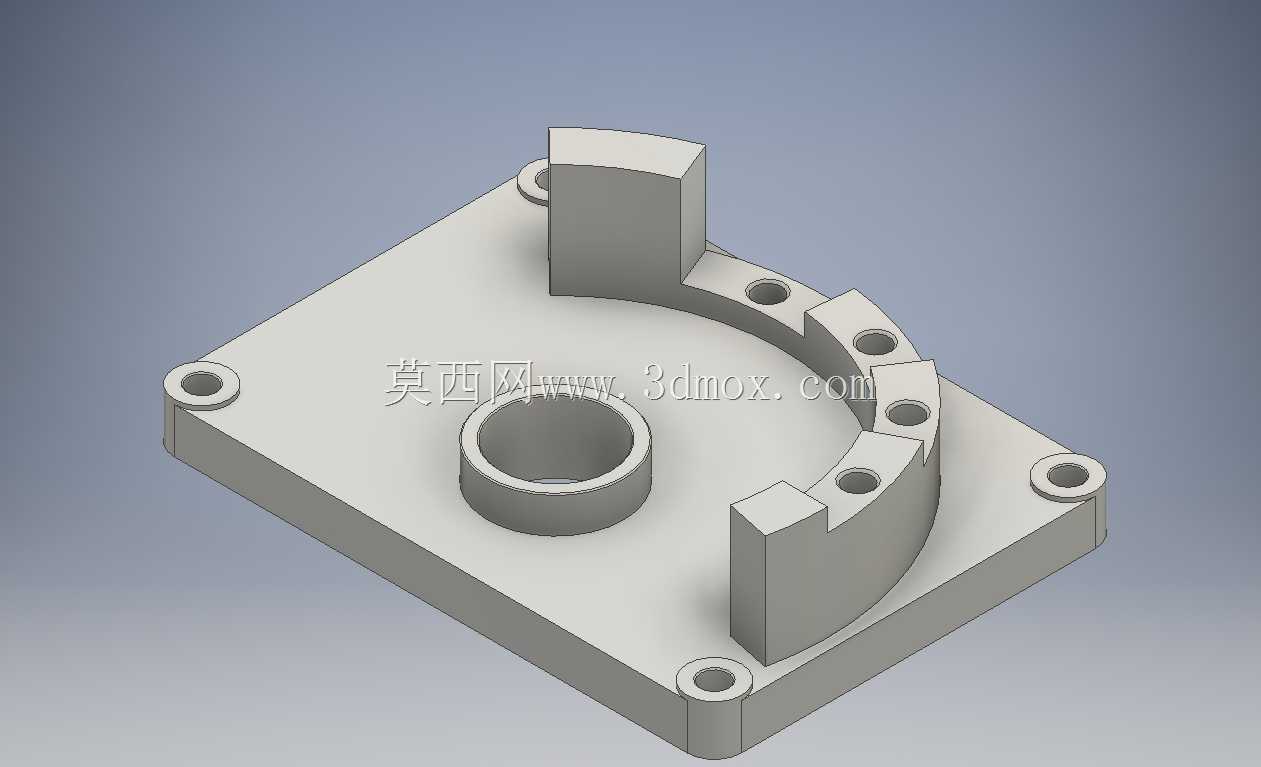

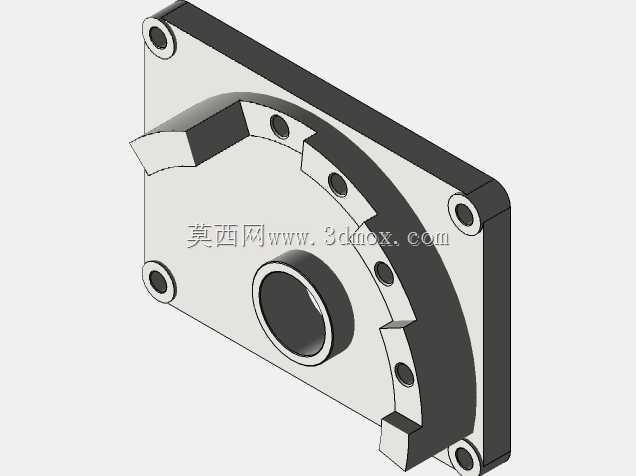

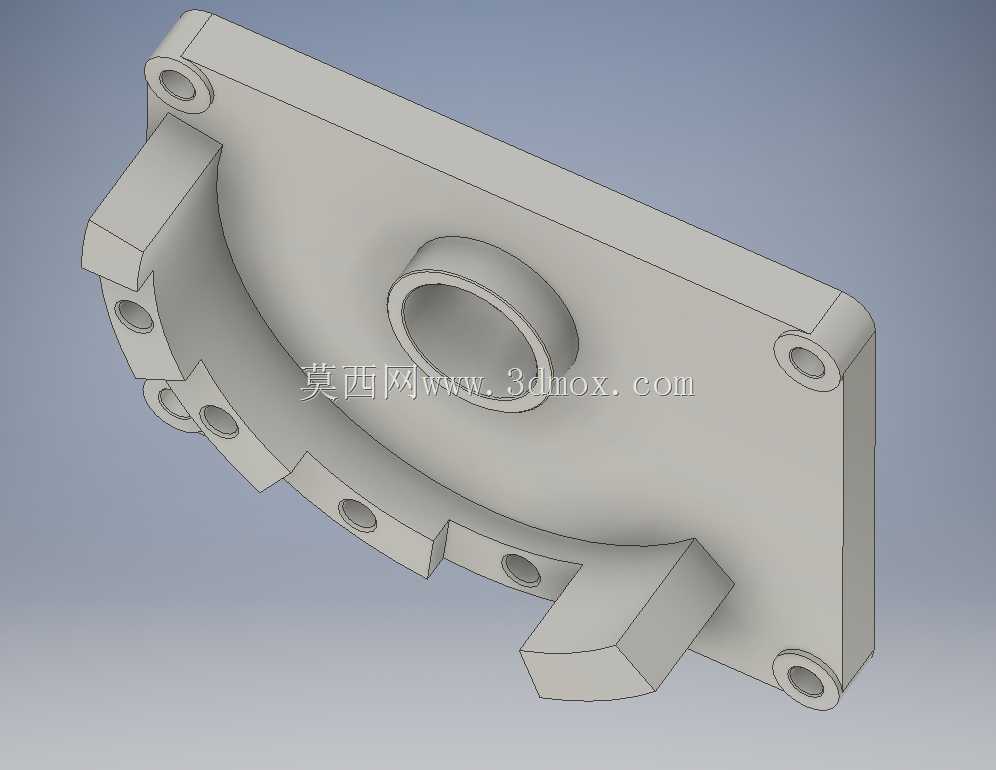

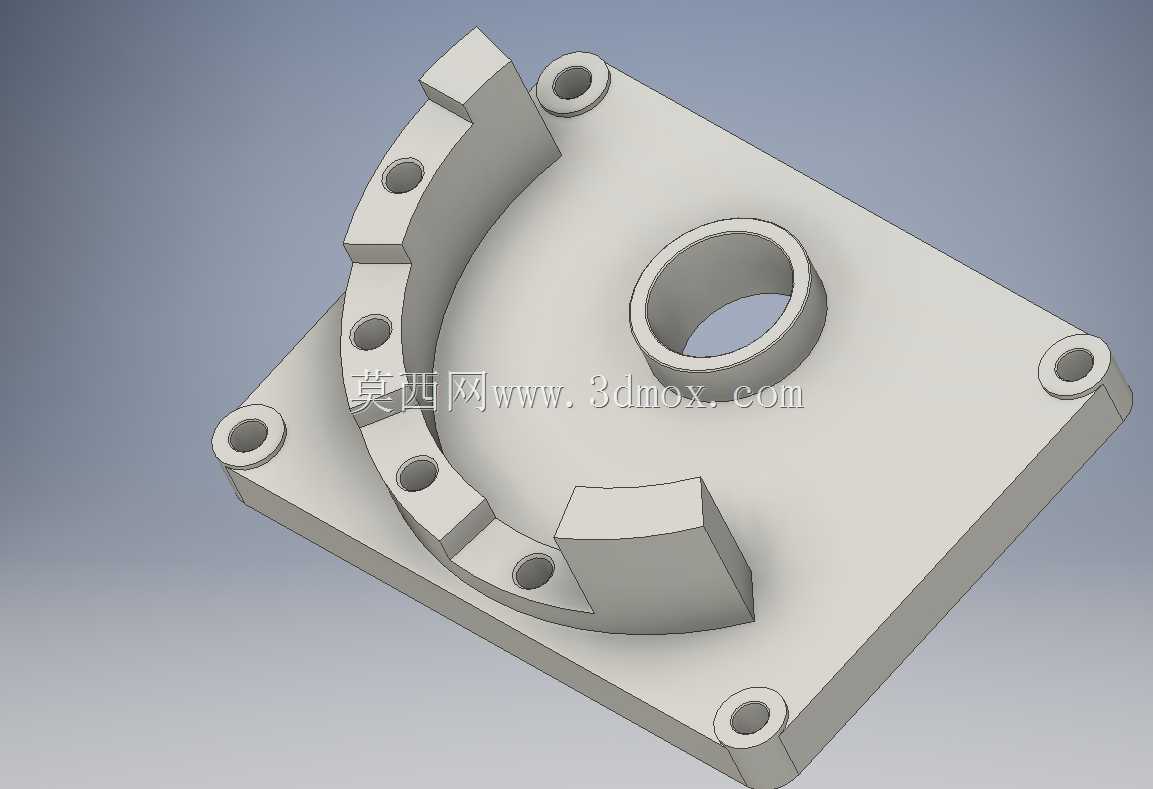

　　装置一侧设计有延伸式压块结构，压块端部带有斜向让位面，可在保证压紧力的同时避开刀具路径。压块与底板之间通过台阶和槽口形成限位，装配时不需要额外测量即可确定大致位置。弧形区域沿周向布置多个孔位，这些孔位既可作为夹紧元件的固定点，也可作为辅助定位销的安装位置，使同一套底板能够适配不同轮廓的工件。孔位间距经过均匀划分，便于在工艺准备阶段快速选择夹紧点，避免压脚悬空或压紧点偏离刚性区域。

　　底板边缘保留了较厚的实体边框，以提高整体刚性，减少铣削过程中的振动。中间区域根据工件形状进行局部挖空和轮廓让位，既减轻了工装自重，也为排屑和切削液流动留出空间。对于需要频繁更换工件的工位，这种开放式结构比封闭式夹具更便于清理切屑，操作人员可以直接观察定位面是否贴合，也能在装卸时快速判断工件是否到位。

　　设计思路上，该装置没有采用复杂的联动机构，而是以固定基准加多点压紧的方式实现可靠夹持。这样做的优势在于维护简单、制造成本可控，且对车间环境适应性更强。圆形定位座承担主要定位功能，周边孔系提供灵活的夹紧组合，侧边压块则用于补充压紧工件的悬臂部分。各功能区之间界限清晰，加工时可分别完成底板铣削、孔系加工和定位座镗削，装配后通过修磨压块接触面即可获得较好的压紧效果。

　　在尺寸边界方面，矩形底板构成了整套装置的最大外廓，四角安装孔决定了在工作台上的固定范围。中心凸台高度需要与工件基准面深度匹配，过高会造成工件悬空，过低则无法限制径向位移。弧形孔带的分布半径应略大于工件被支撑区域，使夹紧力能够传递到刚性较好的壁面或凸缘上。压块伸出长度不宜过长，否则在切削力作用下容易产生弹性变形；实际应用中可通过更换不同厚度的压块或增加垫片来调整压紧高度。

　　使用过程中需要关注定位面的清洁与磨损。由于中心定位座是重复定位基准，切屑嵌入或磕碰产生的毛刺都会直接影响工件位置精度。周边孔位在反复更换销钉和螺栓后，也应定期检查孔壁是否出现拉长或变形。若用于铝合金等轻合金工件，压块与工件接触处可增加铜质或聚氨酯保护垫，避免局部压痕；若用于钢件或铸铁件，则应优先保证压紧面的刚性和摩擦力。

　　从建模角度看，该模型适合用于工装方案评审、夹紧路径干涉检查以及机床行程验证。通过在三维环境中模拟工件装入状态，可以提前发现刀具与压块、螺栓头部之间的距离是否充足，也能检查工作台T型槽与底板安装孔是否对齐。对于工艺人员而言，这种结构还可以作为模块化夹具基础板进行扩展：在不改变中心定位形式的前提下，通过更换压块、增加定位销或调整支撑钉，适配多种相近尺寸的零件，从而减少专用工装的重复设计与制造。
