双筒带安装法兰铸造PVC管路连接件

　　该款双筒结构PVC铸造件，在流体输送配套场景中承担管路转接与固定支撑的双重作用，常见于中小型化工流体管路、实验室流体配线、水处理支路以及低压气动系统的布局节点。区别于普通直通式管接头，它将两个平行排布的筒状通路集成在同一基座上，可同时对接两组并行管路，在空间紧凑的设备内部能有效减少分散接头占用的安装位置，也能降低多接头拼接带来的泄漏风险点。

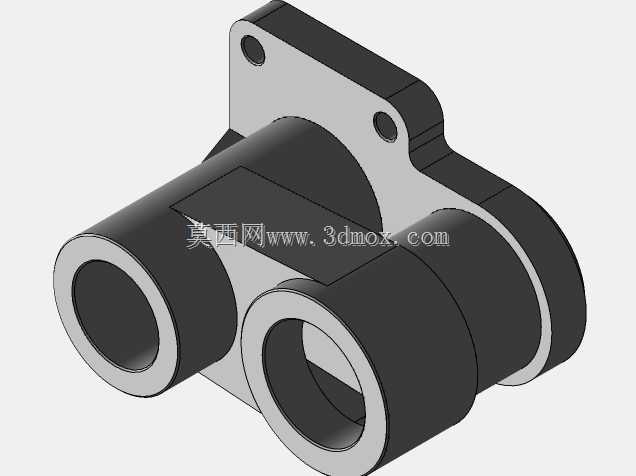

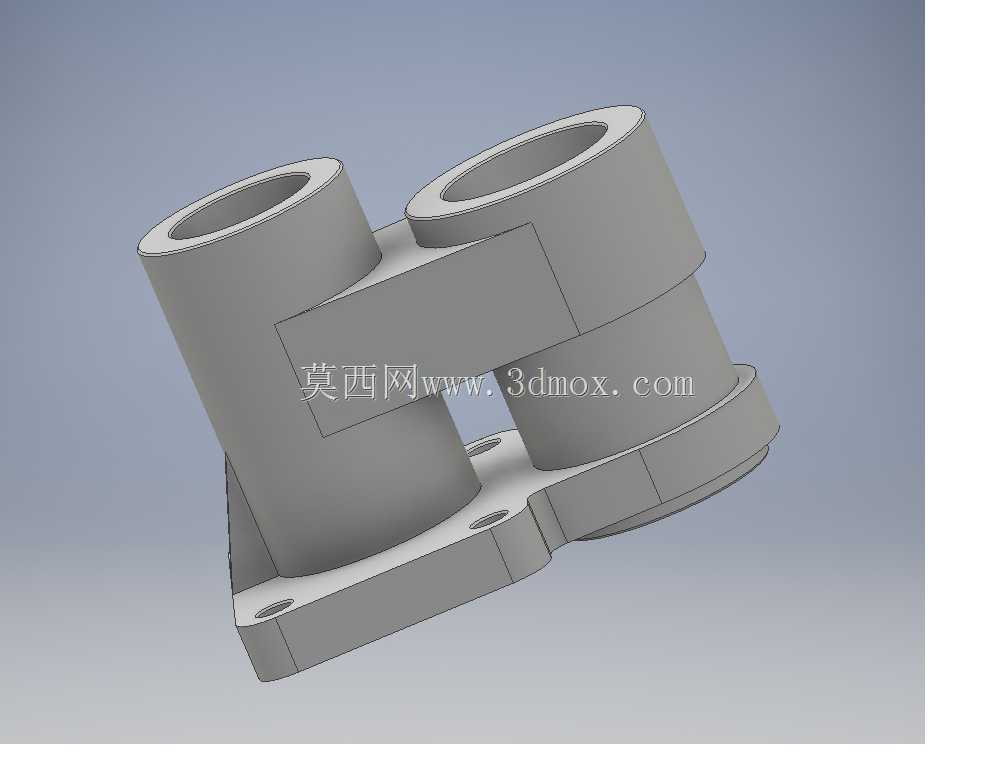

　　从实际使用工况来看，这类零件多用于压力等级不高、介质无强腐蚀性的常温管路中，PVC材质本身自重较轻，相比同结构金属铸件能降低整体管路负载，也不会出现常规铸铁件长期使用后的锈蚀问题。两个平行筒体的内孔为通流主体，孔径保持一致以保证两路流体的通流截面相同，避免两路输送出现明显的流量差；筒体外圆预留的装配段可直接对接软管或硬管，端部的环形台阶既可以作为管路插入的定位止口，也能适配卡箍、粘接等不同连接方式。

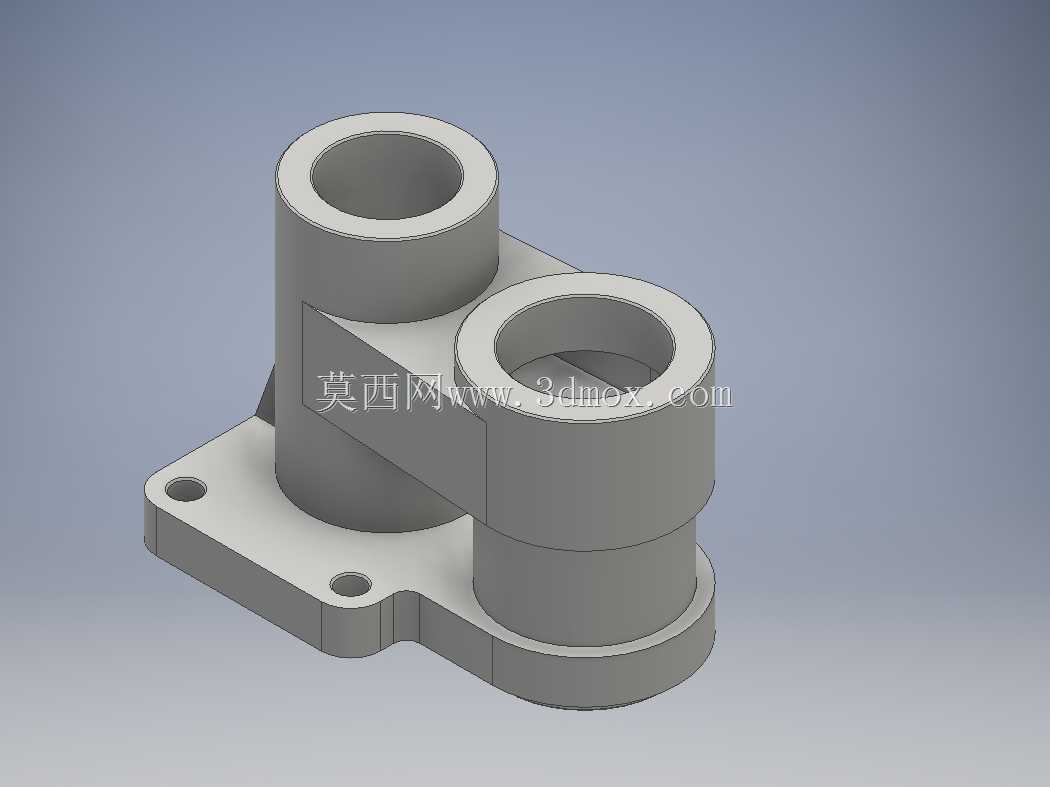

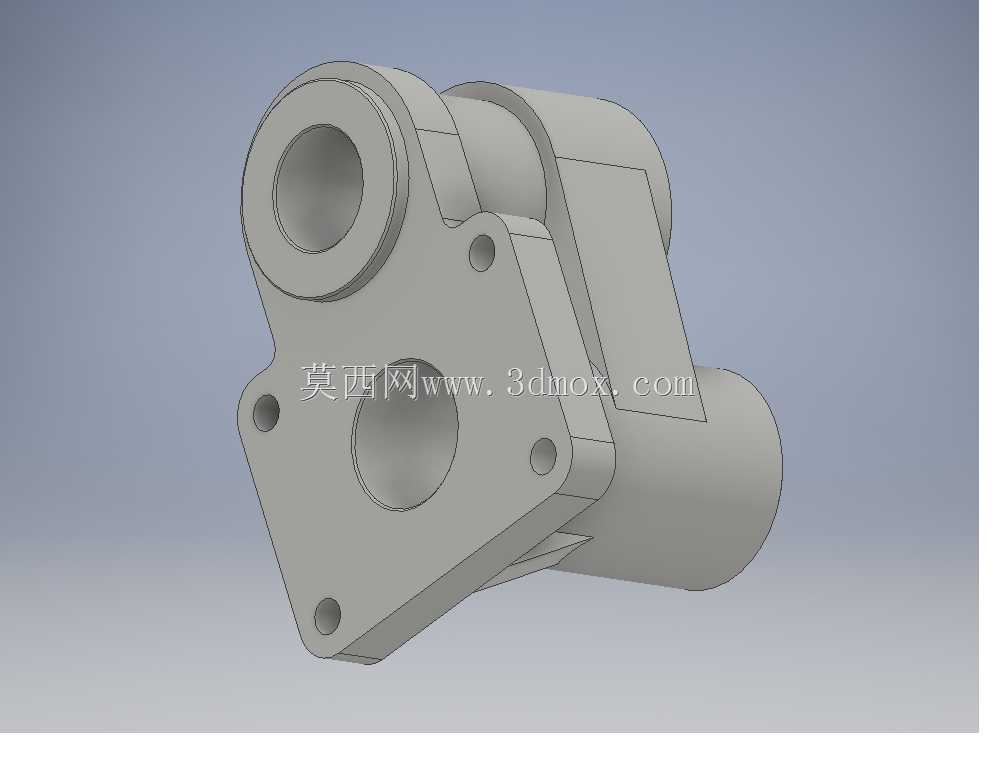

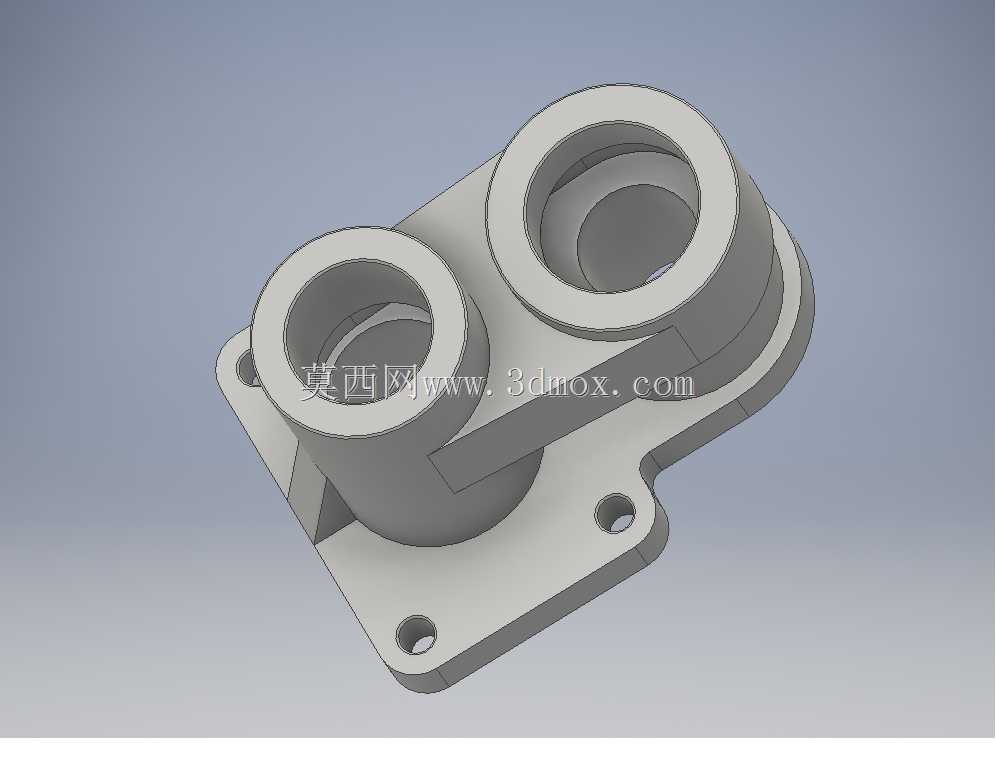

　　上部一体成型的安装法兰板是整个零件的固定核心，法兰板向筒体侧方延伸，板上开设两个安装孔，孔位与筒体轴线保持平行，安装时可直接穿过螺栓将整个接头固定在设备墙板、支架或安装面板上。这种一体式安装结构无需额外制作固定支架，零件装配后不会因管路晃动产生位移，也能抵消管路插拔、流体脉动带来的轴向力。法兰板与筒体衔接处做了加厚过渡处理，避免直角连接处出现应力集中，在长期受管路拉力或振动的工况下，衔接位置不易出现开裂。

　　建模过程中首先确定两个筒体的中心距，该尺寸直接决定对接管路的并行间距，需要匹配周边管路的布局公差，避免对接时出现管路别劲。筒体壁厚根据常规PVC管件的承压标准设定，既保证低压工况下的结构强度，也不会因壁厚过大造成材料浪费与外形臃肿。法兰板的厚度结合安装孔规格确定，保证螺栓锁紧时法兰板不会发生翘曲；安装孔的孔边距留有足够余量，防止锁紧时孔边出现崩裂。

　　零件整体外形无复杂深腔与倒扣结构，完全适配铸造或注塑成型工艺，分型面可沿法兰板平面与筒体轴线方向设置，拔模斜度均匀分布在筒体外圆与法兰板侧壁，成型后脱模顺畅，后续仅需对筒体内孔与端面做少量精加工即可满足装配要求。两个筒体的外圆端部做了小圆角处理，既可以去除锐边避免安装时划伤操作人员，也能在套装软管时起到导向作用，降低软管装配难度。

　　在设备布局中，该零件的安装边界主要由法兰板宽度、筒体总长度以及两筒外圆总宽度决定，安装时法兰板背面贴合安装基准面，筒体向管路侧伸出，周边需要预留出管路弯曲与扳手操作的空间。由于两个通路集成在同一本体上，安装完成后两路管路的相对位置完全固定，不会因设备运行振动出现管路错位，能长期保持并行管路的排布整齐度。针对需要同时转接两路流体、又需要接头自身具备固定能力的场景，这种集成式结构比单独使用两个独立接头加固定支架的方案零件数量更少，装配工序更简单，整体可靠性也更有优势。
