盘类零件铣削专用定位夹具结构

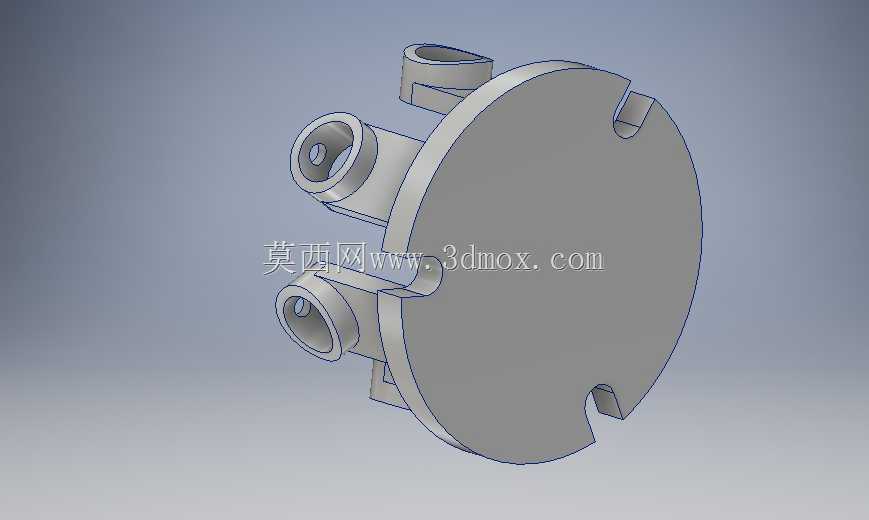

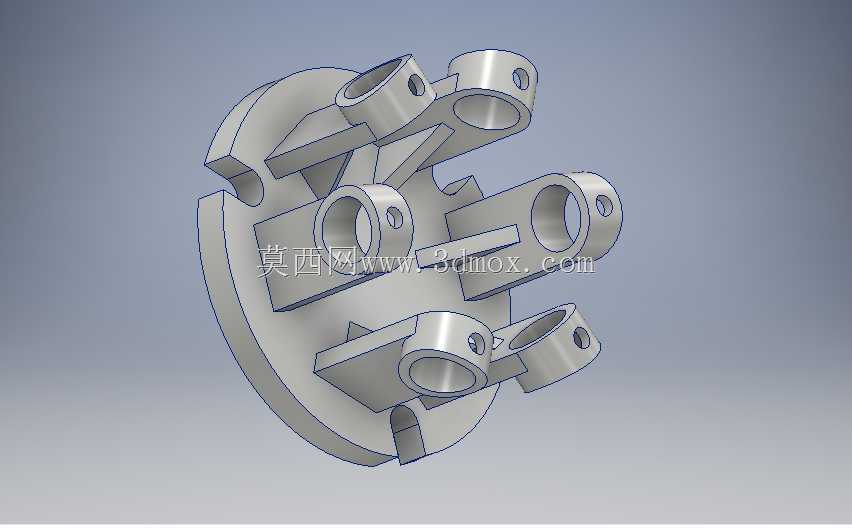

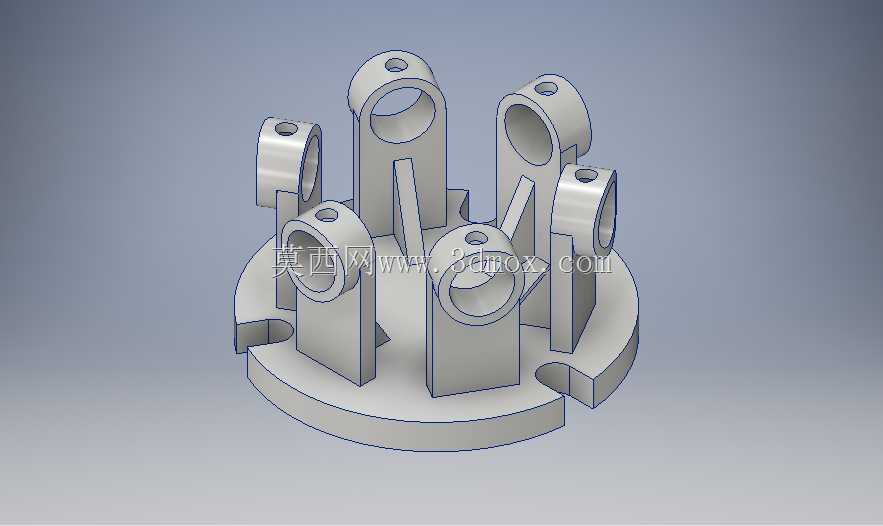

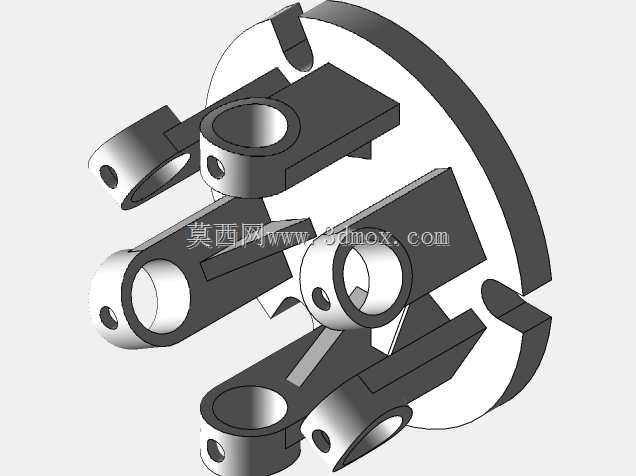

　　这套夹具的核心使用场景集中在立式铣床、加工中心的盘类异形件铣削工序，车间里遇到带多孔位、多支臂的复杂盘状坯件，直接用平口钳夹持会出现装夹变形、找正耗时过长的问题，这类专用夹具就是为解决该痛点开发的。实际加工时，夹具通过底部的圆形法兰盘直接对接机床工作台T型槽，安装时仅需打表找正法兰外圆即可完成整体定位，无需每次对夹具本体重复找正，能大幅缩短单件换型的辅助时间。从功能结构上看，夹具本体采用一体化圆盘基座设计，基座上延伸出三组对应工件支臂轮廓的定位支撑座，每个支撑座都加工有与工件内孔精准配合的定位销孔，工件落位后可直接实现径向与周向的全约束，侧面搭配的快压压板能在工件就位后快速锁紧，避免铣削过程中因切削力产生的位移与振动。

　　设计阶段优先考虑了装夹的受力合理性，所有支撑点都对应工件的刚性较强的实体部位，避开了薄壁悬空区域，夹紧力的作用方向垂直指向支撑面，不会对工件产生额外的侧向弯矩，能有效降低薄壁件的装夹变形量。基座上的多处镂空槽并非单纯减重，更核心的作用是排屑与让刀，铣削过程中产生的切屑可直接通过镂空区域落下，不会堆积在定位面之间影响定位精度，同时槽体也为铣刀的走刀路径预留了安全间隙，避免加工时刀具碰撞夹具体。从安装边界来看，圆形基座的外径适配常规中小型加工中心的工作台行程，基座厚度控制在合理范围，不会过度占用Z轴的加工行程，工件装夹完成后，所有待加工面都完全暴露在刀具的可达范围内，无需二次翻面即可完成支臂端面、孔位周边的全部铣削作业。

　　夹具的定位元件全部采用可更换结构，定位销与支撑块通过螺钉固定在基座上，长期使用出现磨损后，可单独更换易损件，无需整体报废夹具，能有效降低长期的工装维护成本。针对不同批次的工件尺寸公差，定位销的配合公差选取了过渡配合等级，既保证工件安装时的顺畅性，又能将定位间隙控制在微米级，满足铣削工序的尺寸精度要求。夹紧点的位置经过切削力仿真校核，在满负荷铣削参数下，夹紧力提供的摩擦力矩完全覆盖铣削产生的颠覆力矩，即便采用大进给的粗加工参数，工件也不会出现松动。基座的底面经过精磨处理，平面度控制在严格公差范围内，与机床工作台贴合后不会出现翘曲，保证夹具整体的刚性基础。整套夹具没有采用复杂的液压或气动元件，纯机械结构的设计可靠性更强，

　　车间日常维护仅需定期清理切屑、在锁紧螺纹处涂抹润滑脂即可，不会出现气动元件漏气、液压元件漏油之类的故障，非常适合批量零件的连续加工作业。在工序排布上，该夹具可兼容粗铣与精铣两道工序，粗加工时可适当加大夹紧力承受大切削载荷，精加工时适当调小夹紧力减少装夹变形，同一套夹具即可完成全工序加工，无需额外制作两套工装。
