工业液压管路连接接头结构设计

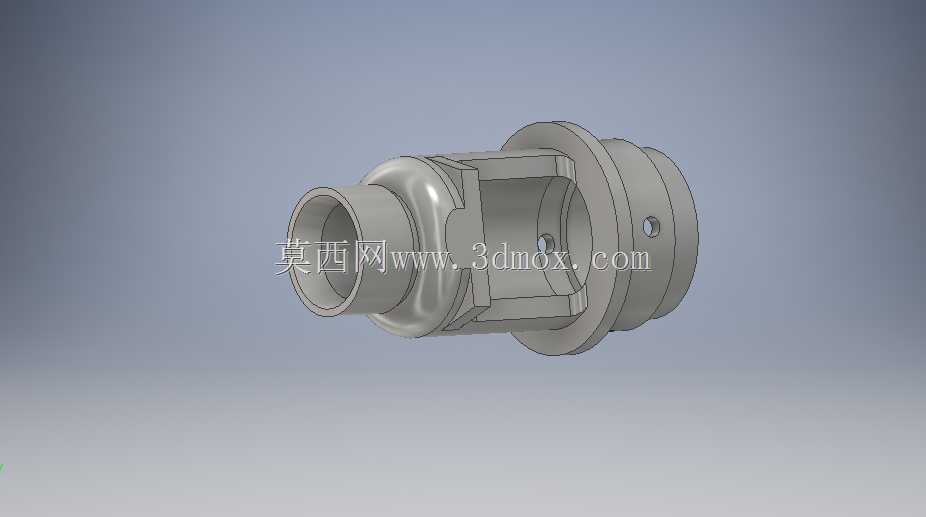

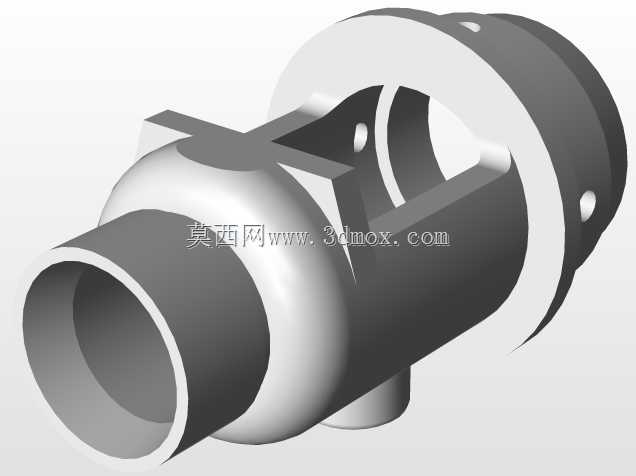

　　该接头的结构设计围绕液压系统的实际工况展开，在各类工业液压站、工程机械油路、机床液压传动回路中，这类接头承担着管路对接、油路导通与密封保压的核心作用，区别于普通气动接头，液压工况下系统压力往往更高，对接头的结构强度、密封可靠性以及抗振动能力都有更严苛的要求。从整体结构来看，接头采用阶梯轴式的分段布局，一端为插接式的对接端，外壁预留了密封件安装的环槽，装配时可搭配O型密封圈实现端面或径向密封，避免高压油液在对接位置出现渗漏；中段设置了带限位作用的法兰凸缘，凸缘上的安装孔可用于穿装固定螺栓，在对接完成后将接头整体锁定在阀块或设备面板上，抵消管路内部油压波动带来的轴向窜动，也能缓冲设备运行过程中管路传递的振动，

　　避免接头长期受交变载荷出现松脱。另一端为内凹的承插结构，可适配对应规格的硬管或软管接头，内部的流道经过平滑过渡处理，没有突兀的直角拐点，能最大程度降低液压油在接头内部的沿程压力损失，减少油液流动过程中的紊流与发热，对于长期连续运行的液压系统而言，这种流道设计也能降低局部气蚀出现的概率，延长接头与周边液压元件的使用寿命。在建模过程中，所有配合尺寸都严格遵循液压管路连接的通用公差规范，插接段的外径公差控制在适合密封件压缩的合理区间，既不会因为尺寸过盈量过大导致装配困难、密封圈被切损，也不会因为间隙过大造成密封失效。法兰凸缘的厚度经过结构强度校核，在额定工作压力下，凸缘的弯曲变形量处于允许范围内，

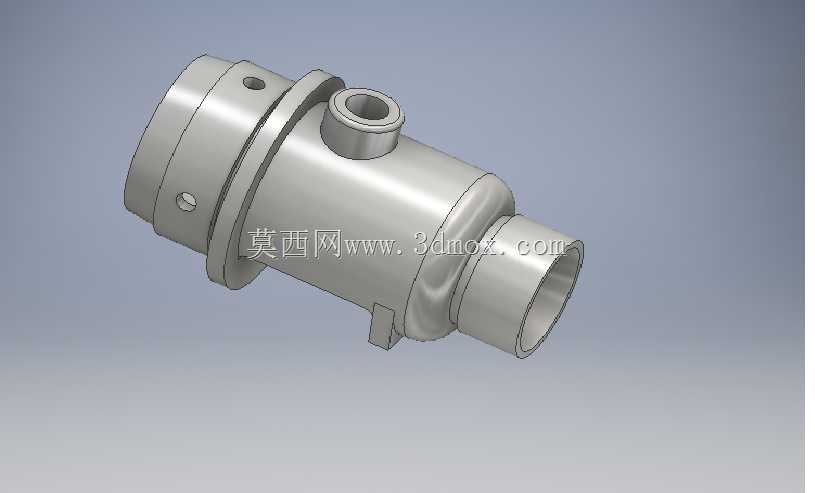

　　不会因为长期受压出现翘曲而影响密封面的贴合度。接头外壁的工艺槽与倒角设计，既满足了加工过程中的刀具退刀需求，也为装配时的导向提供了便利，端部的倒角可以让对接管路在插接时自动对中，避免装配过程中刮伤密封件。从安装边界来看，该接头的法兰凸缘外径决定了安装时所需的操作空间，在进行阀块布局或管路排布时，需要在法兰周边预留出螺栓拆装的扳手空间，同时接头轴向的插接长度也需要在设计管路走向时提前预留，避免对接后管路出现额外的附加应力。接头侧面的小孔可作为定位销孔或者压力测压口使用，在部分需要实时监测油路压力的工况中，可在该孔位外接测压接头，无需额外在管路上开孔，简化了系统的测点布局；如果作为定位孔使用，则可以在安装时与阀块上的定位销配合，

　　进一步限制接头的周向转动，保证管路对接的角度始终符合设计要求。这类接头的材质通常选用高强度碳钢或不锈钢，碳钢材质经过表面镀锌或磷化处理后，可适应常规工业环境下的防腐蚀需求，不锈钢材质则可用于有腐蚀性介质或高湿度的特殊工况。在进行三维结构设计时，已经充分考虑了后续的加工工艺性，所有外圆面与端面都可通过数控车床一次装夹完成主要加工，侧面的小孔可通过钻床二次加工，无需复杂的特殊工序，能够有效控制生产制造成本，同时也便于后期的维护更换，当接头出现密封件老化等问题时，可直接拆卸更换密封件，无需整体替换接头，降低设备的运维成本。在实际选型应用中，设计人员可根据系统的工作压力、管路通径以及油液类型，匹配对应规格的密封件与连接螺栓，确保接头在全工况周期内都能稳定运行，避免因为接头选型不当造成油路泄漏、系统失压等故障，影响整套液压设备的正常运行。
