带叉形接头的阶梯传动轴结构设计

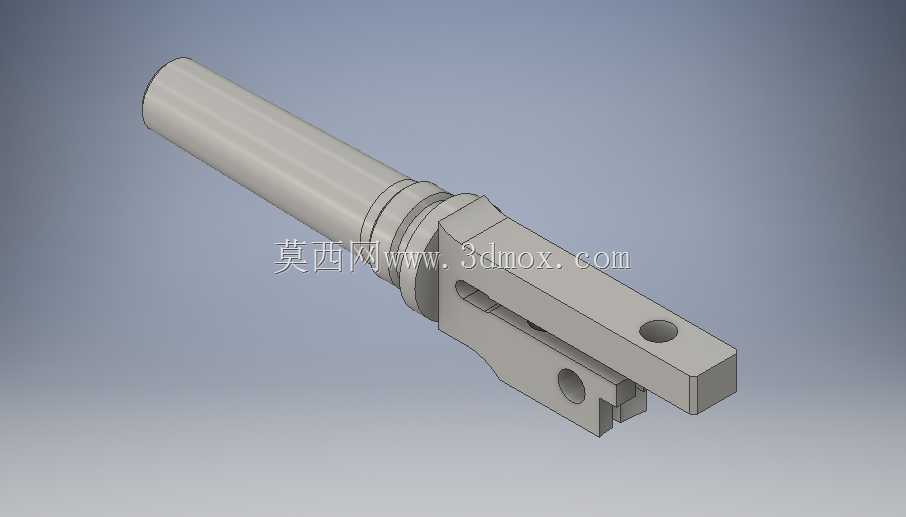

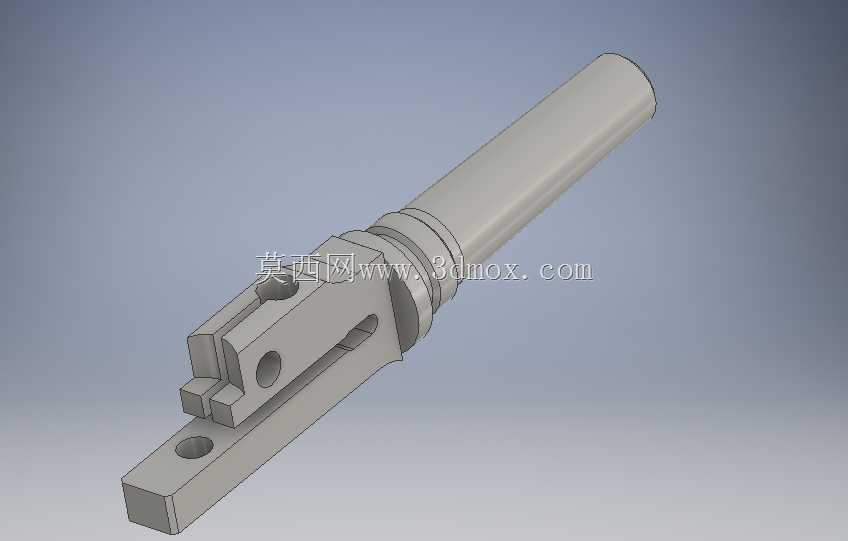

　　该零件属于传动与执行机构的连接构件，整体由长圆柱轴段、定位轴肩和端部叉形连接座三部分构成，在样机机构中承担扭矩传递与铰接联动的作用。长圆柱轴段用于穿入轴承或衬套，为回转运动提供支撑基准；中部阶梯轴肩可对轴承内圈、隔套或安装座形成轴向定位，限制轴系零件的窜动；端部叉形座开设两个同轴通孔，可通过销轴与连杆、拨叉或其他执行件铰接，将轴的转动转化为受控的摆动或直线推拉动作。从实际使用场景看，这类构件常见于小型试验设备、轻工机械、检测装置的联动机构中，既可以作为传动轴独立使用，也可以作为操纵机构的执行臂，在需要转动与铰接复合运动的位置完成力和位移的传递。设计时首先确定长轴段的直径与配合公差，该表面与轴承内孔配合，

　　需根据载荷性质选择合适的过渡或间隙配合，轴肩高度要满足轴承内圈的定位要求，同时不能超过轴承内圈的倒角尺寸，避免装配干涉。叉形接头部分的两个销轴孔必须保证同轴度，否则销轴穿入后会产生别劲，加剧孔壁磨损并增大运动阻力；孔的位置尺寸需要与被连接件的耳片宽度匹配，叉口内侧留出足够间隙，保证铰接件在工作角度范围内自由摆动，不发生侧壁摩擦。零件外形沿轴向呈非对称布局，光轴段占据主要长度，叉形座位于一端并向侧向延伸，安装时需要校核轴段伸入支座后的轴向边界，确认叉形座在全行程内不与机架、护罩或相邻零件发生碰撞。轴段末端可根据装配需求加工倒角，便于轴承和衬套的压入；轴肩过渡处应设置圆角，降低应力集中，避免在交变载荷下出现疲劳断裂。

　　叉形座上的通孔可根据受力情况选择光孔或带衬套结构，若铰接处频繁摆动，增设耐磨衬套可显著提升使用寿命，维护时仅需更换衬套而不必更换整个轴件。三维建模过程中，先以旋转特征构建阶梯轴主体，再通过拉伸与切除特征生成叉形连接座，保证轴的中心线与叉形座对称面重合；销轴孔采用同轴切除方式生成，并对孔口进行倒角处理。建模时需重点控制轴肩端面与轴线的垂直度、叉形座两侧面的平行度以及销轴孔与主轴轴线的位置度，这些几何公差直接影响装配后的运动灵活性和载荷分布均匀性。在结构强度方面，长轴段主要承受扭矩和弯曲载荷，轴肩与叉形座交接的根部是应力集中区域，建模时应保留合理的过渡圆角，避免尖角结构；叉形座的厚度需根据销轴传递的最大拉力或剪力进行校核，

　　防止在冲击载荷下发生断裂或塑性变形。该零件的安装边界较为明确，轴向定位依靠轴肩与支座端面贴合，周向可通过键连接、紧定螺钉或销轴实现止转，具体方式取决于机构对回转精度和装拆便利性的要求。若用于频繁正反转的场合，轴与轮毂之间宜采用键连接以消除间隙；若仅需小幅摆动或手动调节，紧定螺钉结构更利于简化装配。整体结构没有复杂曲面，加工工艺性良好，长轴段可通过车削完成，叉形座平面和销轴孔可借助铣削与钻铰工序加工，适合小批量样机制造或备件生产。在设备选型与结构设计阶段，这类带铰接端的阶梯轴能够减少单独加工连接头并装配的环节，使传动链更紧凑，铰接点与支撑轴的位置精度由同一零件保证，有利于降低装配累积误差，提升机构运行的稳定性。
