带双法兰接口的90度弯式输水连接管件

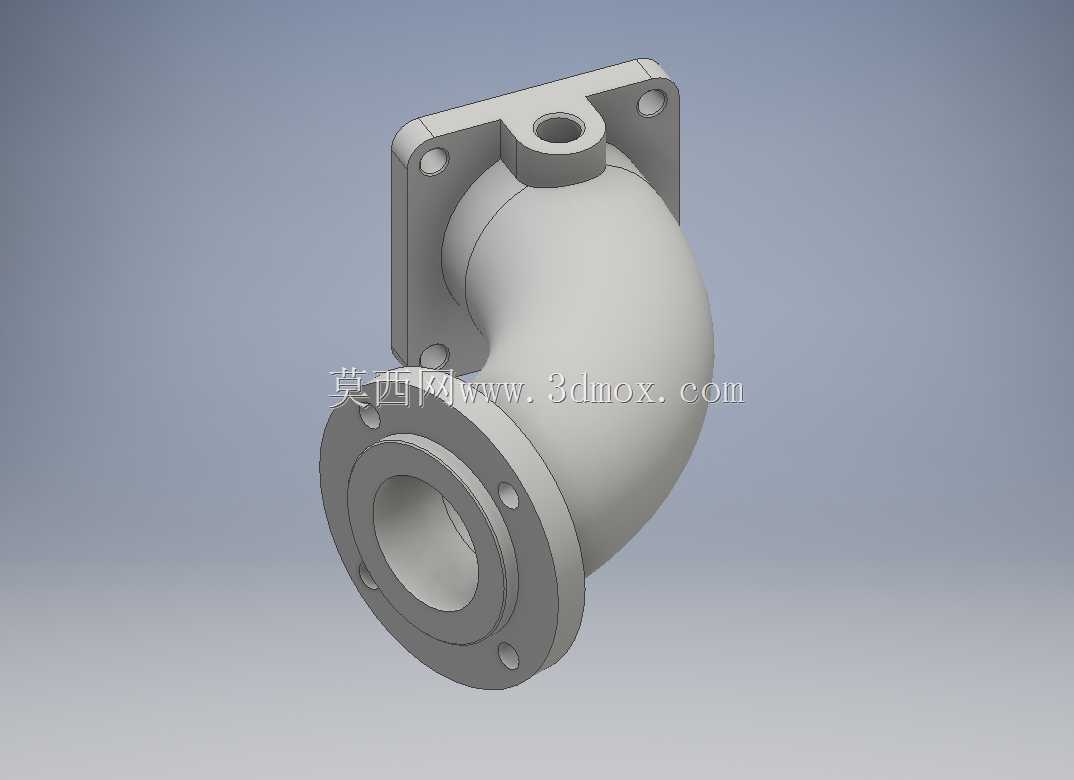

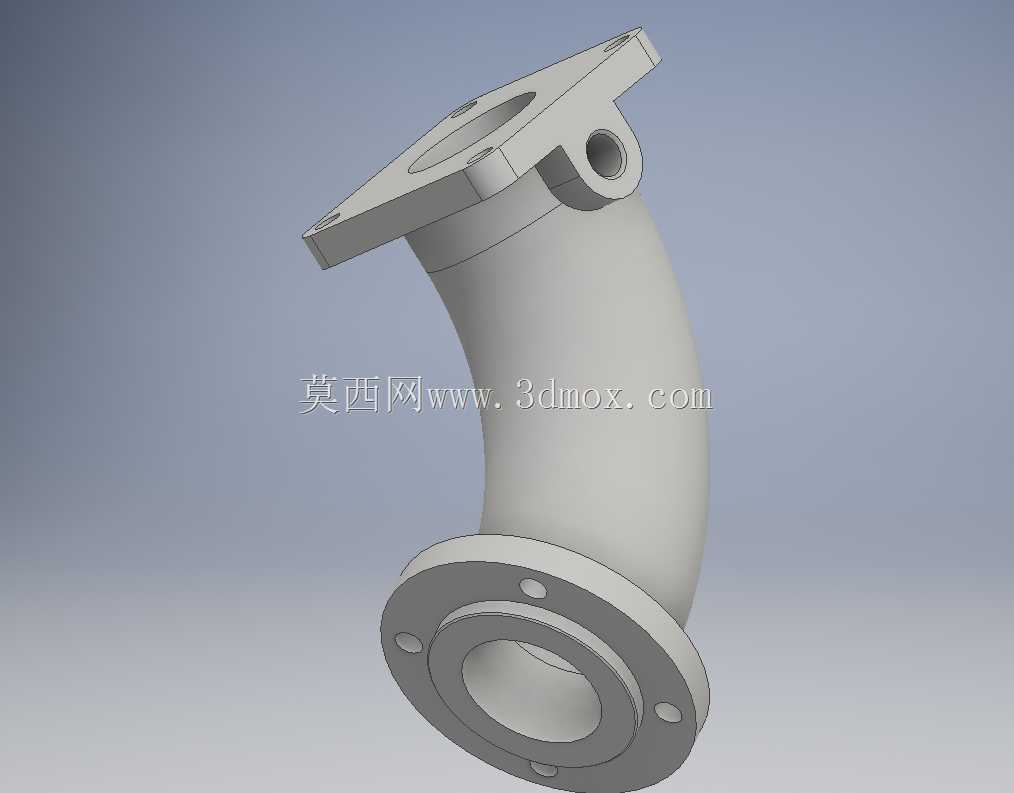

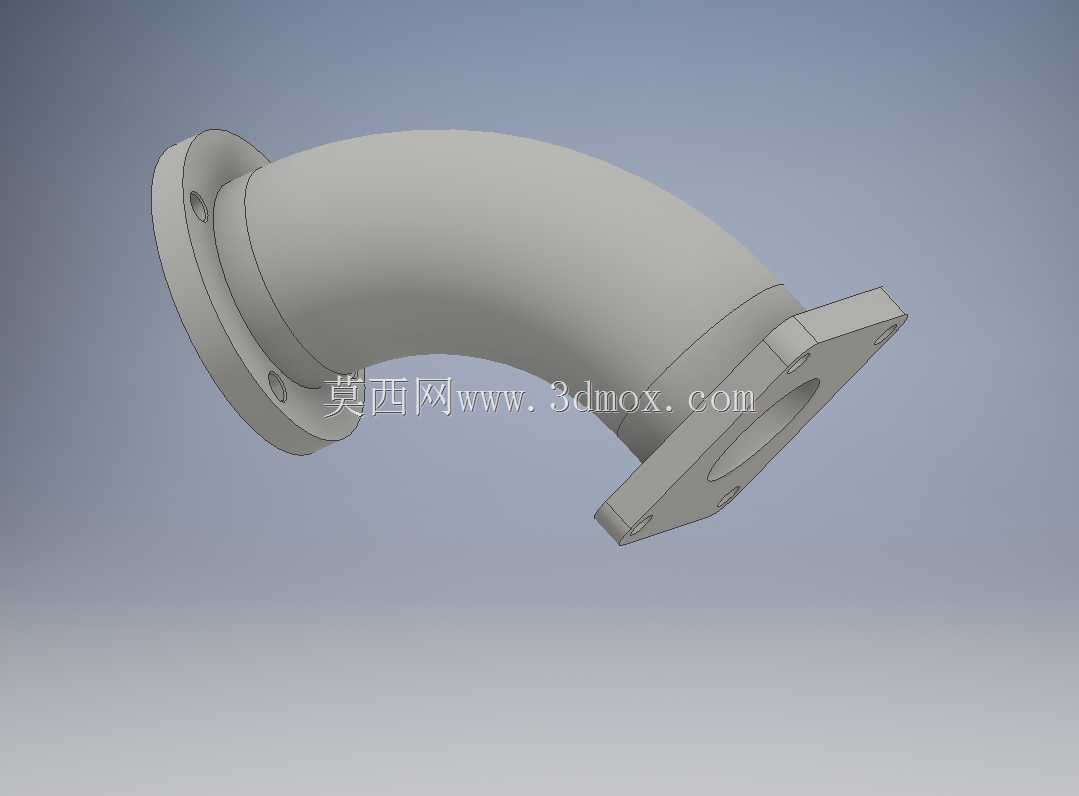

　　在流体输送管路的现场布设中，经常会遇到两段走向呈垂直关系的管路需要对接的工况，尤其是在设备紧凑排布的车间、机组内部，直段管路无法直接完成转向衔接，这时候就需要用到成型的弯式连接件来替代多段拼接的管路，减少焊缝与接头数量，降低泄漏风险。这款90度弯式管件的两端都采用了法兰连接结构，一端为菱形安装法兰，另一端为圆形法兰，分别适配两种不同接口形式的设备或管路，不需要额外制作转换接头，就能直接完成垂直方向的管路转向对接。从实际使用场景来看，这类管件常出现在中小型供水机组、冷却循环系统、给排水支路的布设中，既可以作为设备本体的外接引出管路，也可以作为管路系统中的转向段使用。两端法兰上都预留了均匀分布的螺栓过孔，

　　安装时只需要在对接面加装密封垫片，再穿入对应规格的螺栓逐步拧紧，就能完成可靠连接，这种连接方式的优势在于拆装便捷，后期检修维护时不需要切割管路，松开螺栓即可将整段管件拆下，清理内部流道或者更换密封件都十分方便。管件的主体弯段采用了平滑的圆弧过渡设计，没有出现直角弯折的结构，这种设计能够最大程度降低流体在转向过程中的局部阻力，减少水流经过时的压头损失，同时也能避免直角拐角处出现流道死角，降低杂质沉积、结垢的概率，长期运行时流道的通畅性更有保障。在设计这款管件的三维结构时，首先需要确定两端法兰的相对位置与中心距，这两个参数直接决定了管件安装后能否与两侧接口精准对齐，一旦中心距偏差过大，安装时就会出现螺栓孔错位、强行拉拽对接的情况，

　　运行过程中会产生额外的装配应力，严重时还会导致密封面失效泄漏。弯段的曲率半径也需要结合通径大小合理选取，曲率半径过小会导致流体转向过于急促，阻力损失大幅上升，曲率半径过大则会占用更多的安装空间，不利于在紧凑的设备内部布设，需要在流道性能与安装空间之间找到平衡点。两端法兰的密封面都设计为平面结构，适配常用的非金属平垫片，对安装面的加工精度要求适中，普通的铣削加工就能满足密封要求，不需要额外研磨或者采用特殊的密封结构，能够有效控制加工与使用成本。法兰上的螺栓孔位置需要严格按照对应接口的标准排布，菱形法兰的四个孔位呈对角分布，圆形法兰的孔位沿圆周均匀排布，建模时需要保证所有孔位的位置度公差，避免出现单个螺栓无法穿入的问题。

　　管件的管壁厚度需要根据实际工作压力来选取，既要满足承压强度要求，避免运行过程中出现管壁变形、破裂的问题，也不能盲目增加厚度，否则会造成材料浪费，同时提升管件整体重量，给安装和支撑结构带来额外负担。从安装边界来看，这款管件在安装前需要确认两侧接口的端面平行度与同轴度，法兰对接面之间的间隙要均匀，避免垫片受压不均出现局部渗漏。拧紧螺栓时需要按照对角顺序分次拧紧，不能一次性将单侧螺栓完全锁死，防止法兰面受力不均产生翘曲变形。管件安装完成后，在管路系统进行水压试验时，需要重点检查两个法兰对接面的位置，确认没有滴漏、渗水的情况，再正式投入运行。在三维建模过程中，这类管件的结构看似简单，但每一处尺寸都和实际安装、使用性能直接相关，弯段的曲面过渡要保证顺滑，不能出现局部凹陷或者凸起，否则会干扰内部流态。法兰与弯段的衔接位置要做圆角过渡，减少应力集中，提升管件的整体结构强度，避免在压力波动或者受到外部振动时，衔接位置出现开裂失效的问题。对于管路设计人员来说，这类标准化的弯式法兰管件可以直接调用到管路装配模型中，提前校验安装空间，确认和周边其他零部件、管路之间不会发生干涉，减少现场安装时的返工概率。和采用钢管自行弯制、再焊接法兰的现场加工方式相比，这种一体成型结构的管件一致性更好，尺寸精度更高，焊接变形带来的接口偏差问题也能得到有效避免，更适合批量应用在标准化的流体设备当中。
