立式带座外球面轴承支撑结构设计

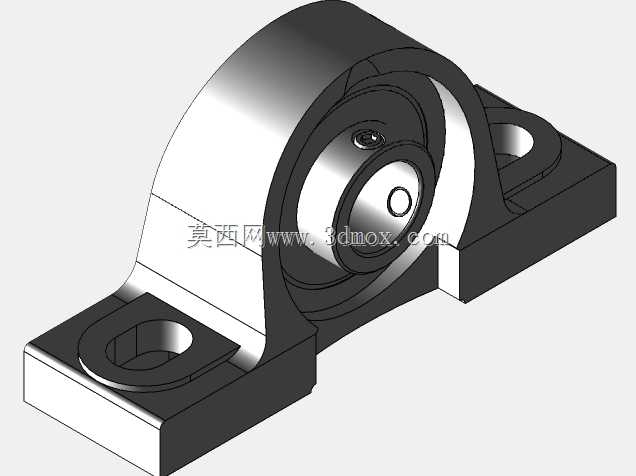

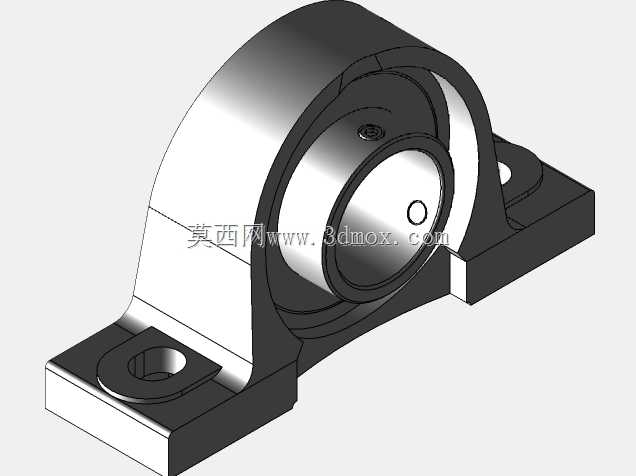

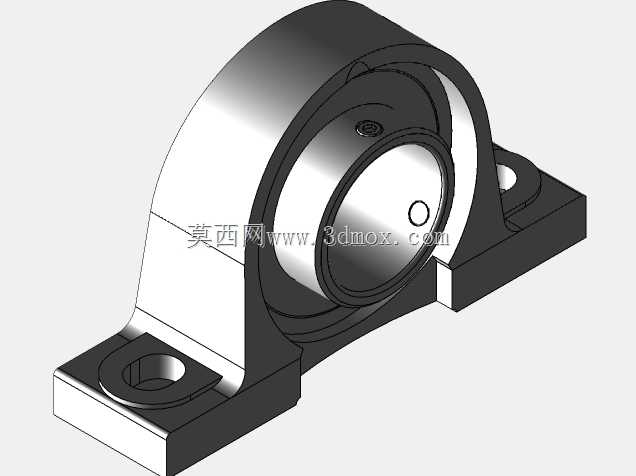

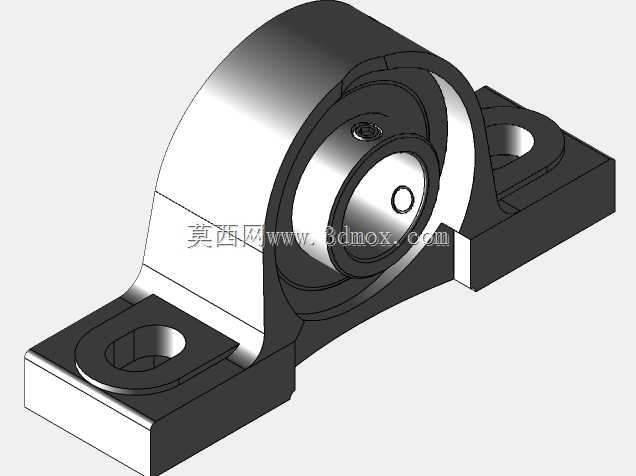

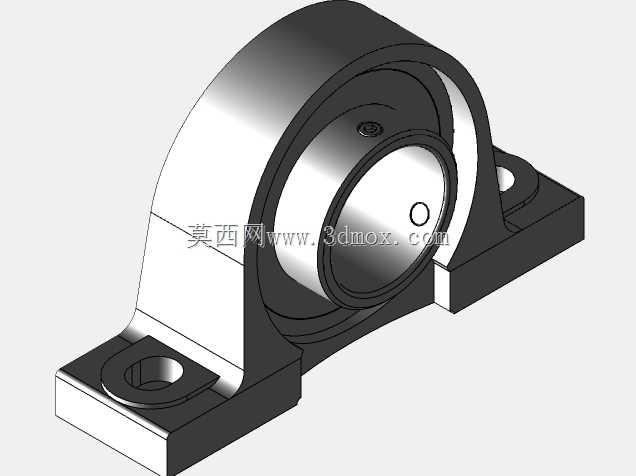

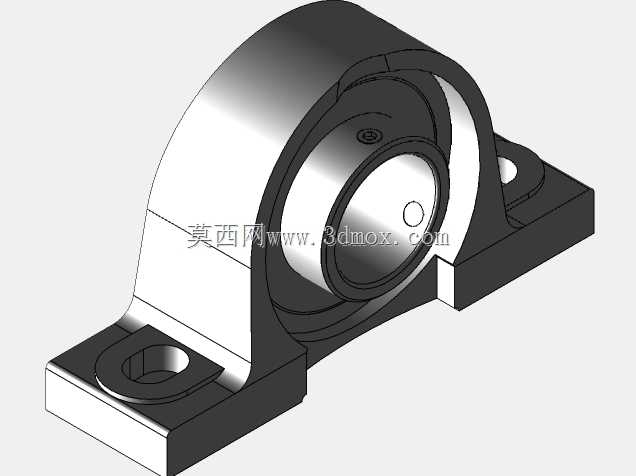

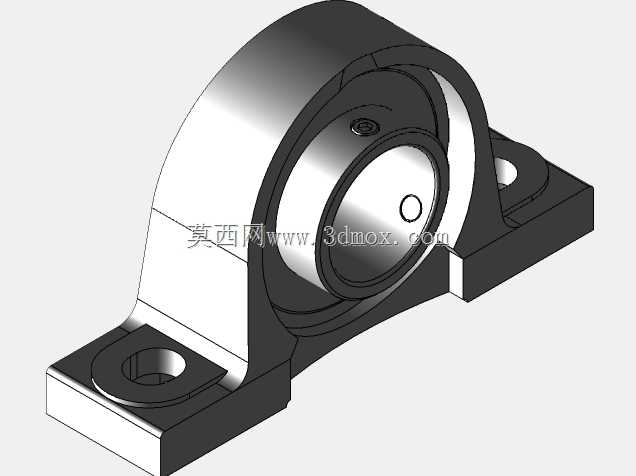

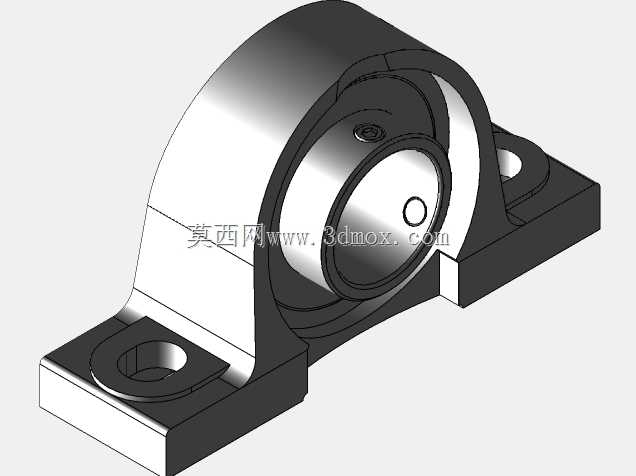

这类带座外球面轴承单元，在轻工输送线、小型农机、食品加工设备的传动布局里应用极广，核心作用是为旋转轴提供稳定径向支撑，同时补偿一定的安装同轴度误差，降低现场安装的调试难度。不同于分体式轴承座需要自行配对轴承、密封件的繁琐结构，该单元将外球面球轴承与铸造立式座整合为一体，出厂时已预填适配工况的润滑脂，配套的密封结构能阻挡常规工况下的粉尘、溅水侵入轴承滚道，减少日常维护频次。

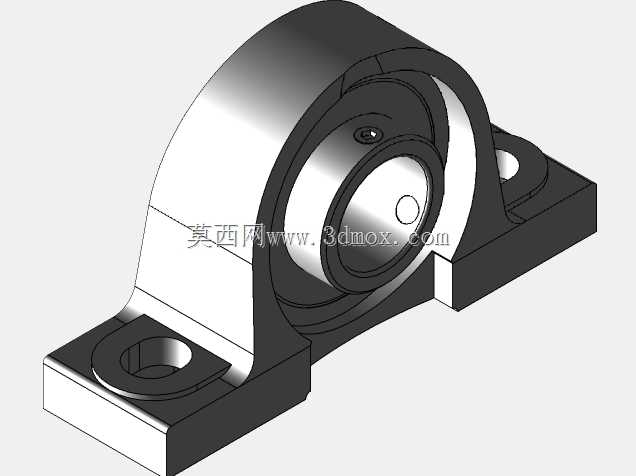

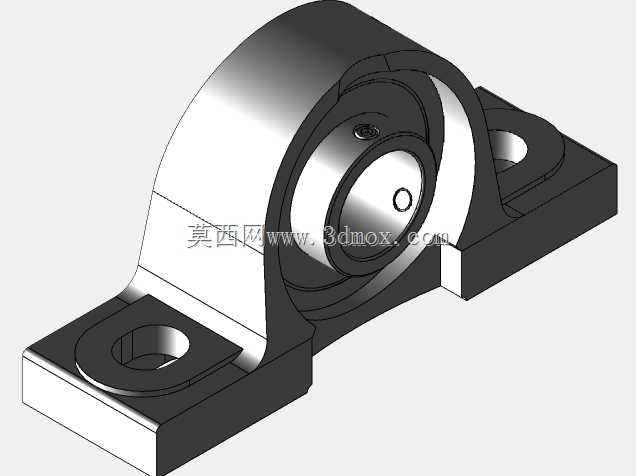

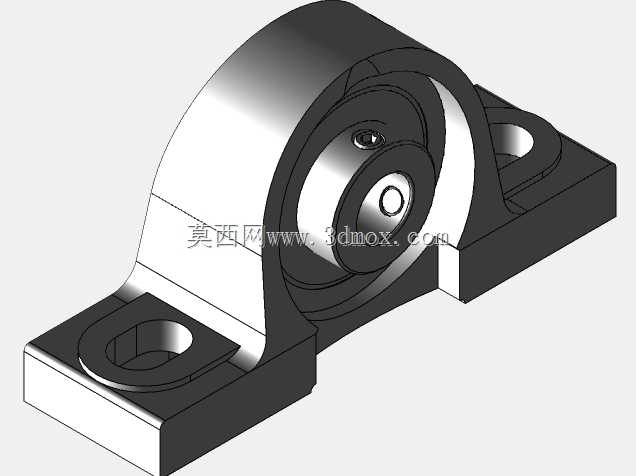

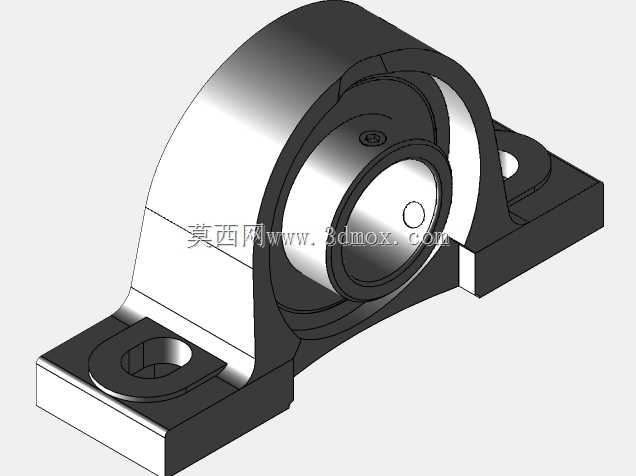

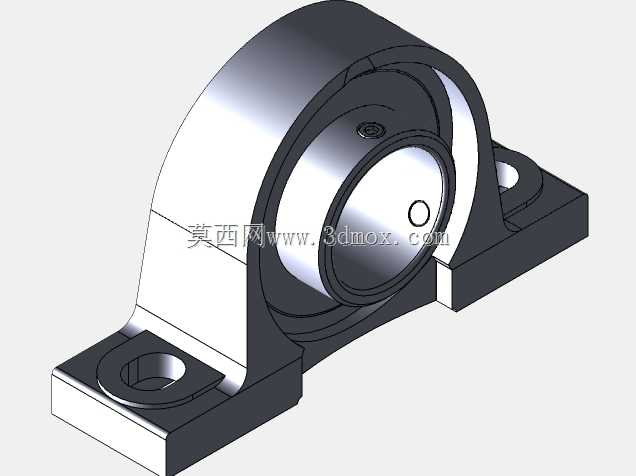

从设计逻辑来看，底座采用双安装孔的菱形布局，安装孔设计为长圆孔形式，允许安装时在一定范围内调整轴系的中心位置，抵消机架焊接、机加工带来的位置误差，适配现场安装的容错需求。轴承外圈与座孔采用球面配合形式，当轴出现小幅挠曲或者安装面存在平面度误差时，轴承可自动调心，避免滚道出现偏载磨损，延长轴承实际使用寿命。轴承内圈采用顶丝锁紧结构，安装时只需将内圈套入光轴，拧紧侧面的紧定螺钉即可完成轴向固定，无需额外加工轴肩、锁紧螺母槽，大幅降低配套轴的加工成本。

从安装边界来看，底座的两个安装孔中心距、轴承中心到底座安装面的中心高是选型时的核心参数，直接决定了该单元能否适配现有机架的安装空间；轴承内孔直径决定了适配的轴径范围，选型时需匹配传递扭矩对应的轴径强度要求。整体结构的外形轮廓做了圆角过渡处理，既避免铸造应力集中，也能减少安装调试过程中的磕碰划伤。在实际设备布局中，这类轴承单元常成对使用，分别支撑传动轴的两端，搭配不同密封形式可适配多粉尘、轻度潮湿的工况，相比标准深沟球轴承加独立轴承座的组合，装配效率提升40%以上，非常适合批量设备的快速装配需求。设计建模时，需重点保证座孔球面与轴承外圈球面的配合公差，安装面的平面度要求，以及顶丝孔与内孔的位置度，避免安装后出现锁紧失效、转动卡滞的问题。
