带立式安装座的外球面轴承组件

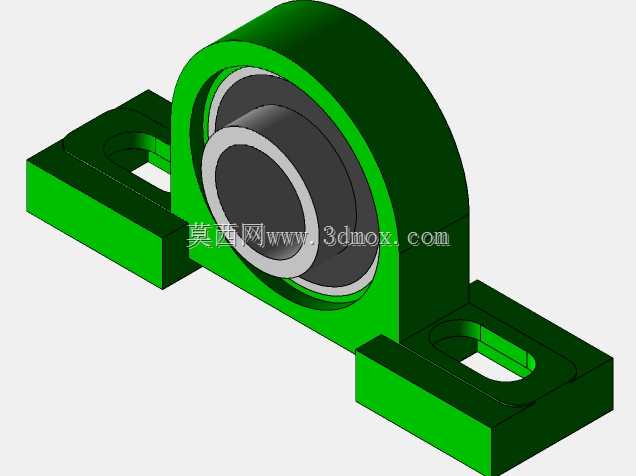

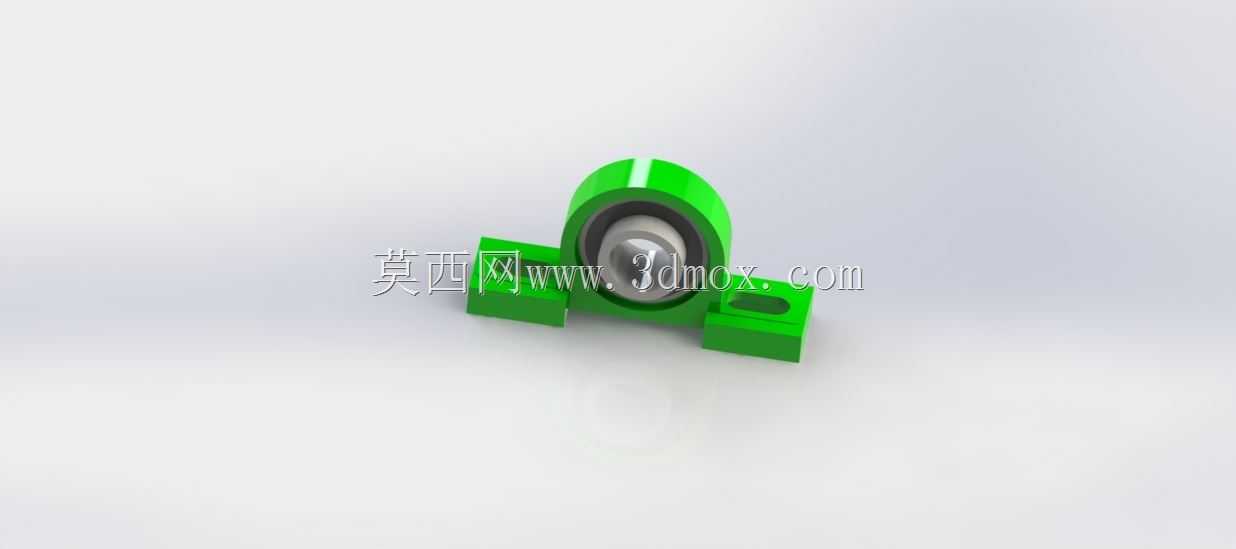

这款带座轴承组件常见于各类轻工输送线、小型农机传动端、食品包装设备的辊筒支撑位，核心作用是为旋转轴提供稳定径向支撑，同时补偿安装过程中产生的少量轴系同轴度误差，降低轴端加工的精度要求，减少现场装配的调试工作量。从结构设计来看，组件采用分体式组合思路，核心的外球面轴承嵌入铸造成型的立式支座内，支座两侧伸出带安装孔的固定脚，安装孔设计为长圆孔形式，允许安装时在一定范围内调整轴的中心距，适配不同安装基面的公差偏差，避免因基座加工误差导致轴承憋劲、提前失效。轴承外圈的球面结构与支座内的球面型腔配合，可自动适应轴运行中产生的轻微挠曲，在长轴跨距支撑、多支点传动的场景下，能有效抵消轴的挠度变形带来的附加载荷，延长轴承的实际使用寿命。外形与安装边界方面，支座整体为对称式立式结构，中心轴承位的凸起高度经过优化，既保证轴承外圈有足够的包裹支撑强度，又不会占用过多轴向安装空间，两侧安装脚的底面为精加工平面，安装时可直接贴合设备的安装基板，无需额外加工适配垫块；安装孔的孔距、中心高尺寸均遵循通用带座轴承的安装规范，可直接替换同规格的常规带座轴承产品，无需改动原有设备的安装基面结构。实际应用中，这类组件不需要复杂的维护结构，轴承自带的密封结构可阻挡常规工况下的粉尘、碎屑进入轴承滚道，在普通车间环境、户外轻型设备上都能稳定运行，设计建模时重点还原了支座的铸造圆角、安装孔的倒角、轴承与支座的配合间隙，同时保留了轴承端面的密封盖结构细节，可直接用于设备装配的干涉检查、安装模拟，也能作为非标传动结构设计时的选型参考模型，帮助设计人员快速确认安装空间、匹配对应轴径的支撑方案，减少重复建模的工作量。
