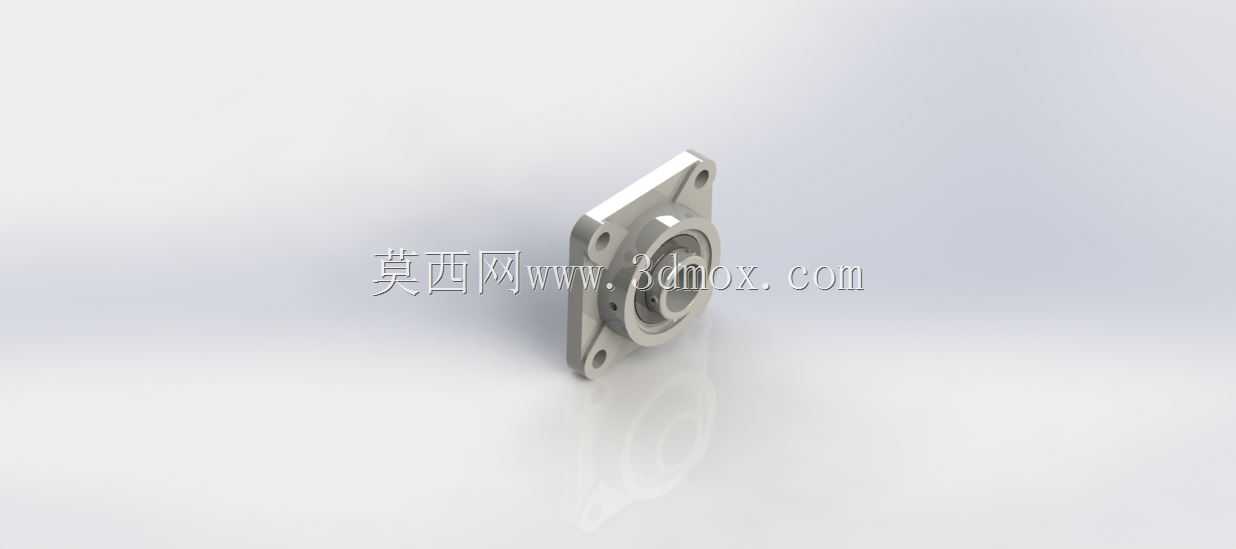

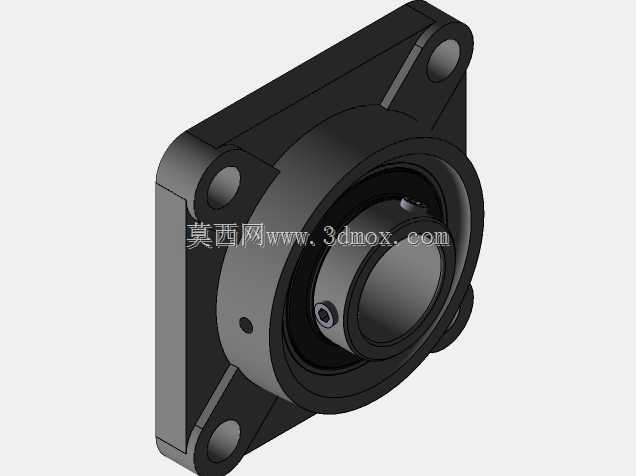

UCF207方形法兰带座外球面轴承结构

在轻工输送线、小型食品加工设备、农用辅助机具的传动布局里，这类方形法兰带座外球面轴承的出镜率一直不低，它不需要额外加工复杂的安装基座，只要在安装面板上预留对应螺栓过孔，就能直接完成轴承单元的固定，大幅降低了中小设备的机架加工成本。从结构设计逻辑来看，这个部件把外球面球轴承的调心特性和方形铸造座的刚性支撑做了整合，轴承内圈通过顶丝与穿过的传动轴锁紧，即便传动轴存在少量的安装同轴度偏差，或是设备运行中出现小幅的轴系挠变，轴承外圈与座体的球面配合面也能自适应调整角度，避免轴承出现憋劲、过早磨损的问题。方形法兰座的四个安装孔呈对称分布，安装时可以从面板外侧直接穿入螺栓紧固，相比立式轴承座需要卡在机架卡槽内的安装方式，它更适合用在设备侧壁、护板这类垂直安装面的支撑场景，比如皮带输送机的端部辊筒支撑、小型风机的叶轮轴固定、包装设备的导辊轴定位，都能看到这类轴承座的应用。从安装边界来看，方形座的四个安装孔中心距遵循行业通用的尺寸规范，适配的轴径对应207系列轴承的标准参数，座体的法兰厚度经过载荷校核，能承受中等强度的径向载荷与少量的轴向窜动，轴承自带的密封结构可以阻挡日常工况下的粉尘、少量溅水侵入轴承内部滚道，减少日常维护的注脂频次。建模过程中需要重点关注几个配合面的尺寸精度：一是轴承内圈的内孔公差与顶丝孔的位置，要保证和传动轴锁紧时不会出现偏心；二是座体与轴承外圈配合的球面尺寸，要保证调心转动的顺畅度，不能出现卡滞；三是法兰安装面的平面度，避免紧固螺栓后座体出现形变，挤压轴承外圈导致转动阻力增大。另外座体的铸造圆角、安装孔的沉台结构也需要还原到位，这些细节不仅影响模型的写实度，也直接对应实际加工时的工艺合理性，比如安装孔的沉台可以让螺栓头完全沉入，不会突出法兰面干涉周边的零部件布局，铸造圆角则能减少铸件的应力集中，提升座体的抗冲击能力。在实际选型替换时，只要安装孔位尺寸、适配轴径、载荷等级匹配，这类标准件可以直接互换，不需要重新改动周边的安装结构，这也是它在通用机械设备里被广泛应用的核心原因。
