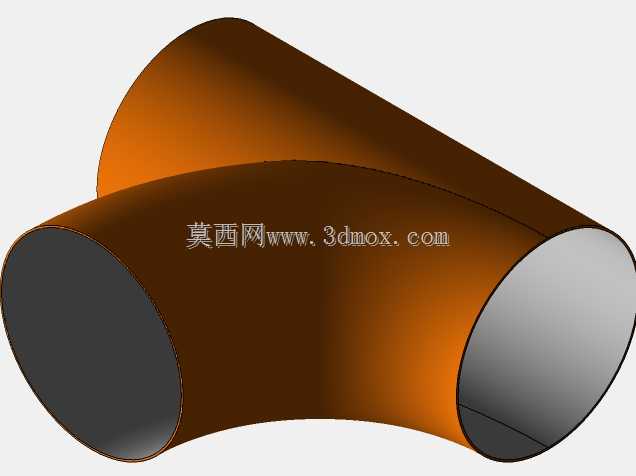

EDFV分流器曲面汇流管道结构设计

这类分流汇流管道结构，常应用在暖通空调风路分配、工业流体输送支路分流、工艺管路介质汇流场景中，核心作用是在不额外增设多通接头的前提下，实现单路输入与双路输出、或是双路输入与单路输出的流体导向，减少管路连接节点，降低介质在节点处的压损与泄漏风险。从结构设计逻辑来看，该管道采用大曲率平滑曲面过渡，没有直角弯折结构，能够避免流体在转向位置形成涡流区，减少介质输送过程中的能量损耗，同时也能降低含颗粒介质在弯折处的淤积概率，适配气、液以及低浓度固液混合介质的输送需求。设计过程中首先要确定主通路与分支通路的通径匹配关系，根据目标流量分配比例调整两个管路的交汇角度，曲面过渡段的曲率半径需要结合管路公称通径设置，通常曲率半径不小于1.5倍通径，才能保证流体流动状态平稳，避免局部阻力系数过高。安装边界层面，该结构两端的圆形接口为标准对接面，可直接匹配同通径的法兰、快接接头或是焊接管路，安装时需要注意交汇段的朝向，保证分流或汇流的方向与介质流动方向一致，避免出现反向流阻增大的问题。结构壁厚根据输送介质的工作压力设置，常规低压输送场景下壁厚满足管路刚度要求即可，高压场景则需要在曲面交汇位置做局部加厚处理，抵消介质压力在交汇曲面处产生的应力集中。不同于常规铸造三通结构，该曲面弯管式分流结构的流道内壁全程平滑无凸起，没有拼接焊缝带来的内壁不平整问题，能够有效降低流体输送过程中的噪音，同时减少介质残留，在食品级流体输送、洁净风路系统中也能适配使用。建模过程中需要重点处理两个圆柱管路的相贯面过渡，保证曲面连续无折痕，避免后续加工或3D打印时出现结构断层，同时接口端面的垂直度需要严格控制，保证对接时的密封性能，避免安装后出现渗漏问题。
