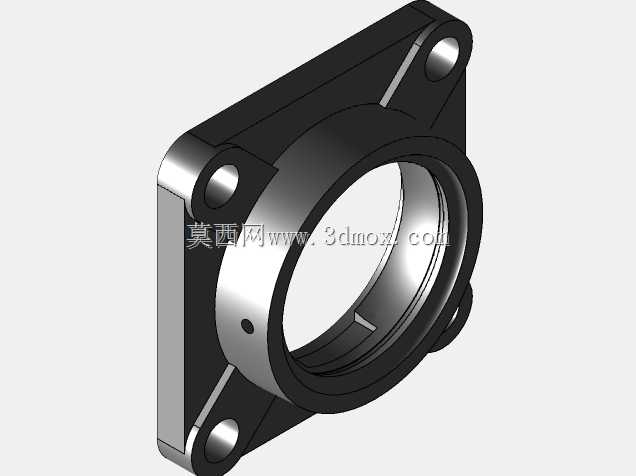

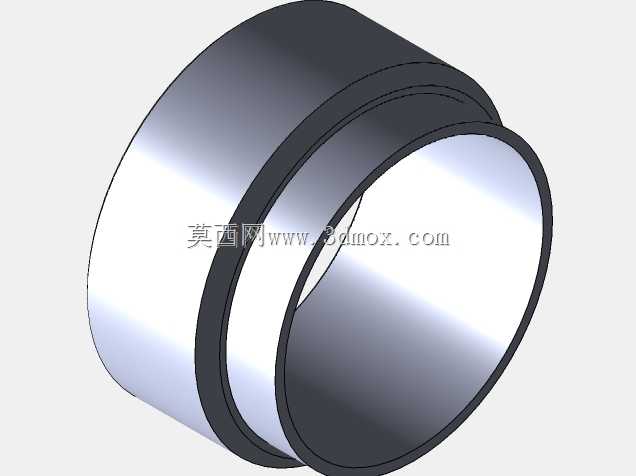

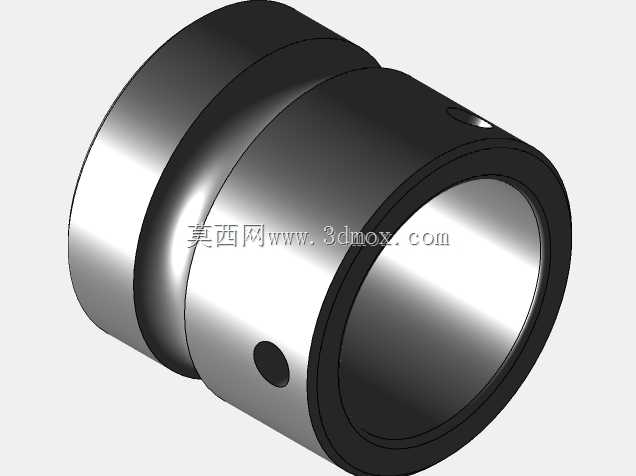

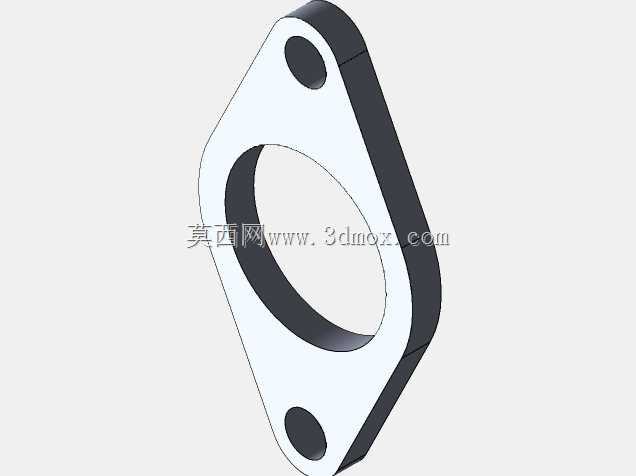

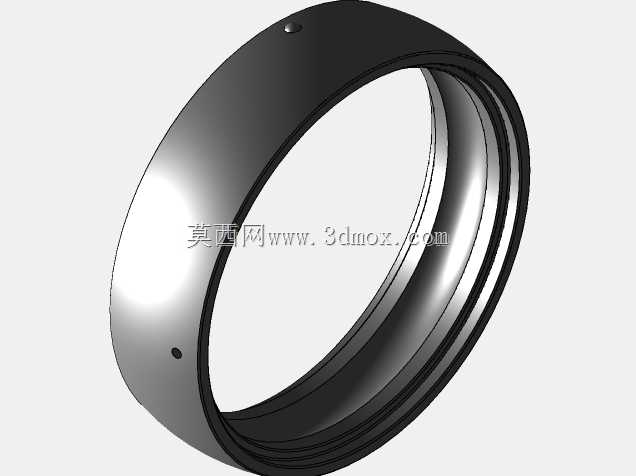

方形法兰式轴承安装支撑座结构

这类方形法兰式支撑结构，常被应用在轻工输送线、小型自动化专机、食品包装设备的传动轴系中，主要承担径向载荷传递，同时为旋转轴提供稳定的轴向定位基准，避免轴系运转过程中出现径向跳动偏移的问题。从结构设计逻辑来看，主体采用方形安装法兰与一体式轴承容纳腔的组合结构，四个角位预留的通孔为安装固定位，可直接通过螺栓将整个座体锁定在设备墙板或者安装立板上，不需要额外制作适配安装支架，能大幅缩减现场装配的调整工作量。容纳腔的内壁加工有定位台阶，可与标准外球面轴承或者深沟球轴承的外圈形成过盈配合，腔体内壁侧的小定位孔可装入紧定螺钉，锁定装入的轴承外圈，防止轴承在长期运转过程中跟转出现座体磨损。设计时将安装法兰面与轴承腔的轴线做了严格的垂直度公差约束，能保证轴系安装后与安装面保持垂直，避免轴系出现偏载导致轴承早期失效。从安装边界来看，方形法兰的对角安装孔距适配常规轻载传动的安装空间，整体座体的轴向厚度控制在紧凑范围内，不会在设备外侧占用过多安装空间，适合安装空间局促的小型设备布局。座体的法兰边缘做了小倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在安装时起到导向作用，方便螺栓顺利穿入安装孔。轴承腔的端口处做了轻微的倒角导入结构，压装轴承时不需要额外找正，可直接顺着导入角将轴承平稳压入腔体内，减少装配时的轴承磕碰损伤。这类支撑座在实际使用中，可根据应用场景搭配不同密封形式的轴承，在粉尘较多的木工加工设备、有少量溅水的清洗设备中都能稳定工作，不需要额外加装复杂的密封防护结构。结构建模过程中，需要重点关注安装孔的位置度公差、轴承腔的圆柱度公差、法兰安装面与腔体轴线的垂直度公差，这些形位公差直接决定了轴系安装后的运转精度，若公差控制不当，会直接导致轴系运转阻力增大、轴承温升过快，缩短整套传动部件的使用寿命。在选型适配时，可根据所需承载的轴径选择对应规格的腔体尺寸，同时根据设备的载荷大小确认座体的材质选型，轻载场景下采用铸铝材质可降低整体重量，重载场景下采用铸铁材质可提升结构刚性，满足不同工况的使用需求。
