小型手扶式农用耕地耙具结构设计

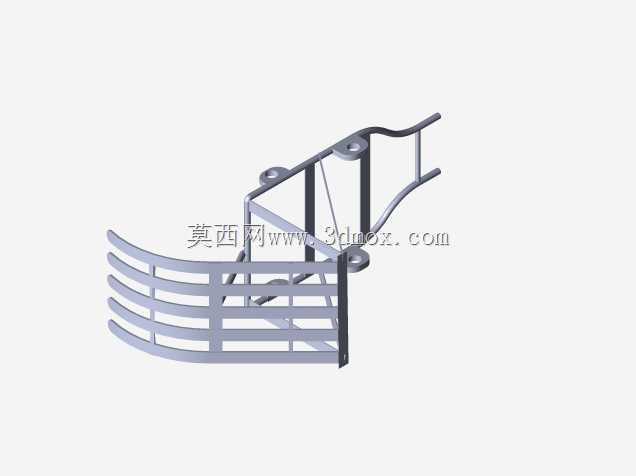

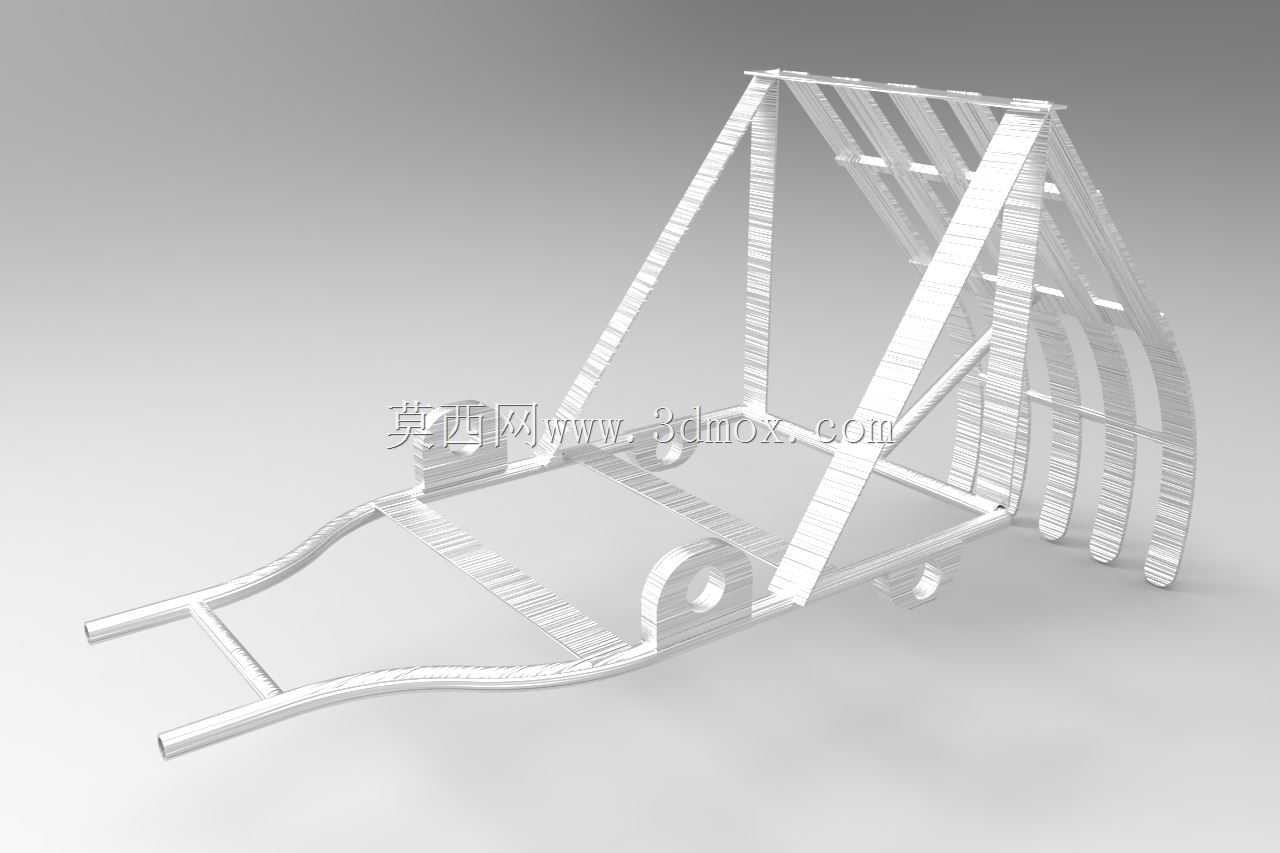

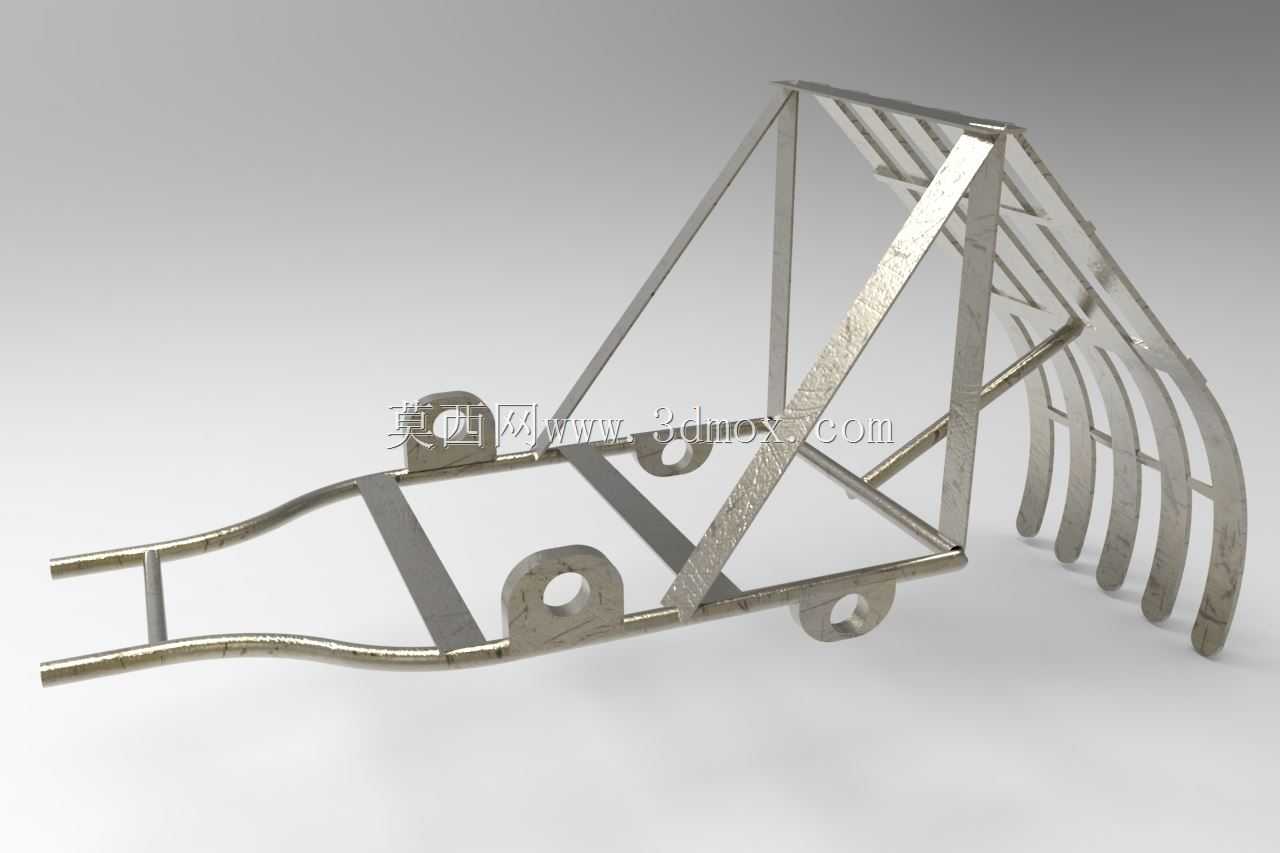

这款手扶式耕地耙具主要面向丘陵地带零散地块、山区小块农田、家庭菜园及小型农场的耕整作业场景，适配没有大型农机通行条件的狭窄作业区域，可由单人手扶操作，也可搭配小型手扶拖拉机牵引使用，解决大型耕整设备无法覆盖的边角地块耕作需求。从结构设计来看，整体采用框架式焊接结构，前端设置两根平行的手扶操作杆，杆身做了符合人体工学的弧度弯折，操作时握持高度适配成年使用者站立姿态，无需过度弯腰即可控制行进方向与作业深度。主体框架采用矩形管材焊接成型，兼顾结构强度与整体重量控制，避免过重导致单人转移困难，框架中部预留了牵引连接座，可通过销轴快速连接小型牵引动力，也可在人力推动下完成轻量作业。后端作业部件为多组平行排列的弧形耙齿，耙齿采用渐变弧度设计，入土端做了收窄打磨处理，入土阻力小，作业时可切入表层土壤10至15厘米深度，将板结土壤破碎、整平，同时可将地表残留的作物残茬、杂草翻压至土层下方，为后续播种、移栽作业整理出平整疏松的种床。耙齿上方设置了格栅式挡土架，作业时可阻挡被耙齿带起的土块向后飞溅，避免伤到操作人员，同时格栅间隙可让细碎土壤顺利漏下，不会出现积土堵料的问题。两侧框架设置了加强斜撑，从手扶杆根部直接延伸至耙齿安装横梁，形成稳定的三角受力结构，在遇到土壤中夹杂石块、作物根系等障碍物时，可有效分散受力，避免框架变形或耙齿断裂。安装边界方面，整体作业幅宽控制在80厘米以内，可顺利通过宽度1米以下的田埂、乡间小路，整体长度不超过1.2米，转向灵活，在面积不足1亩的零散地块内可轻松掉头、调整作业路线，不需要预留过大的转弯空间。耙齿与主框架采用螺栓紧固连接，当单个耙齿出现磨损或变形时，可单独拆卸更换，不需要整体更换作业部件，降低日常维护成本。在实际使用场景中，这款农具可完成菜地翻整、果园行间浅耕、作物播种前的松土碎土作业，相比传统人力锄头，作业效率可提升5倍以上，相比大型旋耕设备，购置与使用成本极低，且不需要专业操作技能，普通农户经过简单熟悉即可上手使用。设计过程中充分考虑了农村实际使用环境，所有焊接部位都做了焊渣清理与圆角处理，避免尖锐棱角划伤使用者，整体结构没有复杂的传动部件，日常仅需对连接销轴处定期涂抹润滑脂即可，故障率极低，适合在基础设施不完善的乡村地区长期使用。
