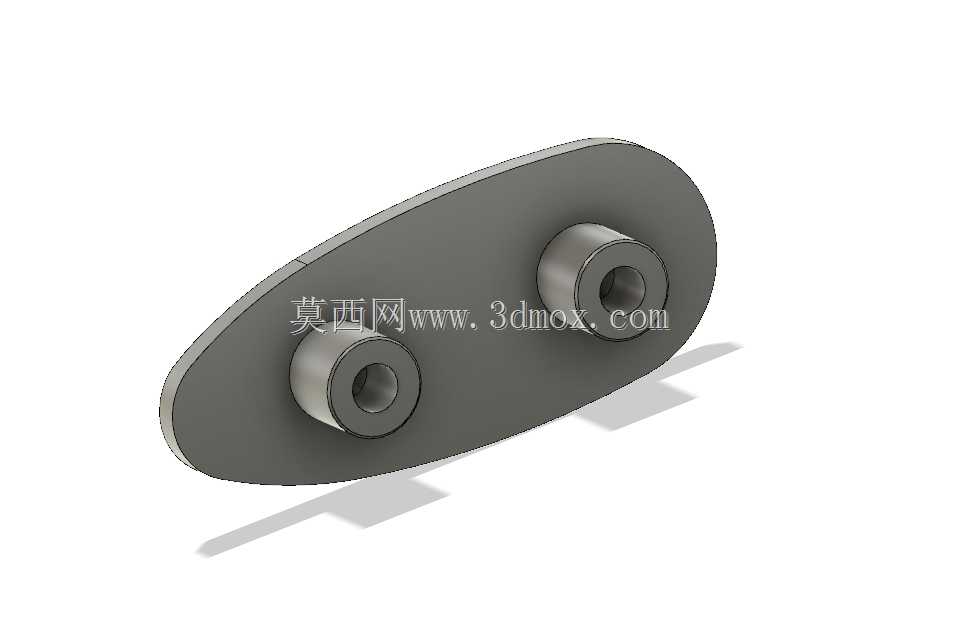

双凸台椭圆安装固定连接支架

这类带双凸台的椭圆安装支架，在轻工输送设备、小型自动化装配工位的辅助定位结构中十分常见，日常多用来承装小型导向轴、传感器安装杆或是微型滚轮组件，作为相邻两个功能部件的中间连接载体，不需要额外做复杂的拼接调整，自身结构就能同时满足两个同轴类零件的定位固定需求。从结构设计逻辑来看，底座采用长椭圆的扁平形态，首先是为了适配安装面存在一定孔位偏差的现场工况，椭圆轮廓的长边方向预留了足够的安装调整余量，现场装配时不需要重新扩孔或者补焊安装板，顺着椭圆长轴微调位置就能对准配合部件的轴心，比圆形底座的适配性更强，也比方正的安装座更节省安装空间，在狭窄的设备机架间隙里也能顺利布置。两个带中心通孔的凸台采用同轴等高设计，凸台的外径与中心孔的孔径匹配常规的小直径光轴安装公差，凸台的高度刚好满足配套轴套的轴向安装长度，不会因为凸台过高导致零件装配后出现悬臂晃动，也不会因为凸台过浅导致轴类零件插入深度不足、运行中出现松脱。底座的厚度经过受力校核，在承受两个凸台传递的径向载荷时，不会出现底座翘曲变形的问题，椭圆边缘做了均匀的圆角过渡，既避免加工和装配过程中锐边划伤操作人员，也能减少应力集中，在设备长期运行产生振动的工况下，不会从边缘位置出现疲劳裂纹。安装边界方面，这类支架的整体外轮廓尺寸适配常规的40系列铝型材安装面，底座上可以根据实际需求在椭圆平面的空余位置加工沉头安装孔，直接用内六角螺丝固定在型材槽面上，不需要额外制作转接板，两个凸台的中心距按照常用的小型滚轮组、双导杆导向单元的标准间距设计，装配后两个配套零件的平行度、同轴度可以直接靠支架的加工精度保证，省去了装配时反复打表找正的步骤。实际应用中，这类支架常被用在小型皮带输送机的侧边挡轮安装、标签送料机构的导向辊固定、小型检测设备的传感器支架安装等场景，自身结构简单，加工难度低，采用常规的铣削加工就能完成所有尺寸的加工，不需要特殊的工装夹具，批量加工时的成本控制优势十分明显，同时因为没有复杂的曲面和薄壁结构，不管是采用金属切削加工还是3D打印打样，都能快速得到合格的样件，适配新产品研发阶段的快速迭代需求。
