机械加工用可调式限位压紧支座结构

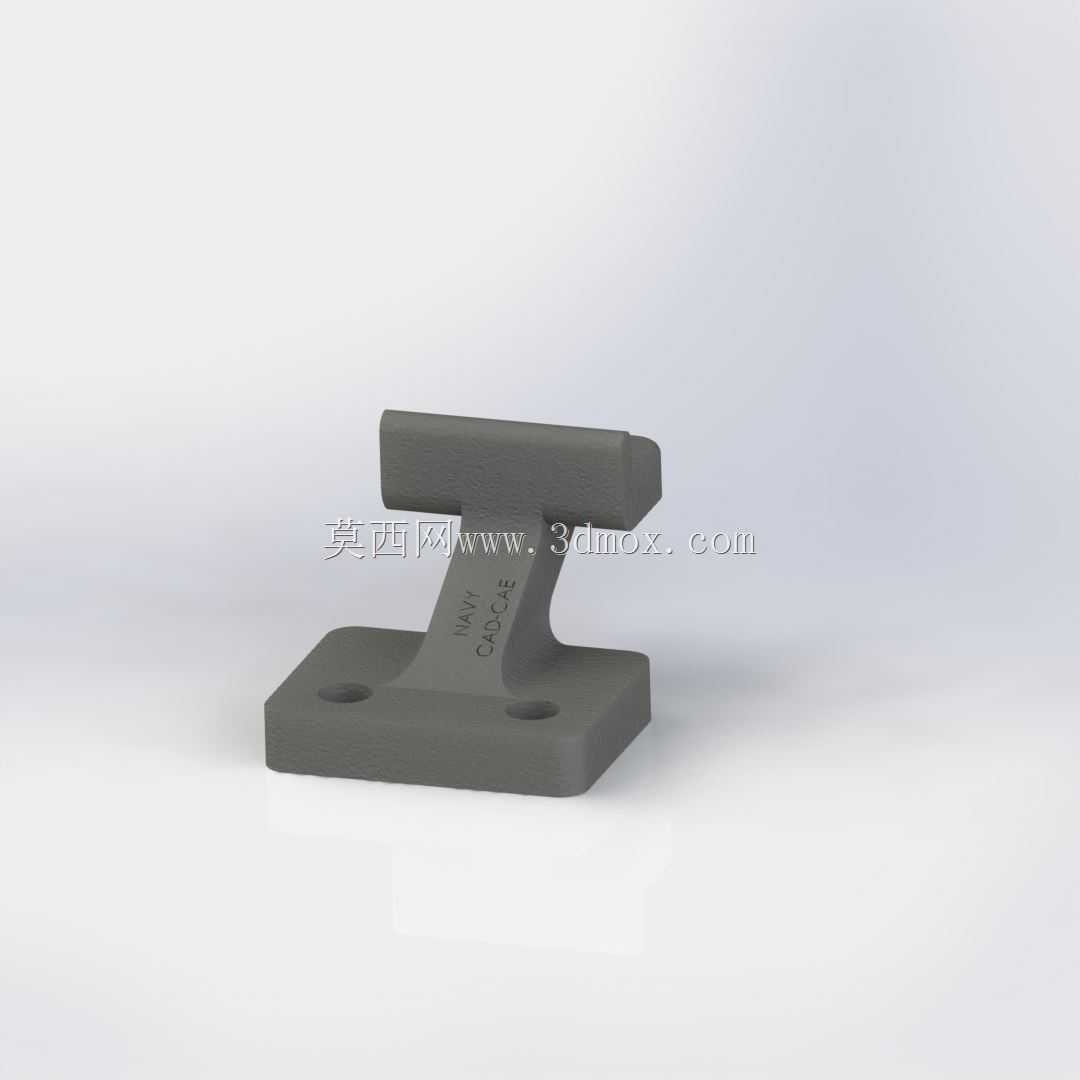

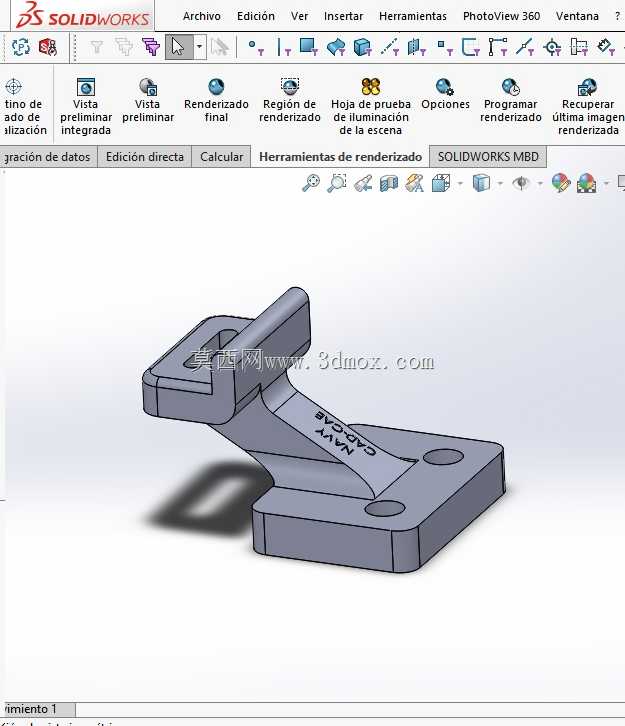

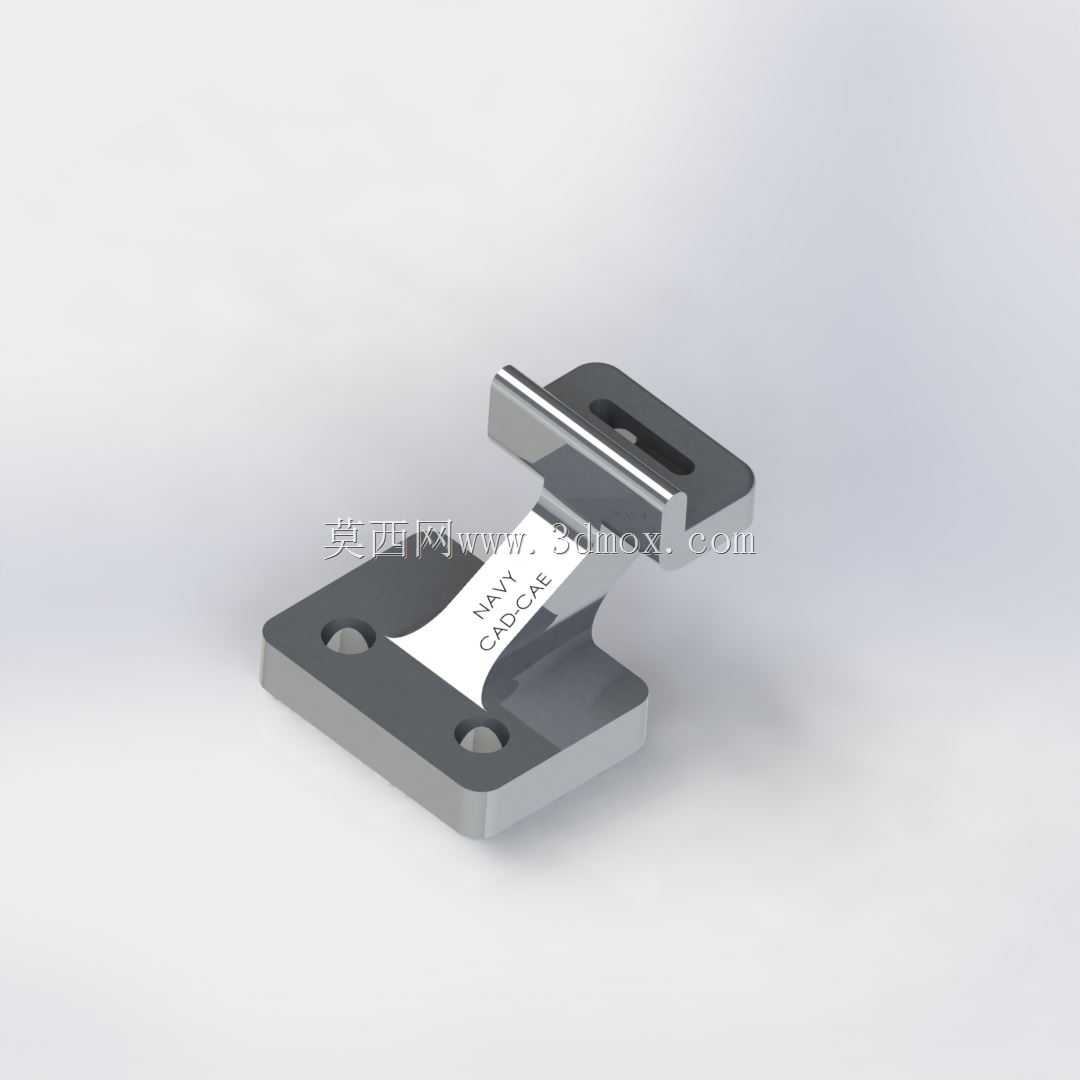

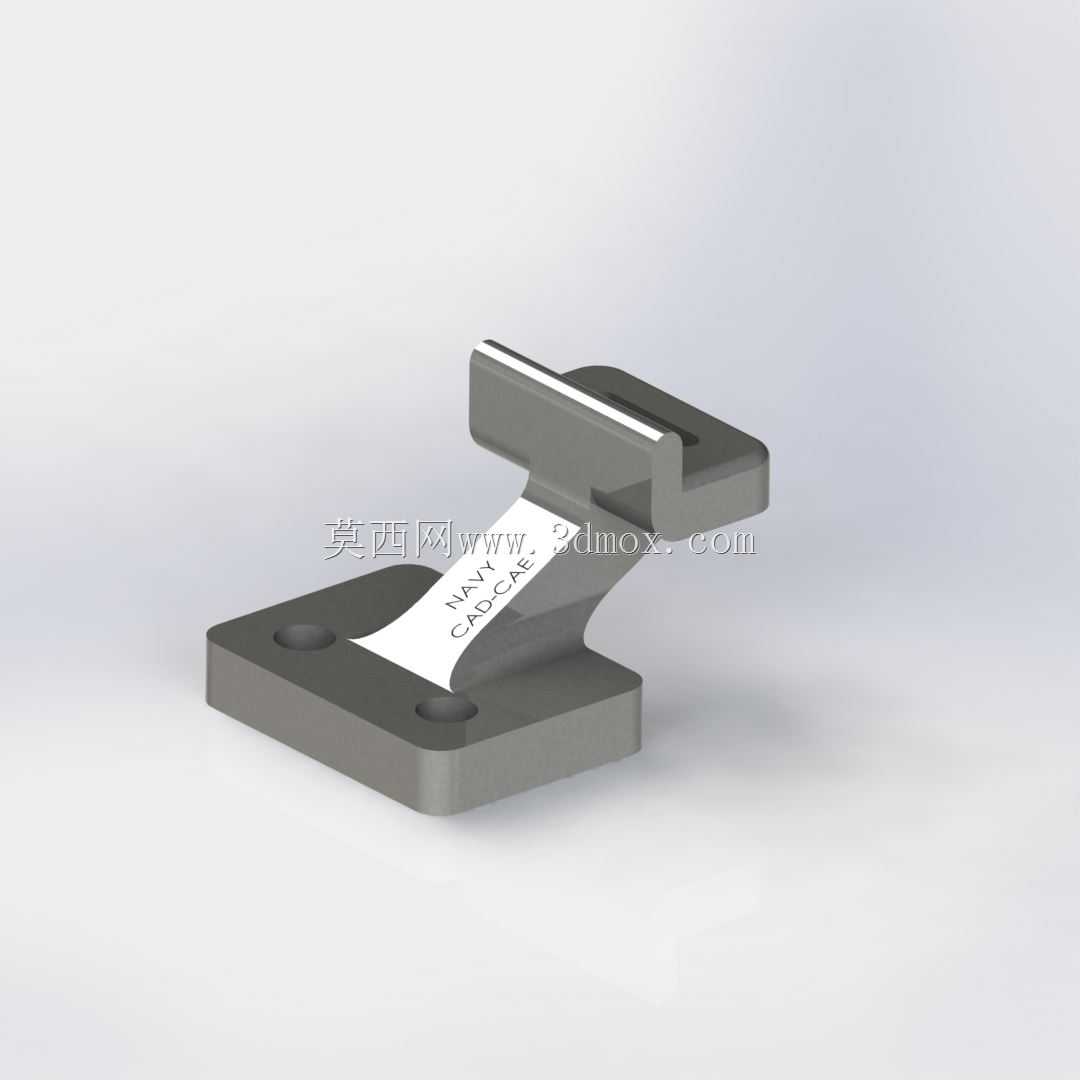

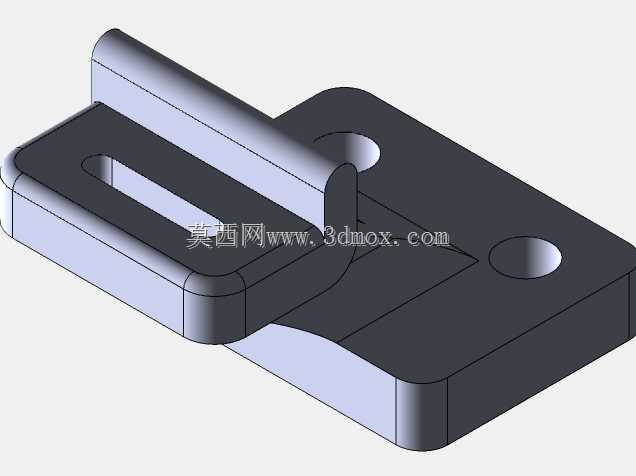

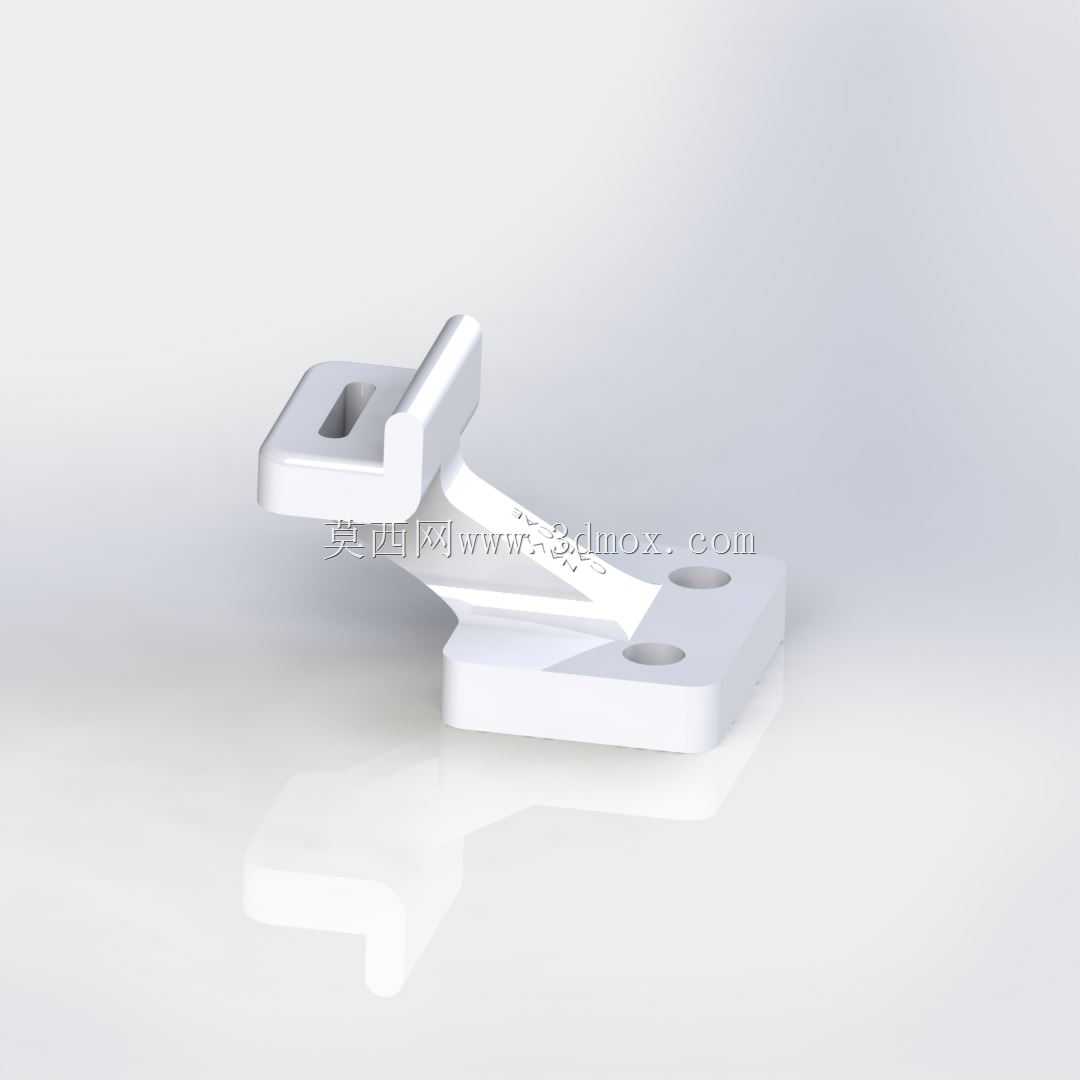

这类压紧限位支座常出现在小型机加工工装、检测工位的定位模组里，日常做小尺寸铝件、塑胶件的铣削、钻孔工序时，能快速对工件侧边做顶紧限位，避免加工过程中工件受切削力偏移，也可在半自动装配工位作为物料挡停的承载构件，适配小行程的位置调整需求。从结构设计来看，底座采用带沉头孔的平板构型，两个安装孔位的孔距留足了安装冗余，可适配M4到M6规格的内六角螺栓固定，安装时不需要额外加工避让槽，直接锁附在工装基板的T型槽或者螺纹孔阵列上即可，底座与上方压紧臂的连接段做了斜向过渡的加强筋结构，既降低了整体重量，又能保证压紧臂受侧向力时不会出现根部断裂的问题，过渡处的圆角做了R2的处理，避免应力集中导致的长期使用疲劳变形。上方的压紧臂开了长条形调节槽，槽宽适配标准M5螺栓，可实现沿臂长方向15mm范围内的位置调整，能兼容不同宽度的工件限位需求，压紧臂的工作面做了平面铣平处理，表面粗糙度控制在Ra1.6以内，和工件接触时不会刮伤工件表面，也能保证顶紧时的接触面积足够，不会出现点接触导致的压痕。设计时特意将整体的安装高度控制在较低区间，整体垂直高度不超过30mm，不会和加工刀具的走刀路径产生干涉，在做小型零件的侧面定位时，不需要额外垫高支座就能匹配工件的定位高度，斜向连接段的倾斜角度做了45度优化，既给下方的安装螺栓留出了扳手操作空间，又能让压紧臂的受力直接传导到底座的安装孔位附近，减少力臂过长带来的结构形变。这类构件在实际使用时，不需要搭配复杂的驱动组件，手动拧紧调节螺栓就能完成位置锁定，维护成本极低，磨损后直接更换即可，在小批量多品种的加工场景下，能大幅减少工装调整的时间，也可多个组合使用，完成异形工件的多点定位支撑，适配不同工位的快速换型需求。
