索波特斜视角机械支撑定位结构件

　　该斜置支撑结构件的设计初衷，是为了解决生产线上斜向工装定位时，常规直角支座无法匹配安装倾角、长期受侧向力易出现应力集中断裂的问题。在汽车焊装工装的侧围板定位工位、自动化装配线的斜向工件承托工位、以及检测平台的斜置载物固定场景中，这类带倾斜支撑立面的构件是保证工件定位精度、分散承载应力的核心基础零件。

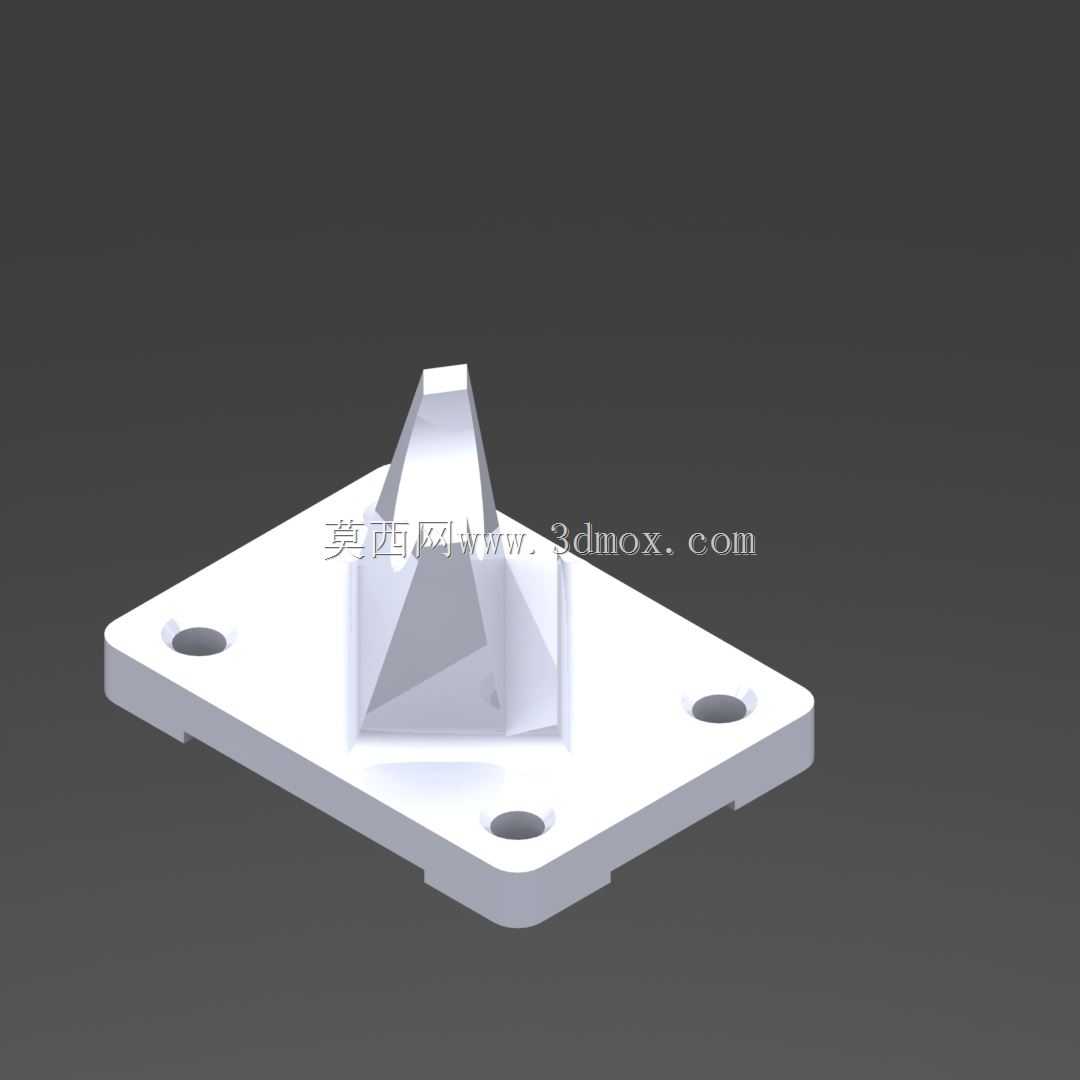

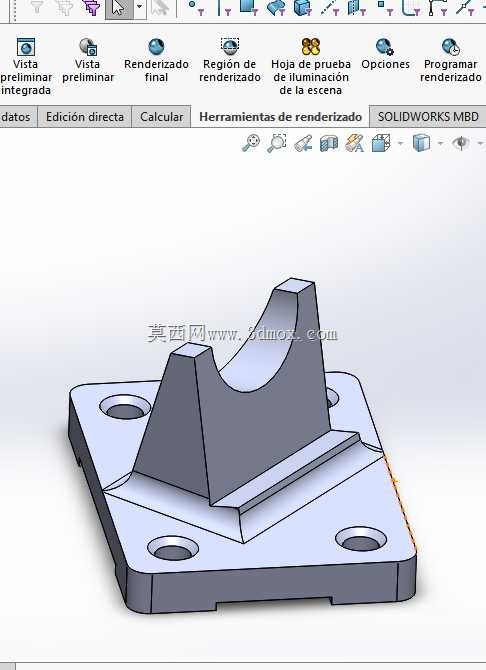

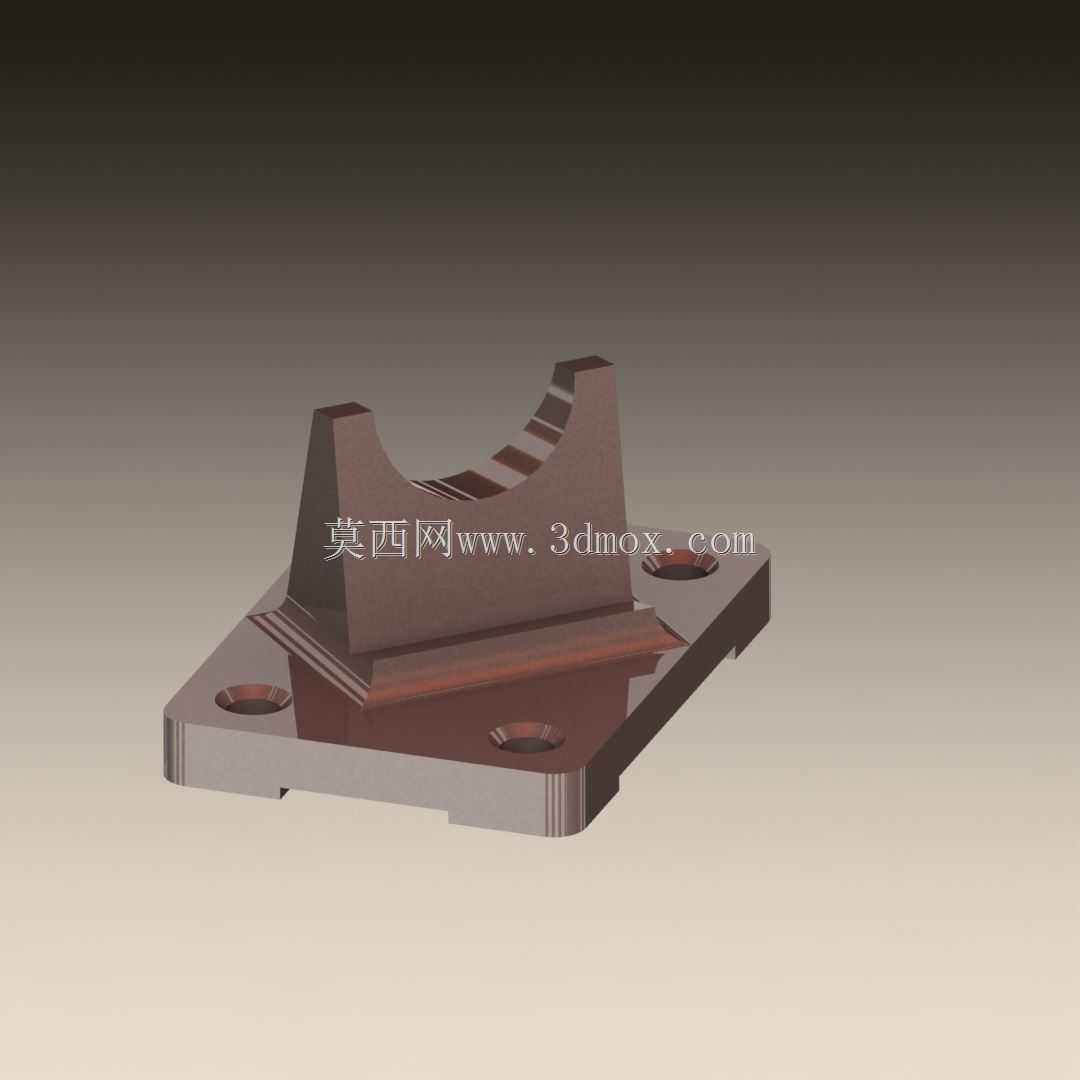

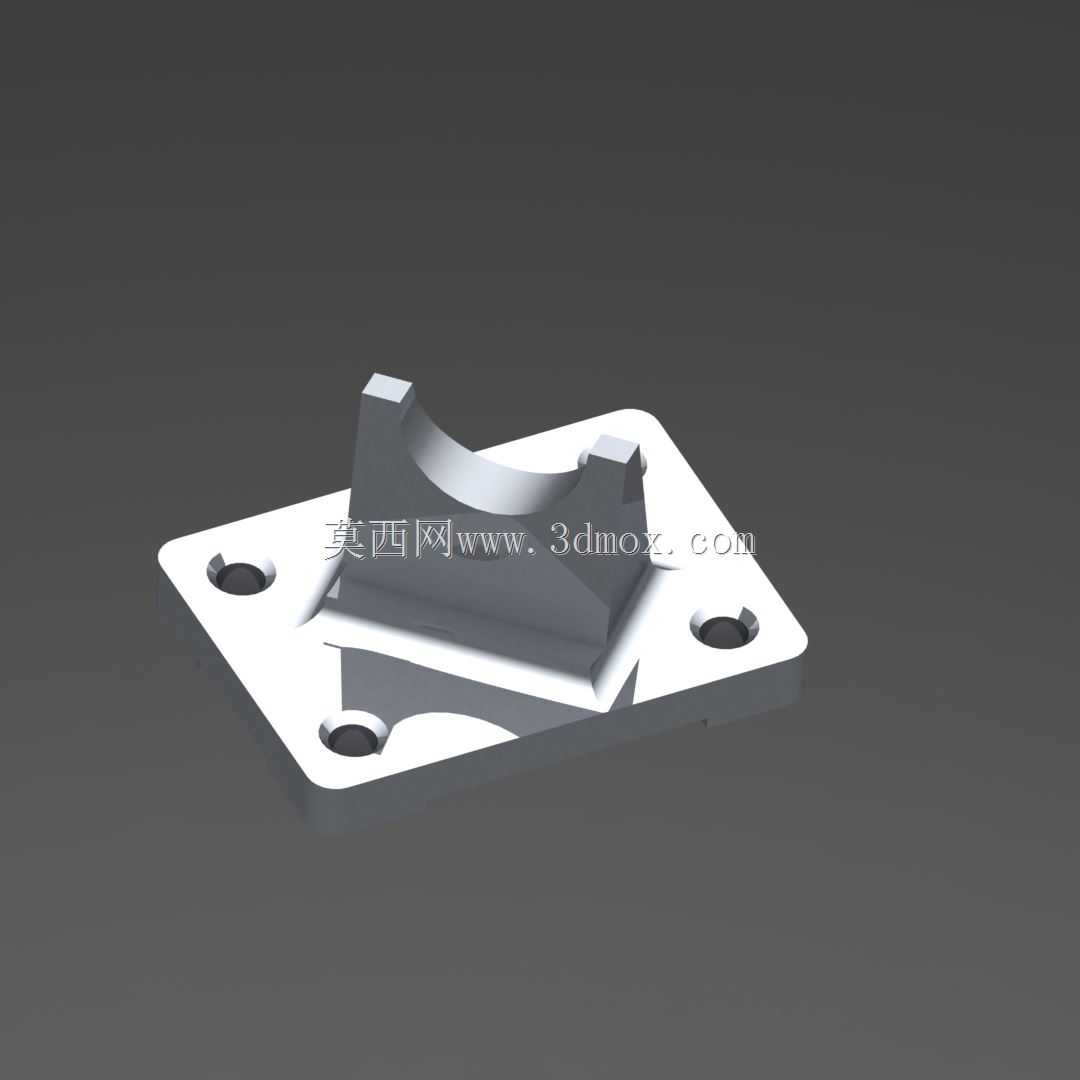

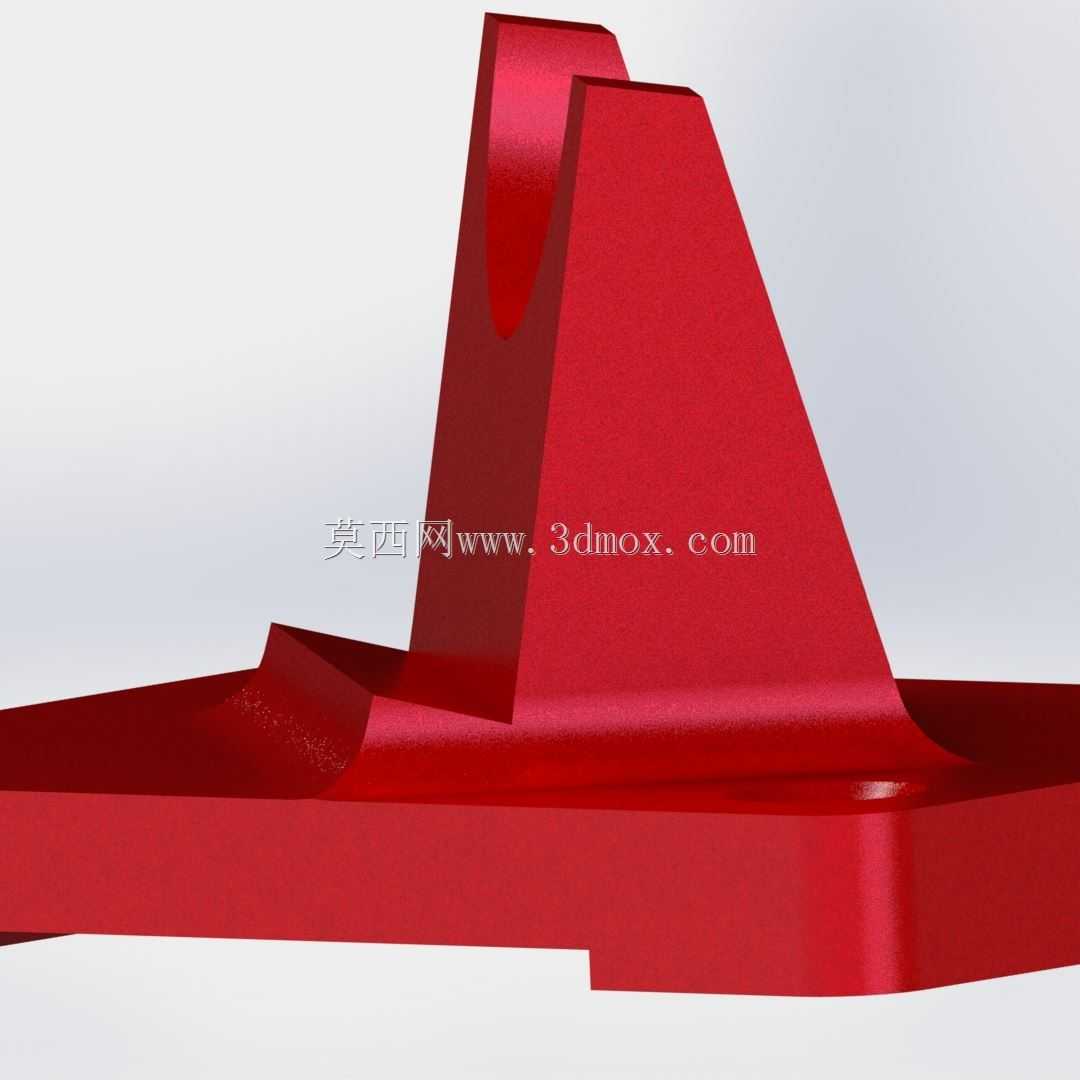

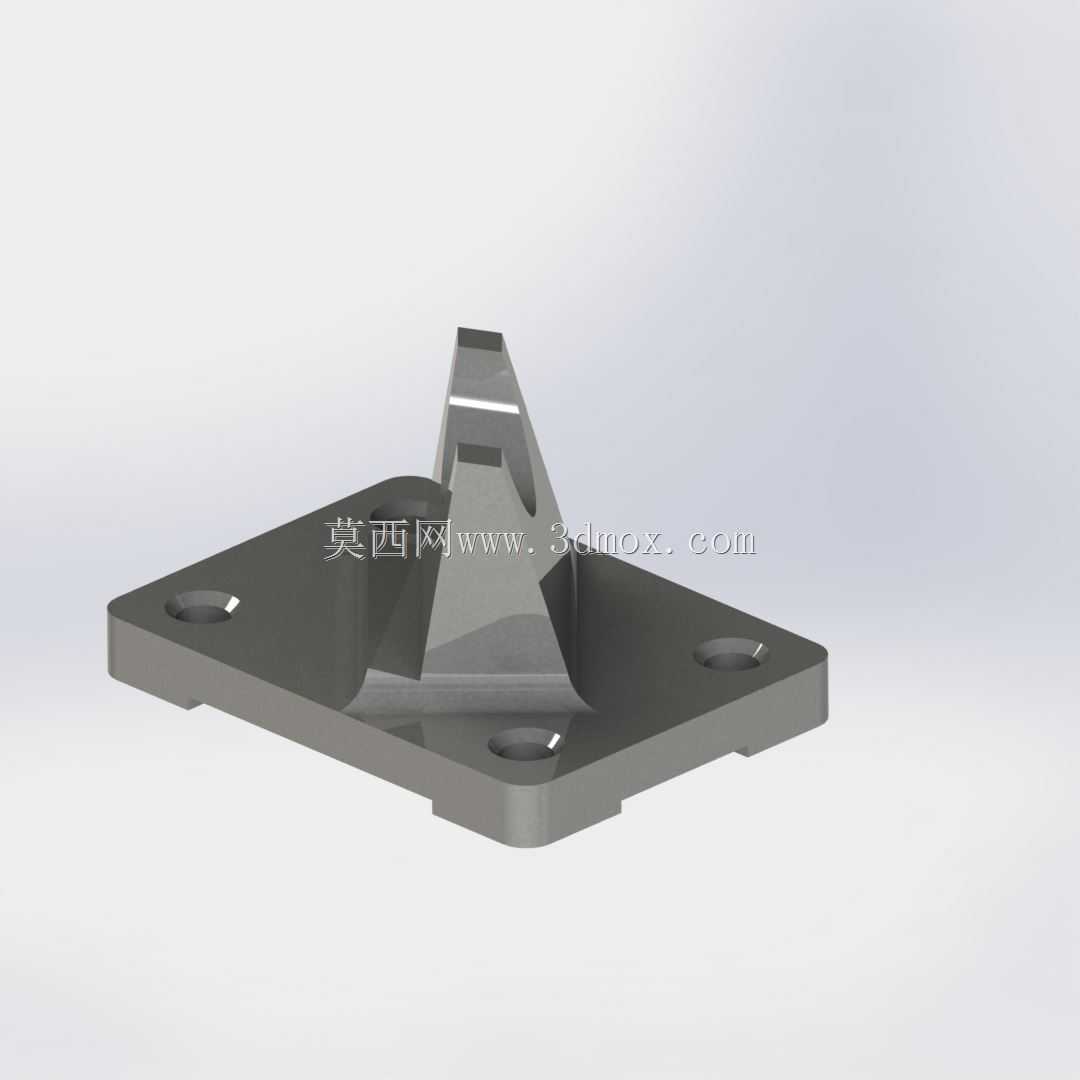

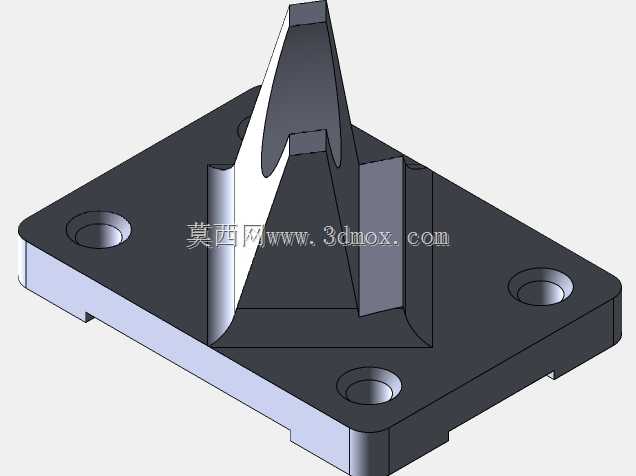

　　从结构功能来看，底部的平直安装底板是整个构件的承载基础，底板上预留的安装孔位可适配M8-M12规格的内六角螺栓，能直接固定在铝型材工作台面或者钢制工装基板上，安装时需保证底板与安装面的平面度公差控制在0.05mm以内，避免因安装面不平整导致支撑立面出现倾斜偏差，影响后续工件的定位精度。向上延伸的斜向支撑立板采用了变厚度设计，靠近底板的根部厚度最大，往顶端逐渐收窄，这种设计是基于有限元受力分析的结果——斜向承载时应力会集中在立板与底板的连接根部，加大根部厚度能有效分散应力，避免长期受交变载荷出现根部开裂的问题，而立板上部收窄则可以在保证结构强度的前提下减轻整体重量，降低材料成本。立板顶端的弧形缺口是专门为匹配圆柱形定位销或者工件的圆弧轮廓设计的，缺口的圆弧半径公差控制在±0.02mm，能与配套的定位件实现间隙配合，既保证定位精度，又不会出现装配卡滞的问题。

　　设计过程中，首先根据实际工位的承载需求确定了整体的倾斜角度，这个角度是匹配对应工位工件的放置倾角设定的，保证工件放置后重心落在支撑底板的投影范围内，避免出现倾覆风险。立板与底板的连接位置采用了大圆角过渡，没有尖锐的直角连接，这一细节是为了减少应力集中，同时也能避免加工和装配过程中尖锐边角划伤操作人员。整个构件的外形尺寸控制在适配常规工装安装的范围内，底板的长宽尺寸可覆盖常见的铝型材安装孔距，不需要额外加工转接板就能直接安装，整体高度也控制在不会与周边工装部件产生运动干涉的范围内，安装时不需要对现有工位的其他部件做位置调整，可直接替换原有老旧的直角支撑件。

　　在实际使用场景中，这类斜置支撑件不仅可以单独作为工件承托座使用，也可以多个组合使用，构成斜向的载物平台，比如在零部件的喷涂工位，多个该类支撑件按排布固定在工装上，就能将工件倾斜支撑到适合喷涂的角度，让喷涂面正对喷枪，提升喷涂的均匀度。在零部件的人工装配工位，该支撑件可以将待装配的壳体类零件倾斜固定，让装配面正对操作人员，减少操作人员弯腰或者抬手的幅度，降低长期作业的疲劳度。结构的表面采用了喷砂氧化处理，既提升了表面的耐磨性能，也能避免长期在车间潮湿环境下出现锈蚀，延长构件的使用寿命。立板侧面的加强筋结构与立板、底板一体成型，不需要额外焊接加强件，避免了焊接变形导致的精度偏差，同时一体成型的结构也让整体的刚性更好，受侧向冲击力时不会出现焊缝开裂的问题。

　　针对不同工位的承载需求，该结构的壁厚可以根据实际载荷做参数化调整，当承载重量在5kg以内时，采用常规壁厚即可满足使用需求，当承载重量超过10kg时，可适当加大立板根部厚度以及底板厚度，同时增加安装孔的数量，提升整体的连接强度。安装时需要注意，螺栓的锁紧扭矩要控制在对应规格螺栓的推荐扭矩范围内，避免扭矩过大导致底板变形，或者扭矩过小导致使用过程中构件出现移位。日常维护时只需要定期检查安装螺栓的锁紧状态，以及立板与底板连接位置是否出现裂纹即可，不需要额外的润滑或者其他维护操作，整体的使用成本较低，适配多种工业生产场景的斜向支撑定位需求。
