带安装底座铰接式机械连接支座结构

　　这类带安装底座的铰接式连接支座，在工业自动化生产线、工装夹具定位单元、小型专用设备的铰接传动环节中应用十分广泛，核心作用是为两个存在相对摆动需求的构件提供稳定的铰接支撑基准，同时通过底部的安装法兰实现与设备机架、安装台面的刚性固定，避免铰接部位在长期交变载荷下出现位移松脱。从实际使用场景来看，这类支座常出现在气动执行元件的摆动端连接、小型连杆机构的固定铰接点、检测工位的工件翻转支撑结构中，相比一体式铸造成型的支座，该结构采用焊接拼接的加工工艺，能够在保证结构强度的前提下，根据实际安装空间灵活调整各部分尺寸，适配不同轴径的铰接销与不同规格的安装螺栓。

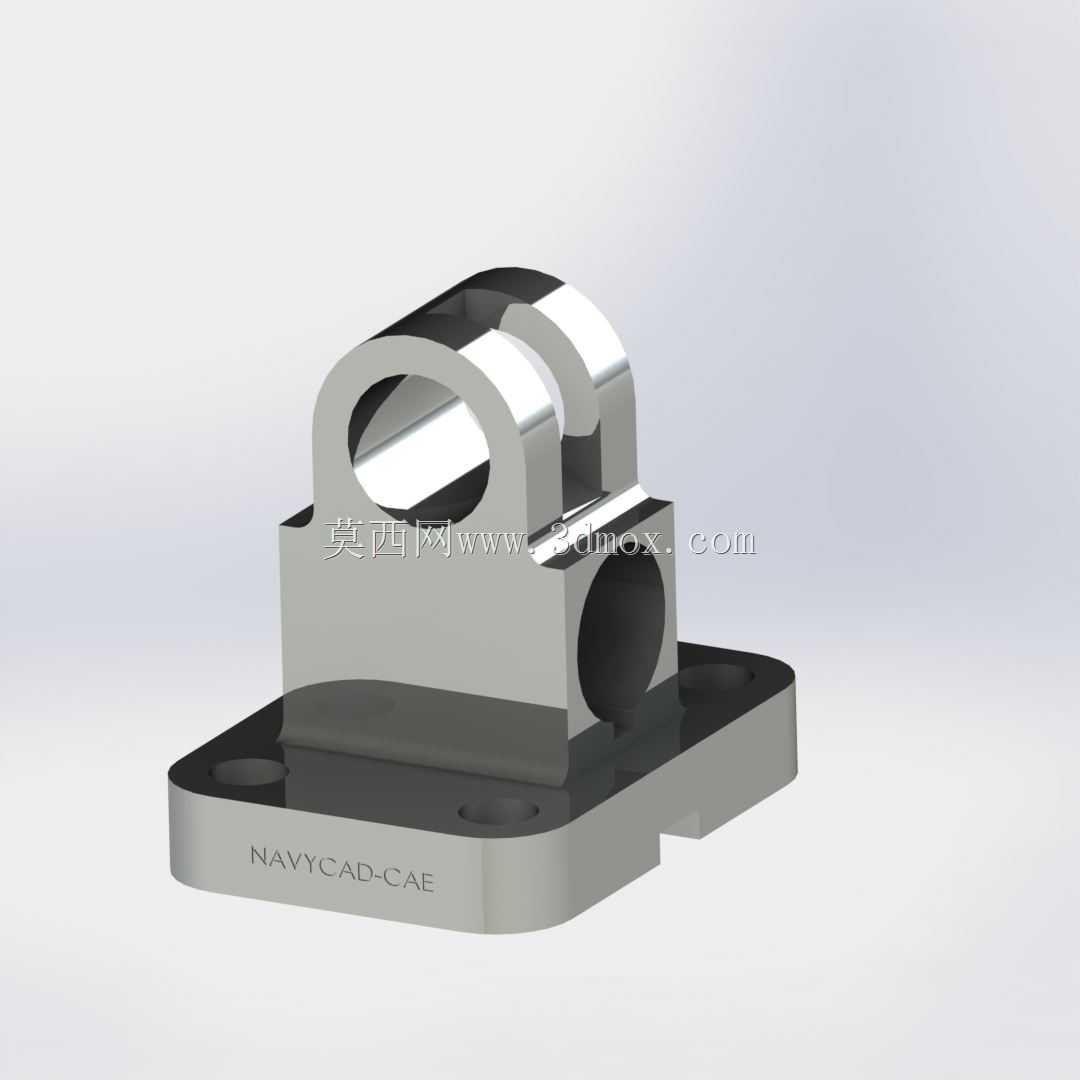

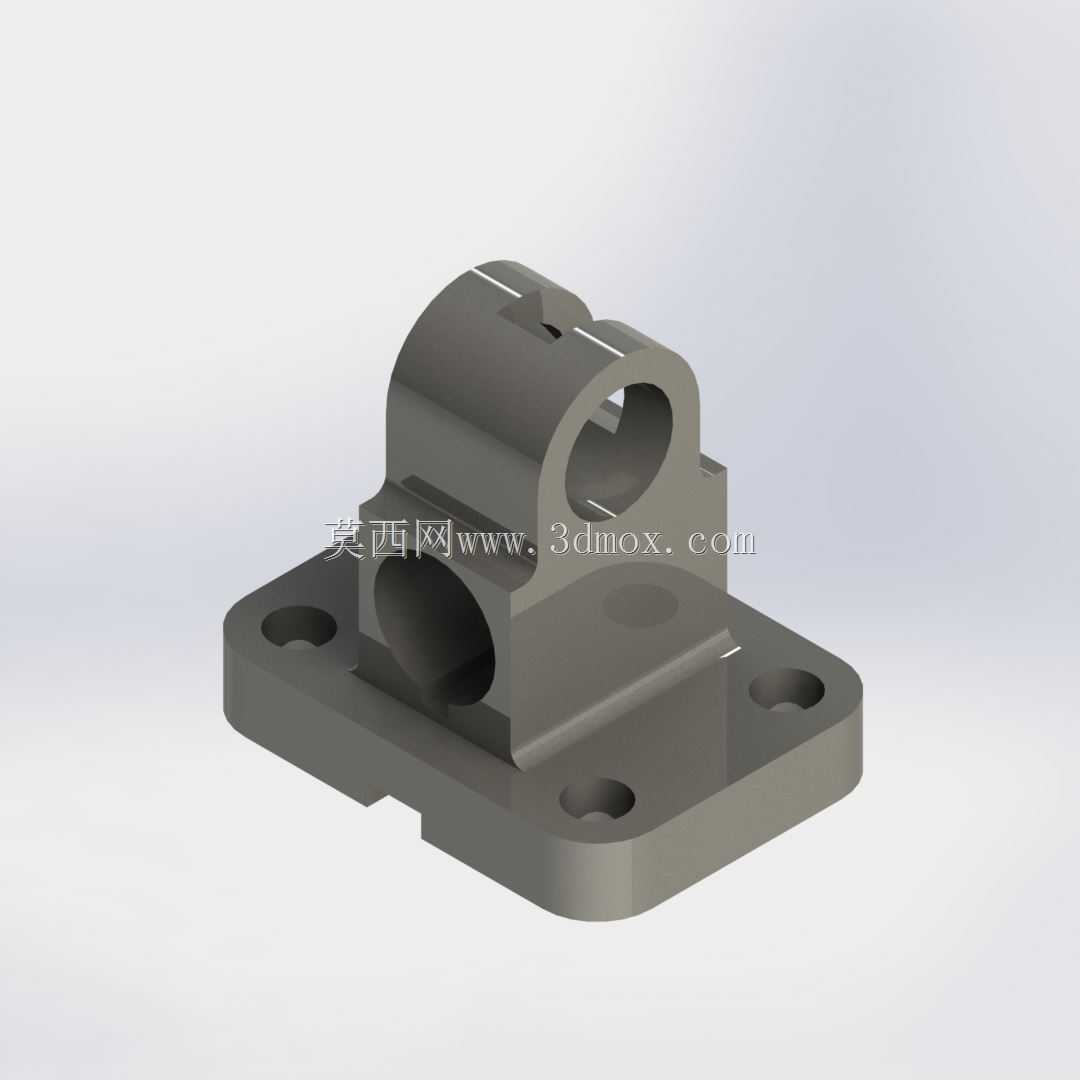

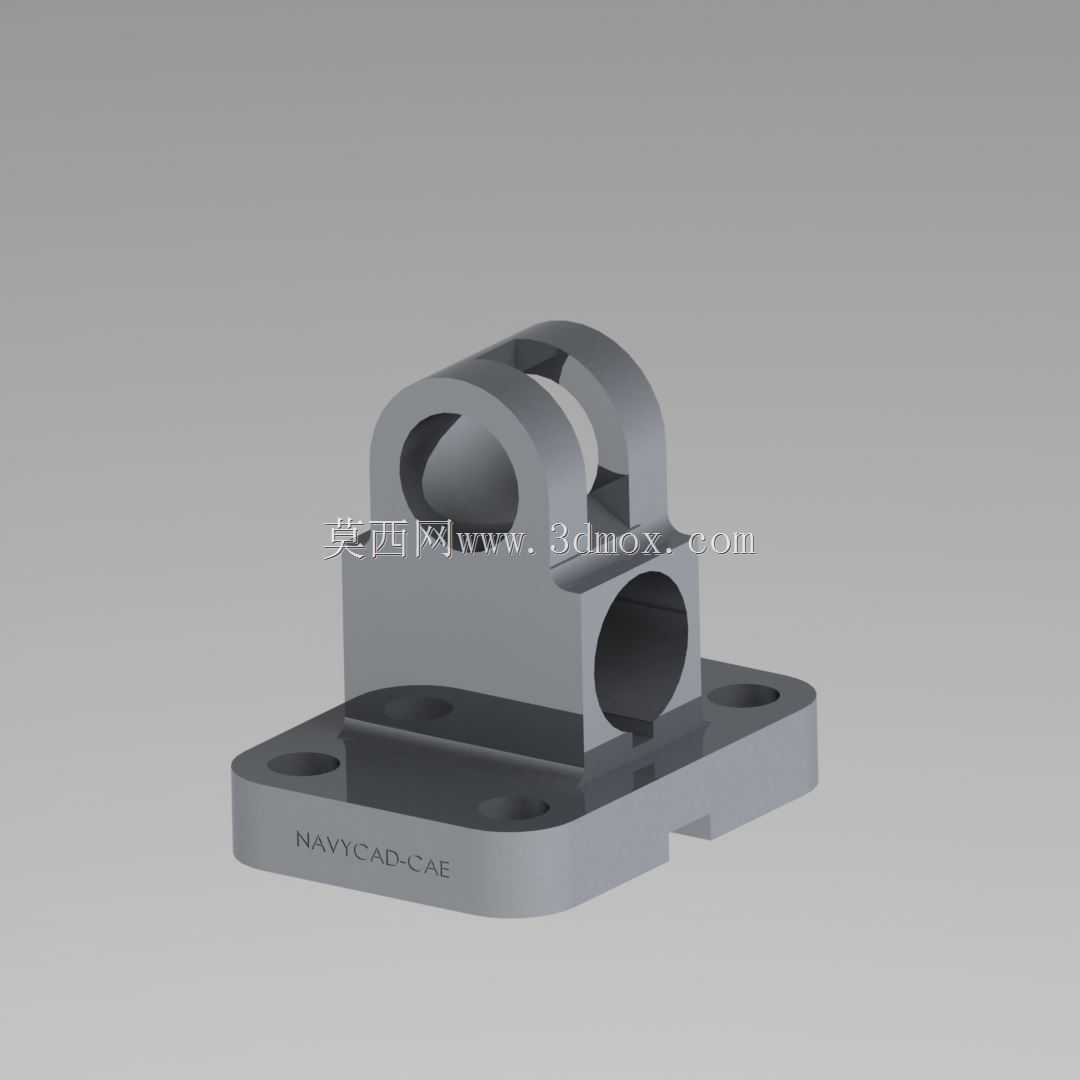

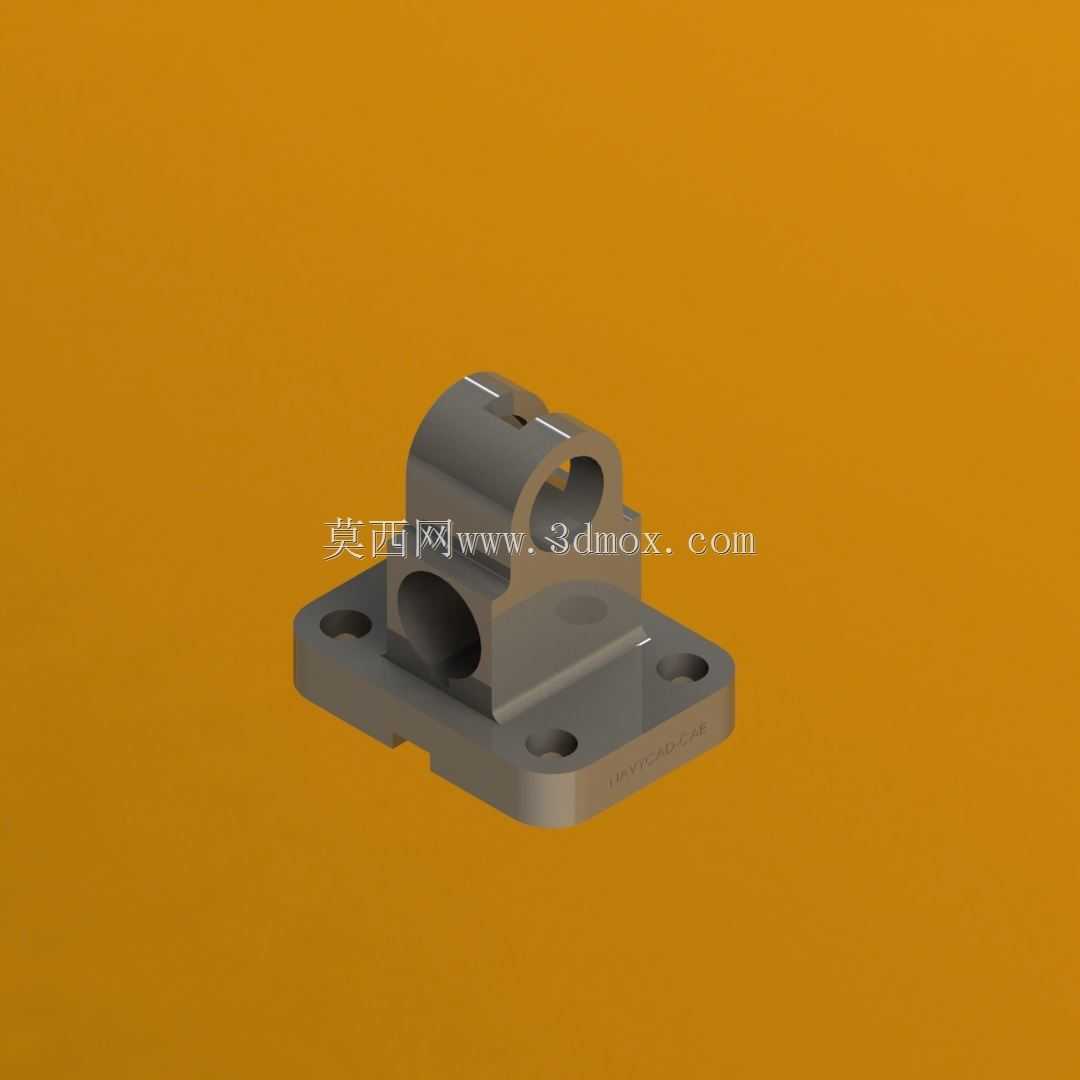

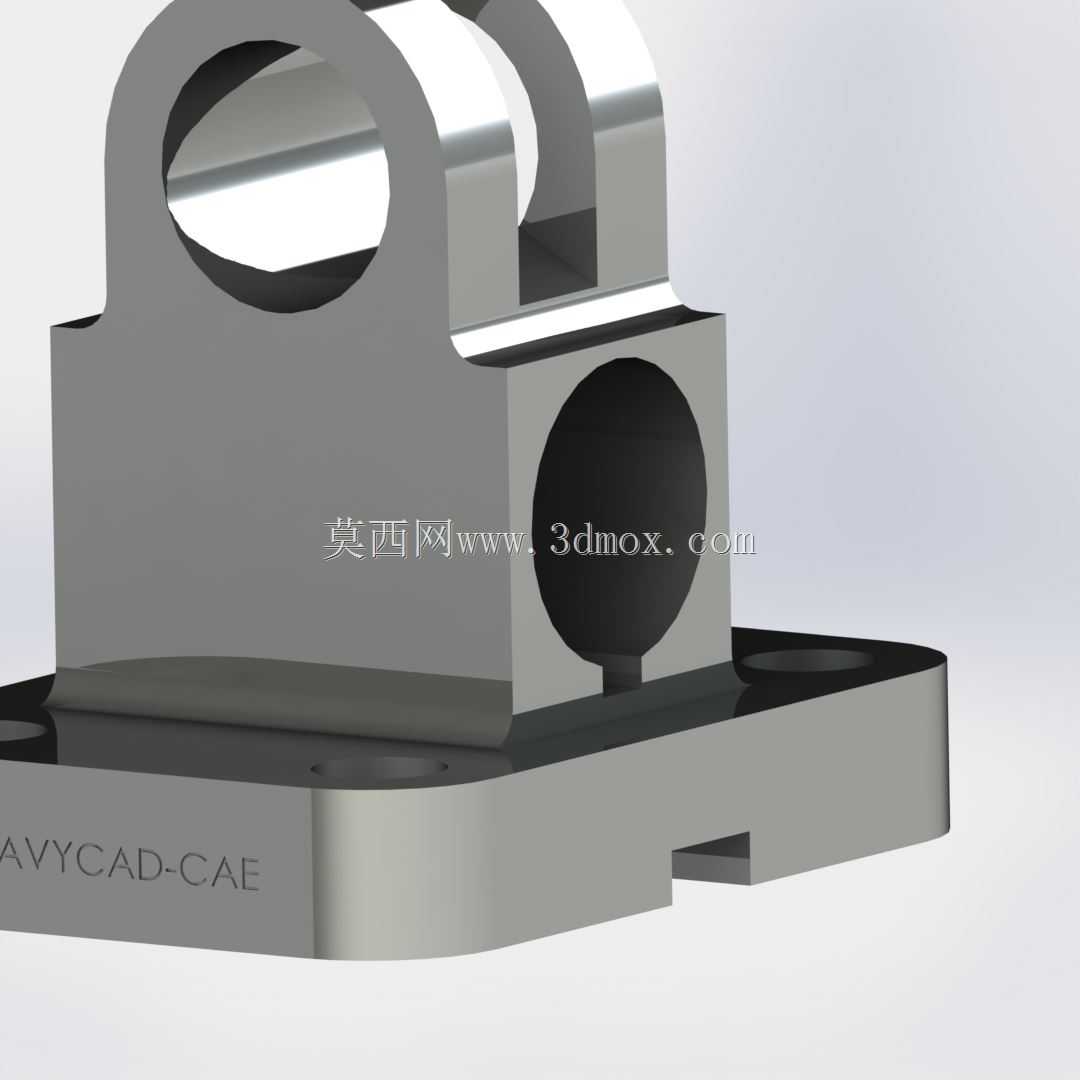

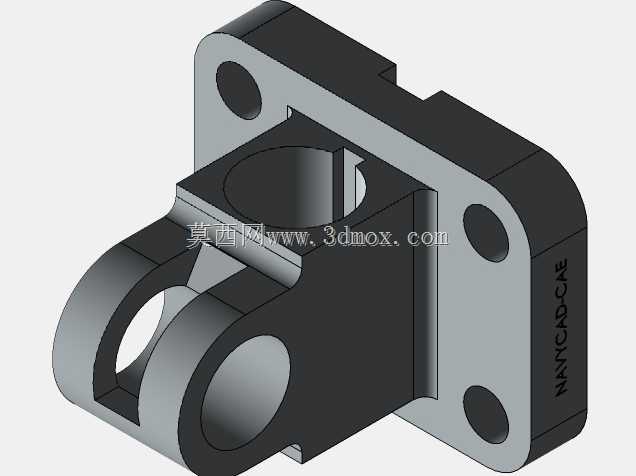

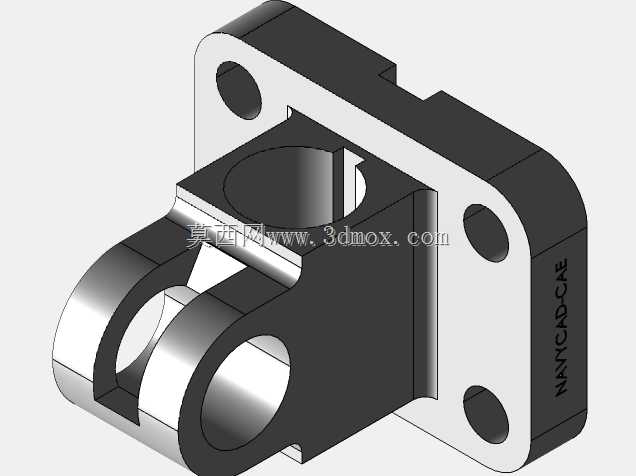

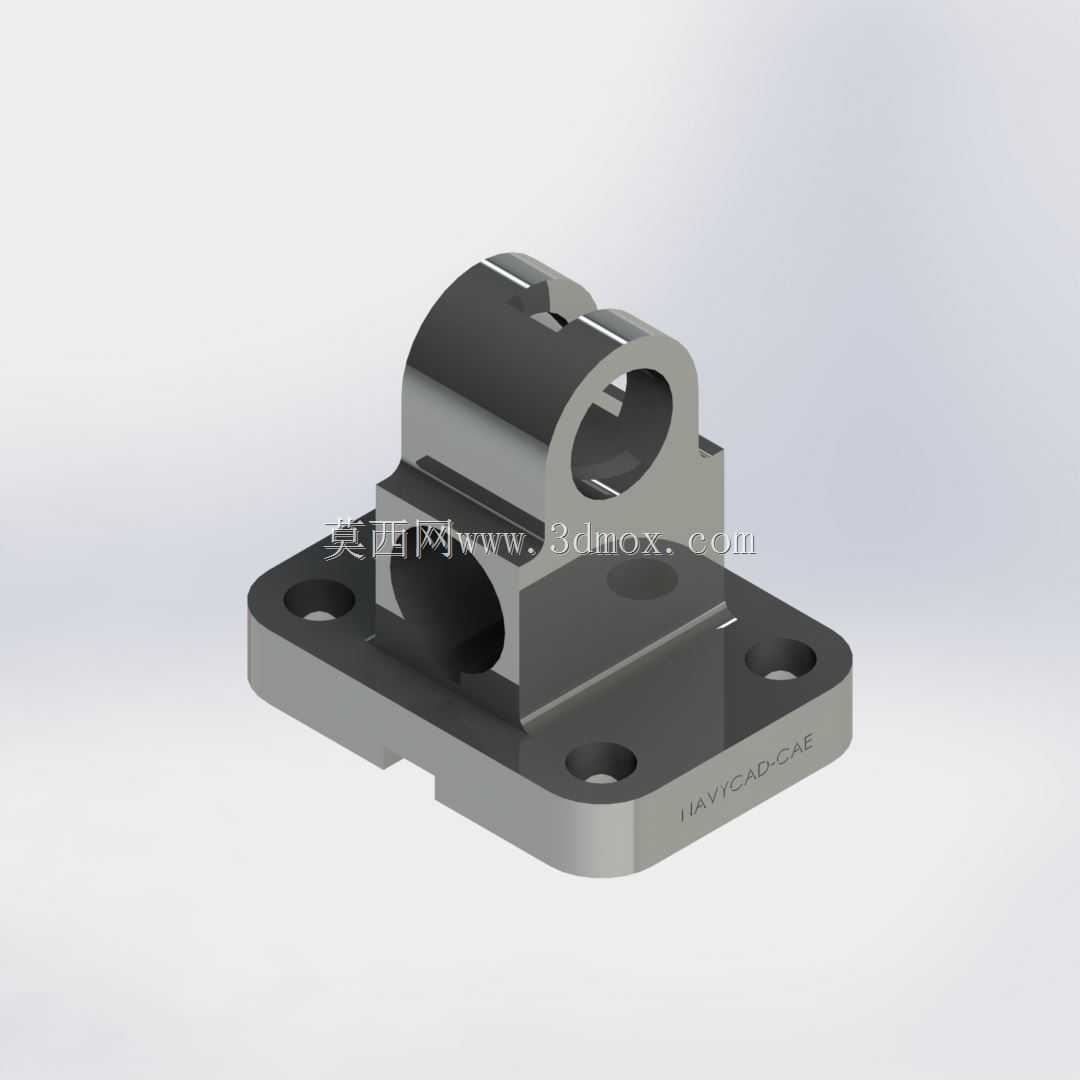

　　从结构设计思路来看，该支座整体分为三个功能区段：底部的安装法兰段、中部的支撑立身段、上部的铰接耳段。底部安装法兰采用带圆角的矩形板式结构，法兰上预留四个沉头安装孔，孔位分布遵循对称设计原则，安装时可采用内六角螺栓从法兰上方穿入，与下方安装台面的螺纹孔锁紧，沉头结构能够保证螺栓头部完全没入法兰表面，不会对上方支撑立身的装配造成干涉，法兰边缘做了小倒角处理，避免加工与装配过程中锐边划伤操作人员。中部支撑立身采用等截面的方块结构，正面预留横向贯通的光孔，该孔可作为辅助定位销孔或者小型润滑油路的通油孔，立身与底部法兰之间采用满焊连接，焊缝沿结合面周圈连续布置，焊接后做去应力退火处理，避免长期受载后焊缝位置出现应力开裂，立身的高度尺寸根据铰接点的设计高度确定，保证上部铰接耳的中心高与配套构件的铰接点高度完全匹配，消除装配时的别劲问题。上部铰接耳采用双耳片对称结构，耳片上的铰接孔为同轴高精度铰制孔，孔的内壁粗糙度控制在Ra1.6以内，保证铰接销穿入后能够灵活转动，不会出现卡滞，两个耳片的间距根据配套铰接构件的连接端厚度确定，预留0.2-0.5mm的装配间隙，既避免间隙过大导致铰接时晃动量超标，也防止间隙过小造成装配困难，耳片顶部做圆弧过渡，减少应力集中的同时，也能避免装配时与周边构件发生磕碰。

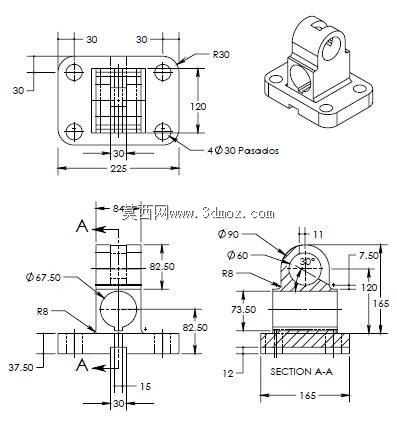

　　从安装边界尺寸来看，底部法兰的长宽尺寸根据设备台面的安装空间确定，四个安装孔的中心距遵循通用五金配件的安装尺寸规范，能够适配多数标准型材台面的安装孔位，法兰厚度根据额定承载载荷计算确定，保证螺栓锁紧后法兰不会出现翘曲变形；中部支撑立身的截面尺寸根据铰接点的径向载荷计算，保证在最大额定载荷下立身不会出现弯曲变形；上部铰接耳的厚度根据铰接销的剪切强度匹配设计，耳片上铰接孔的直径与铰接销采用H7/h6的间隙配合，保证转动灵活的同时控制径向窜动量。在实际建模过程中，需要重点关注各功能段之间的位置公差：上部铰接孔的轴线与底部法兰安装面的平行度公差控制在0.02mm以内，铰接孔的中心与法兰安装面的垂直度公差控制在0.03mm以内，两个铰接耳片的同轴度公差控制在0.015mm以内，这些公差要求直接决定了装配后铰接机构的转动灵活性与使用寿命，如果公差超标，会导致铰接销受附加弯矩作用，加速销与孔的磨损，严重时甚至会出现铰接销断裂的故障。

　　另外，该结构在设计时还考虑了维护便利性，中部立身的横向贯通孔可作为注油通道，定期向铰接孔内注入润滑脂，减少铰接销与孔壁的摩擦磨损，延长构件的使用寿命；法兰上的安装孔采用长圆孔与圆孔组合的设计？不，该模型上的安装孔为等直径沉头孔，安装时可通过微调支座位置来补偿机架加工时的孔位误差，降低对机架加工精度的要求。在焊接工艺安排上，先分别加工底部法兰、中部立身、上部铰接耳三个单体零件，各零件的配合面提前加工到位，然后采用专用焊接工装定位，保证各部分的位置精度符合设计要求，焊接完成后对整体进行时效处理，再对铰接孔、安装面进行二次精加工，消除焊接变形带来的精度误差，最终成品的表面做喷砂氧化处理，提升防锈能力的同时也能获得均匀一致的外观质感。这类支座相比外购的标准铰接支座，能够根据具体设备的安装空间、载荷参数做定制化调整，在非标准自动化设备的设计中应用频率很高，建模时需要充分考虑加工工艺性，避免出现无法加工或者加工成本过高的结构，比如铰接耳的内侧根部要预留退刀槽，保证铰接孔精加工时刀具能够顺利退刀，同时也能减少应力集中；法兰与立身的焊接位置要预留足够的焊接操作空间，避免出现焊缝无法施焊的问题。
