网纹滚花锥形尖头硬质冲头结构设计

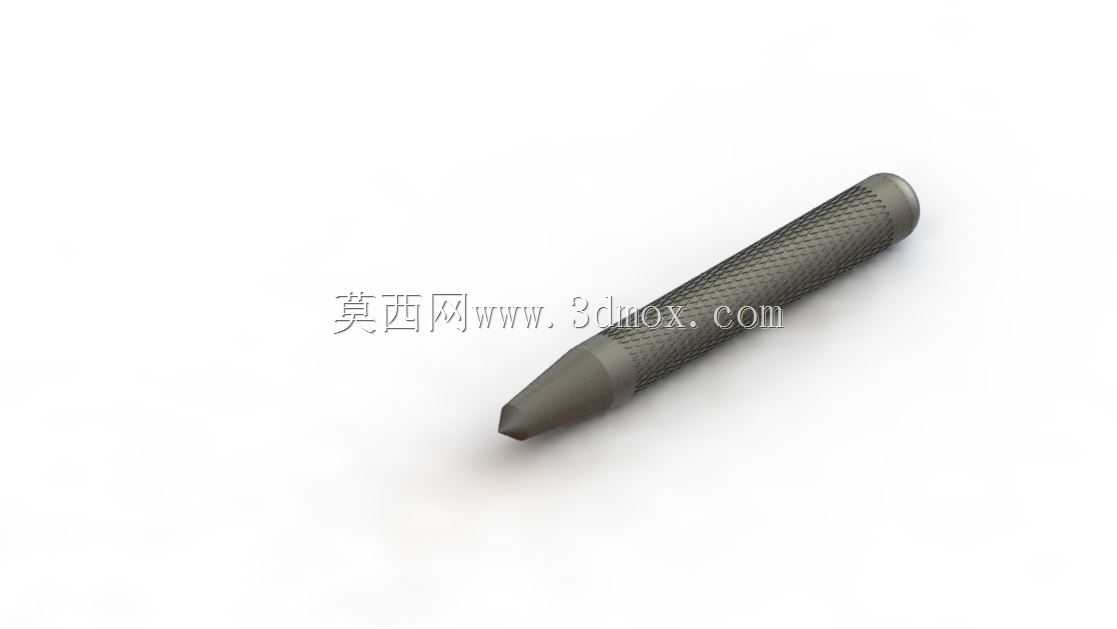

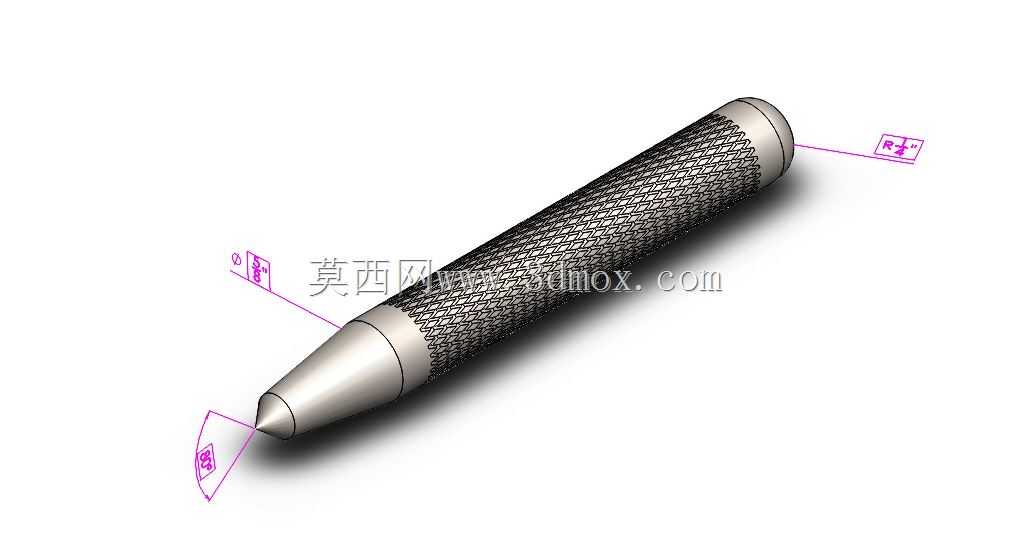

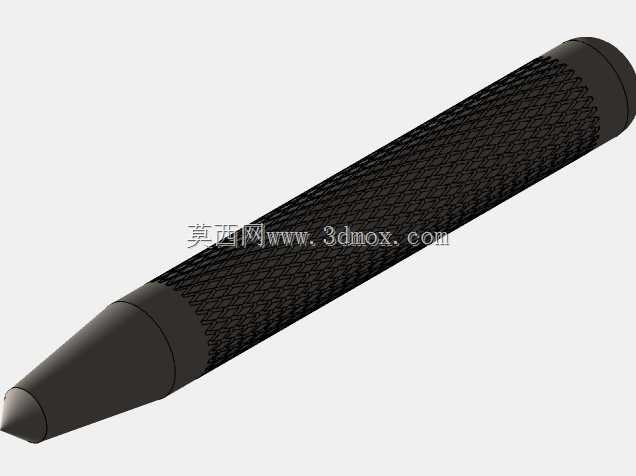

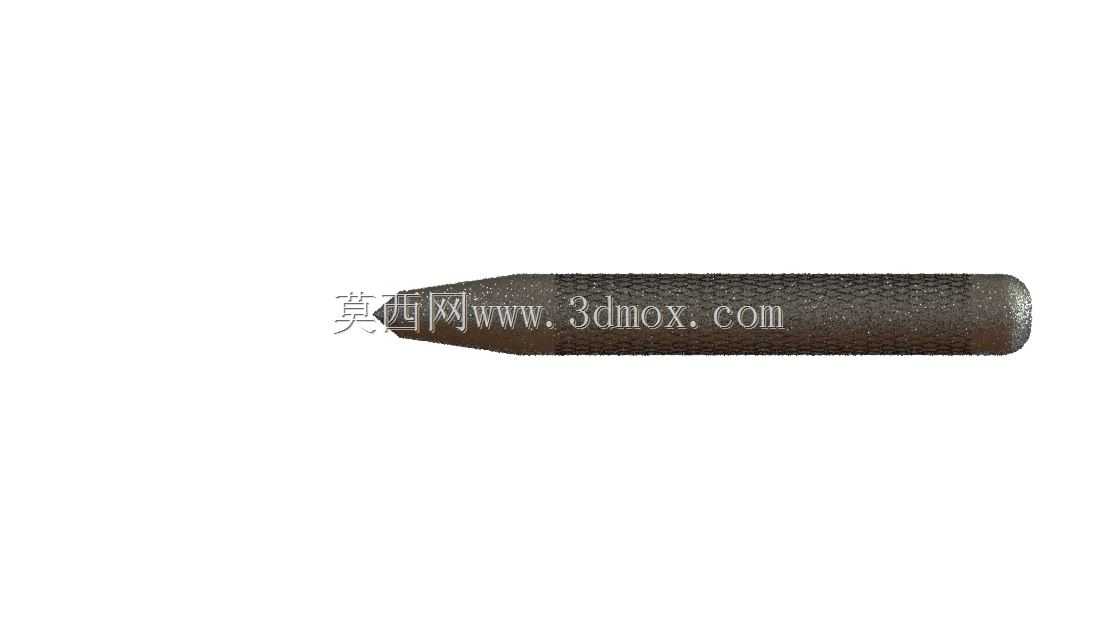

　　日常钳工装配、钣金划线、五金件定位作业里，这类带网纹握柄的锥形尖头冲头是工位上常备的手动作业工具，和普通圆柱冲、中心钻不同，它的核心作用是在金属工件表面打出精准的定位凹坑，给后续钻孔、攻丝、折弯对位提供基准参照，避免钻头滑移跑偏，也能在薄钢板、铝型材表面做标记点位，适配机加工前的划线工序、设备装配时的销孔对位、钣金件的折弯定位标记等多个场景。从结构设计来看，握持段采用全周网纹滚花处理，滚花纹路的齿距控制在0.8mm左右，齿深0.15mm，既不会因为齿纹过深硌手，也能保证手上沾有切削液、油污时依旧有足够的握持摩擦力，手动施加轴向压力时不会打滑，滚花段的直径设计为12mm，刚好适配成年男性手掌的握持尺寸，

　　长时间按压作业也不会因为握径过细导致压强过大产生手部酸痛。冲头的锥形段采用15度锥角过渡，从握持段直径平滑收窄到顶端0.2mm的圆弧尖头，这个锥角设计平衡了尖头的刺入能力和结构强度，要是锥角过小，尖头部分会过于单薄，敲击或者按压时容易崩尖断裂；锥角过大的话，定位时的刺入深度不够，打出的凹坑直径偏大，无法给小直径钻头提供精准的定位导向。顶端的尖头做了R0.1的圆弧钝化处理，不是完全尖锐的直角，这是考虑到日常使用中频繁接触硬质金属表面，完全尖锐的刃口在第一次受力时就容易崩缺，微小的圆弧过渡能让尖头的抗冲击强度提升40%以上，同时不会影响定位凹坑的精度，打出的定位点直径能控制在0.3mm以内，完全满足M2以下小螺纹底孔、0.

　　5mm直径小钻头的定位需求。整体的长度设计为120mm，其中滚花握持段长度占85mm，锥形工作段长度占35mm，这个长度比例刚好让握持时手掌能完全包裹住滚花区域，手指不会碰到锥形工作段，按压施力时力线能和冲头轴线完全重合，不会因为力线偏移导致定位点歪、尖头折断的问题。材质选用整体合金工具钢，整体淬火硬度达到HRC55-58，握持段和锥形段的硬度保持一致，不会出现工作段硬、握柄段软的情况，避免敲击时握柄端出现墩粗变形。表面做发黑氧化处理，既能在车间潮湿环境下起到防锈作用，也不会因为表面过于反光影响作业时的视线对准。在实际使用场景里，这类冲头除了手动按压定位，也可以配合小铜锤轻敲使用，针对硬度在HB200以下的低碳钢、铝合金、铜件表面，

　　轻敲就能打出清晰的定位凹坑，不需要额外的加持工具，工位上随取随用。设计时特意做了等强度的锥面过渡，从尖头到握柄的截面变化率控制在合理区间，应力集中系数控制在1.2以内，即使受到偏载力，也不会在锥面和圆柱段的交接位置出现断裂，相比市面上常见的直角台阶过渡的冲头，抗弯折寿命能提升两倍以上。滚花纹路采用网纹交叉滚压加工，不是直纹滚花，交叉纹路在各个握持角度都能提供均匀的摩擦力，不管是正握按压还是侧握敲打工位，都不会出现打滑脱手的情况。另外冲头的尾端做了R2的圆弧倒角，没有尖锐的棱边，手掌抵在尾端施加压力时不会硌伤掌心，要是需要配合锤子敲击，圆弧尾端也能让锤击力更好地对中，不会因为尾端不平导致冲头歪斜。在安装边界上，这类手动冲头不需要额外的装夹结构，本身就是独立手持工具，可适配常规的钳工工位工具架、工具腰包的插袋，12mm的直径能适配绝大多数通用工具插套，不需要定制专属的放置位。和普通的中心冲相比，这款的尖头角度更适合60度左右的火山口型定位凹坑加工，也就是在工件表面打出的凹坑周边有轻微的材料凸起，刚好能给钻头提供周向的限位，钻孔时钻头的横刃先接触凹坑最低点，不会出现滑移，针对薄壁件的定位，这个锥角打出的凹坑不会穿透壁厚0.5mm以上的薄板，避免工件报废。
