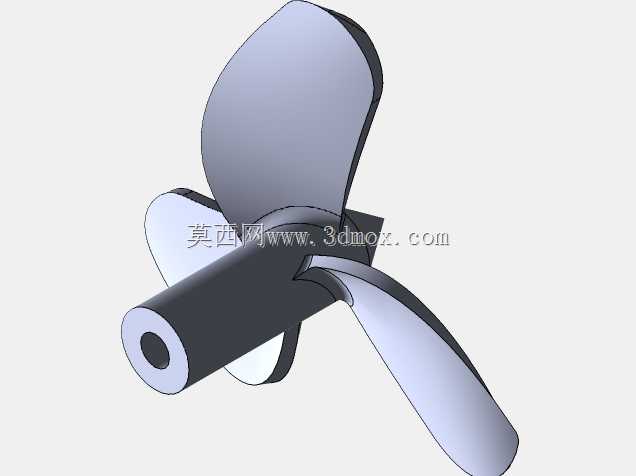

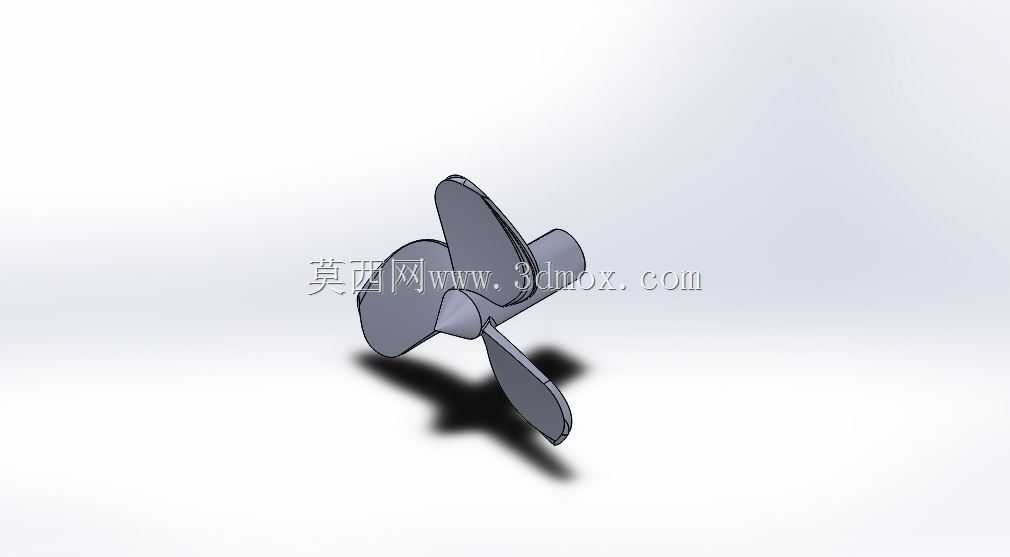

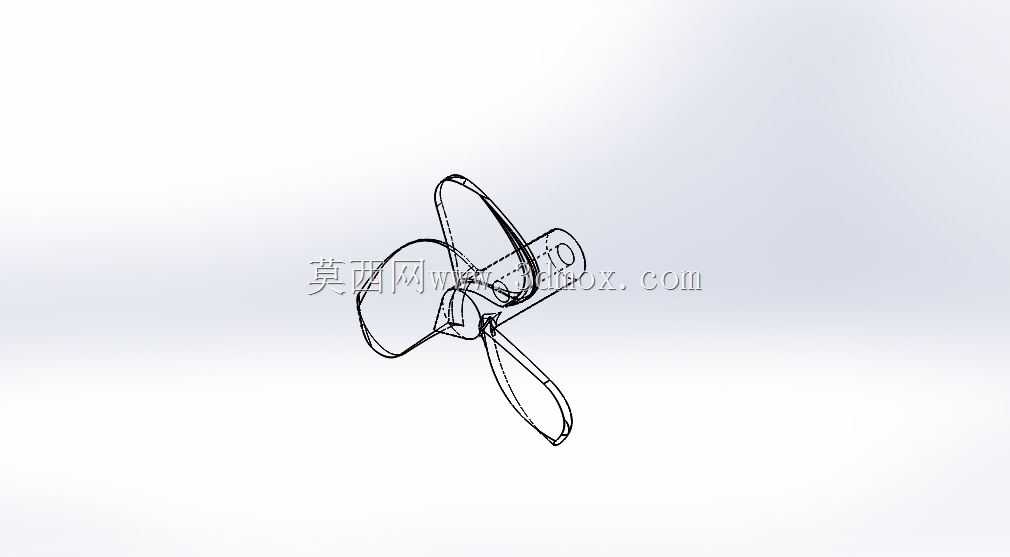

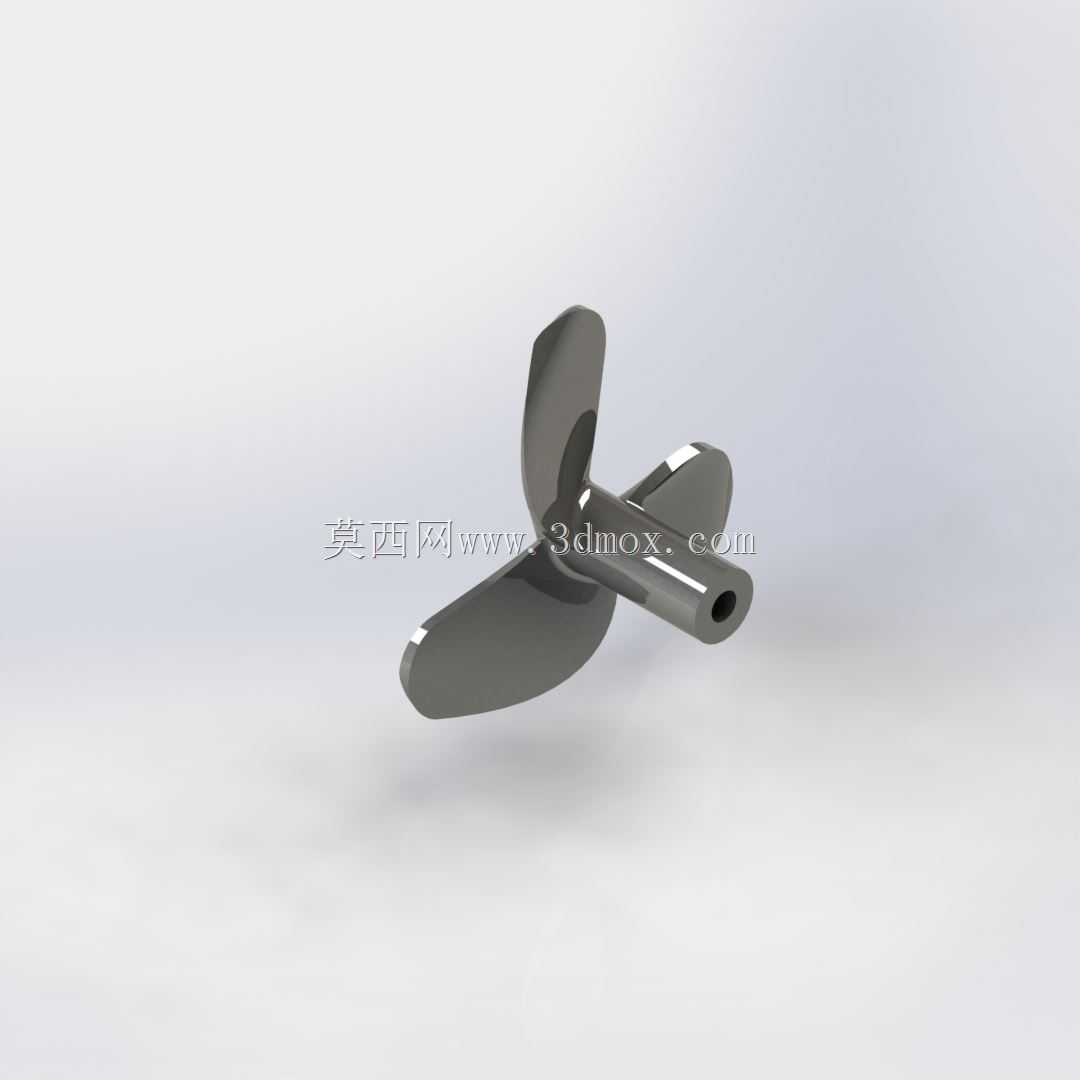

三叶船用推进螺旋桨结构设计方案

　　在船舶动力推进系统的核心部件选型与结构设计环节，螺旋桨的曲面精度、叶型分布直接决定了整船的航行效率、振动水平与能耗表现，这套三叶结构的螺旋桨设计，针对内河中小型作业船舶、休闲游艇的常规航行工况做了针对性的曲面优化，完全适配常规舷内外机、小型柴油机的动力输出区间。从实际应用场景来看，这类三叶螺旋桨普遍适配排水量在5吨以内的小型船舶，涵盖内河观光艇、小型作业渔船、充气冲锋舟动力尾机等场景，相比四叶桨结构，三叶桨在中高航速段的水流滑脱损失更小，同等主机功率下能获得更高的推进效率，同时制造环节的曲面加工难度更低，后期维护打磨、叶型修复的操作门槛也更适配民用船舶的运维条件。

　　从功能特性层面拆解，这套螺旋桨的桨叶采用了等螺距渐变叶型设计，从叶根到叶梢的剖面厚度按照流体载荷分布做线性递减，叶根位置保留足够的结构厚度来承受主机输出的扭矩冲击，避免船舶在重载启动、遇到水下漂浮物缠绕时出现叶根断裂的故障；叶梢位置做了小角度的翘曲修型，能够有效降低桨叶旋转过程中产生的梢涡空泡，减少空泡对桨叶表面的气蚀损伤，同时降低航行过程中桨叶搅动水流产生的水下辐射噪音，提升客船乘坐的舒适度。桨毂部分采用了锥孔配合平键的连接结构，锥度匹配常规船用齿轮箱的输出轴标准，安装时只需要将桨毂锥孔与输出轴锥面贴合，打入定位平键后锁紧端部固定螺母即可完成装配，不需要额外定制转接结构，安装边界完全适配市面主流的小型船用动力输出接口，桨毂的轴向长度、外径尺寸都经过匹配校核，不会与船尾的舵系结构、导流罩产生运动干涉。

　　在设计思路的落地过程中，首先要结合目标船舶的设计航速、主机额定转速、满载排水量来确定螺旋桨的盘面比与螺距比，这套设计的盘面比控制在0.55左右，既保证了足够的桨叶面积来分摊水流推力，避免单叶载荷过大导致的效率下降，又不会因为盘面过大增加不必要的旋转阻力。桨叶的曲面建模全程按照船级社相关规范做了厚度校核，每个剖面的翼型都经过流体仿真验证，在额定转速下桨叶表面的压力分布均匀，不会出现局部低压区提前触发空泡的问题；同时叶根与桨毂的过渡位置做了大圆角顺滑处理，减少应力集中，在螺旋桨承受突然的扭矩冲击、比如船舶从正车快速切换倒车的工况下，过渡位置的应力峰值能够控制在材料许用应力范围内，不会出现开裂风险。

　　从安装边界的尺寸约束来看，这套螺旋桨的旋转直径适配常规小型船舶的尾轴沉深要求，安装后叶梢与船底壳板的间隙保留了足够的安全距离，不会在航行过程中因为船体振动出现桨叶打壳的问题；桨毂前端的密封面尺寸匹配标准的船用密封圈规格，装配后能够有效阻止水流顺着轴系进入齿轮箱内部，避免润滑油乳化失效。实际使用过程中，这类三叶螺旋桨的动平衡精度按照G6.3等级做校核，额定转速下的振动量控制在允许范围内，不会因为不平衡量导致尾轴轴承异常磨损，延长整套动力系统的维护周期。针对浅水航行的工况，桨叶的前缘做了钝化处理，即使短暂触碰水下泥沙、小型石块，也不会出现叶尖卷边、严重变形的问题，相比大螺距的高速桨，这类通用型三叶桨的工况适应性更强，不需要根据特定航线做单独的叶型调整，能够覆盖大部分民用小型船舶的推进需求。在建模过程中，所有曲面都做了G2连续顺滑处理，没有出现曲率突变的折面，不管是后续做铸造加工还是数控铣削加工，都能直接提取曲面生成加工刀路，不需要额外做曲面修补工作，桨叶上的每个剖面坐标都可以直接导出用于加工检测，减少设计到制造环节的转化工作量。
