双筒铰接式安装基座金属结构件

　　这类双筒带安装板的铰接结构件，常出现在需要实现转动副连接的工业设备场景中，比如自动化生产线的翻转工位、工装夹具的活动连接端、小型输送线的摆臂支撑部位，也可作为小型液压、气动执行元件的端部铰接支座，承担转动过程中的载荷传递与位置约束作用。从结构功能来看，两个平行布置的筒状结构为铰接销轴提供安装空间，筒体内孔可根据实际工况选配铜套、滚针轴承或者直接与销轴间隙配合，满足不同转速、载荷下的转动需求，底部的方形安装板通过板上的沉头孔实现与设备机架、安装面的螺栓固定，保证整个支座在承受径向、轴向载荷时不会出现位移。设计这类结构时，首先要明确铰接副的载荷工况，若承受的径向载荷偏大，需要适当增加筒体的壁厚，

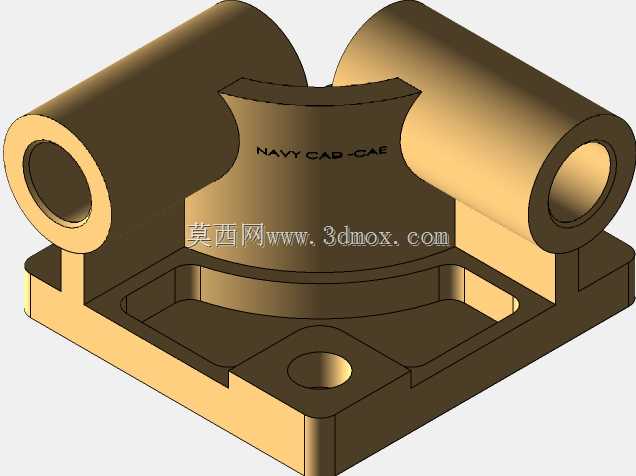

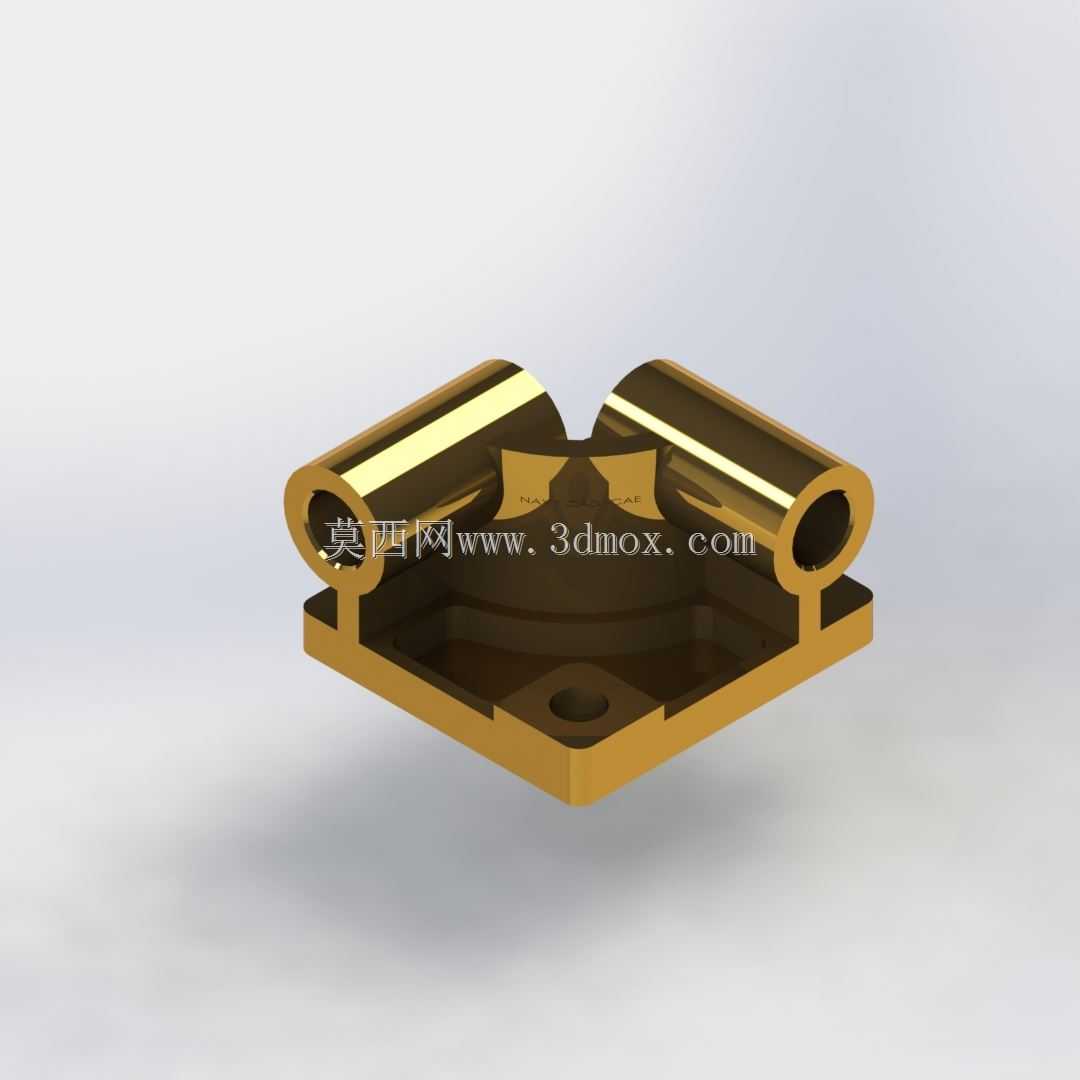

　　同时在筒体与安装板的衔接位置设置过渡加强筋，就像图中结构在两个筒体之间设置的弧形连接筋，既可以减少应力集中，也能提升整体的抗扭、抗弯性能，避免设备运行过程中衔接位置出现断裂失效。安装边界方面，底部安装板的外形尺寸需要匹配安装面的预留空间，沉头孔的孔距要符合通用安装标准，保证现场安装时不需要额外扩孔或者调整安装位，两个筒体的同轴度、内孔与安装板底面的平行度是加工时需要重点控制的形位公差，若公差超差，会导致销轴安装后出现卡滞，转动过程中磨损加剧，缩短整个铰接副的使用寿命。筒体的内孔直径需要根据选配的销轴直径确定，通常间隙配合的间隙量控制在0.02mm到0.05mm之间，若需要加装轴承，内孔尺寸要匹配轴承的外圈外径，

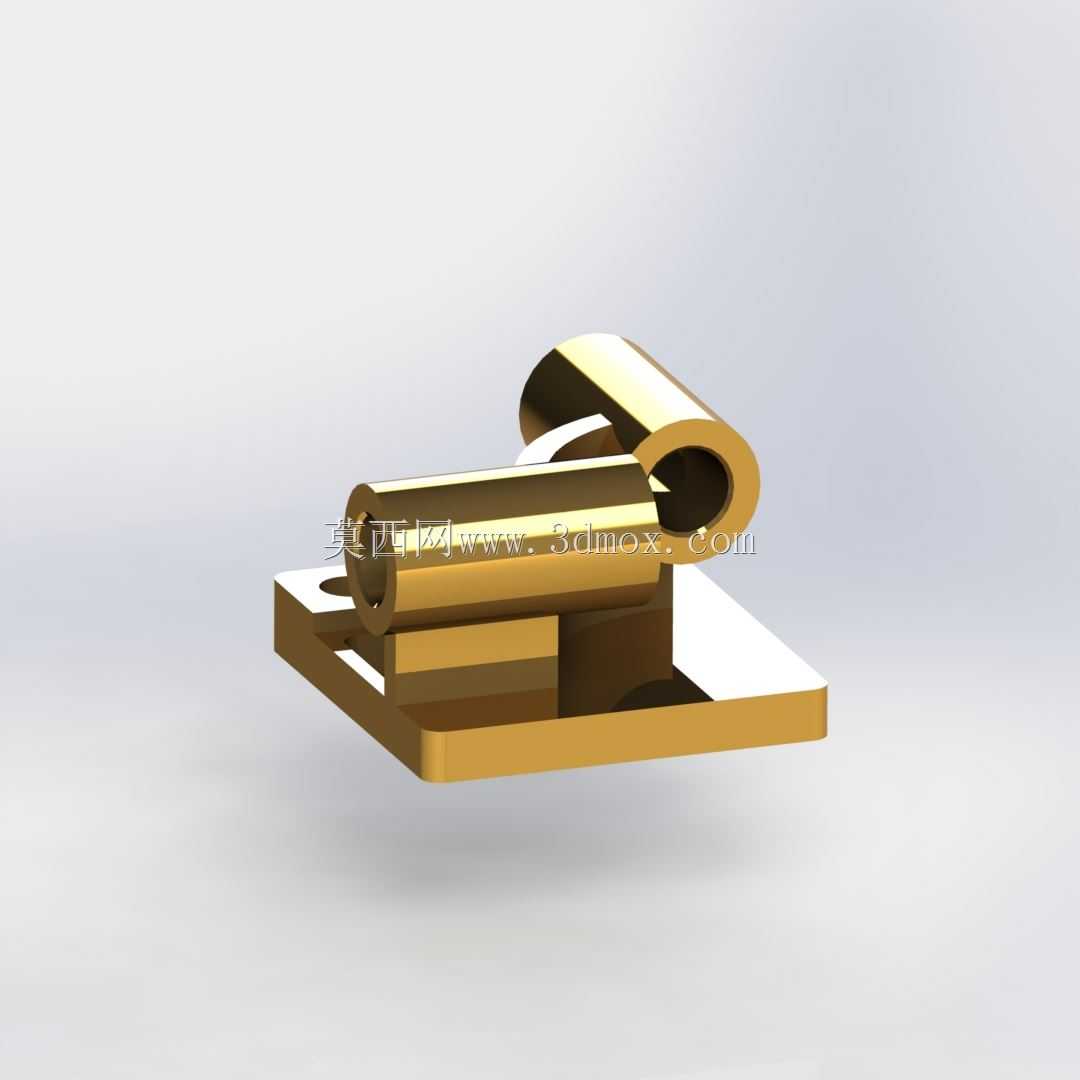

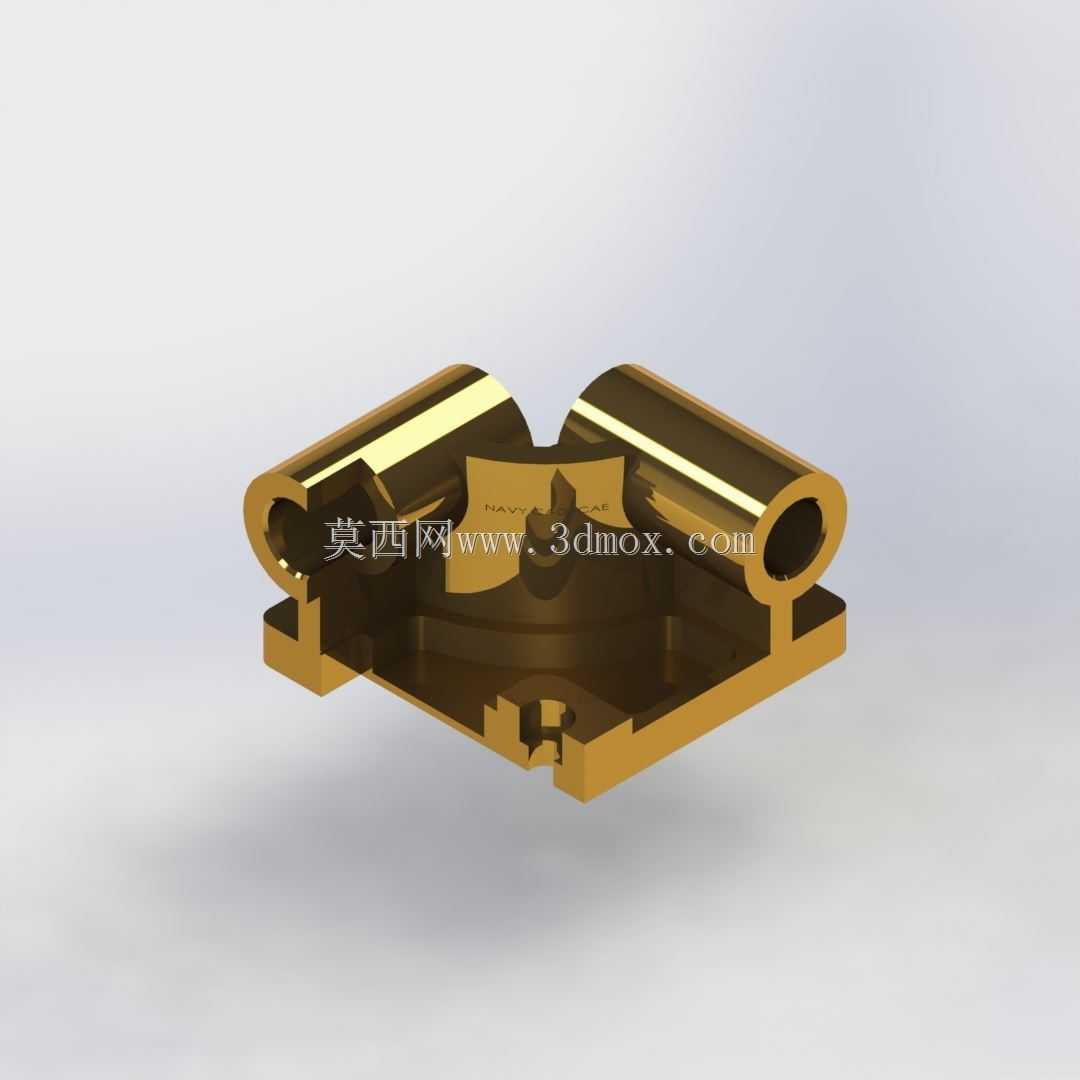

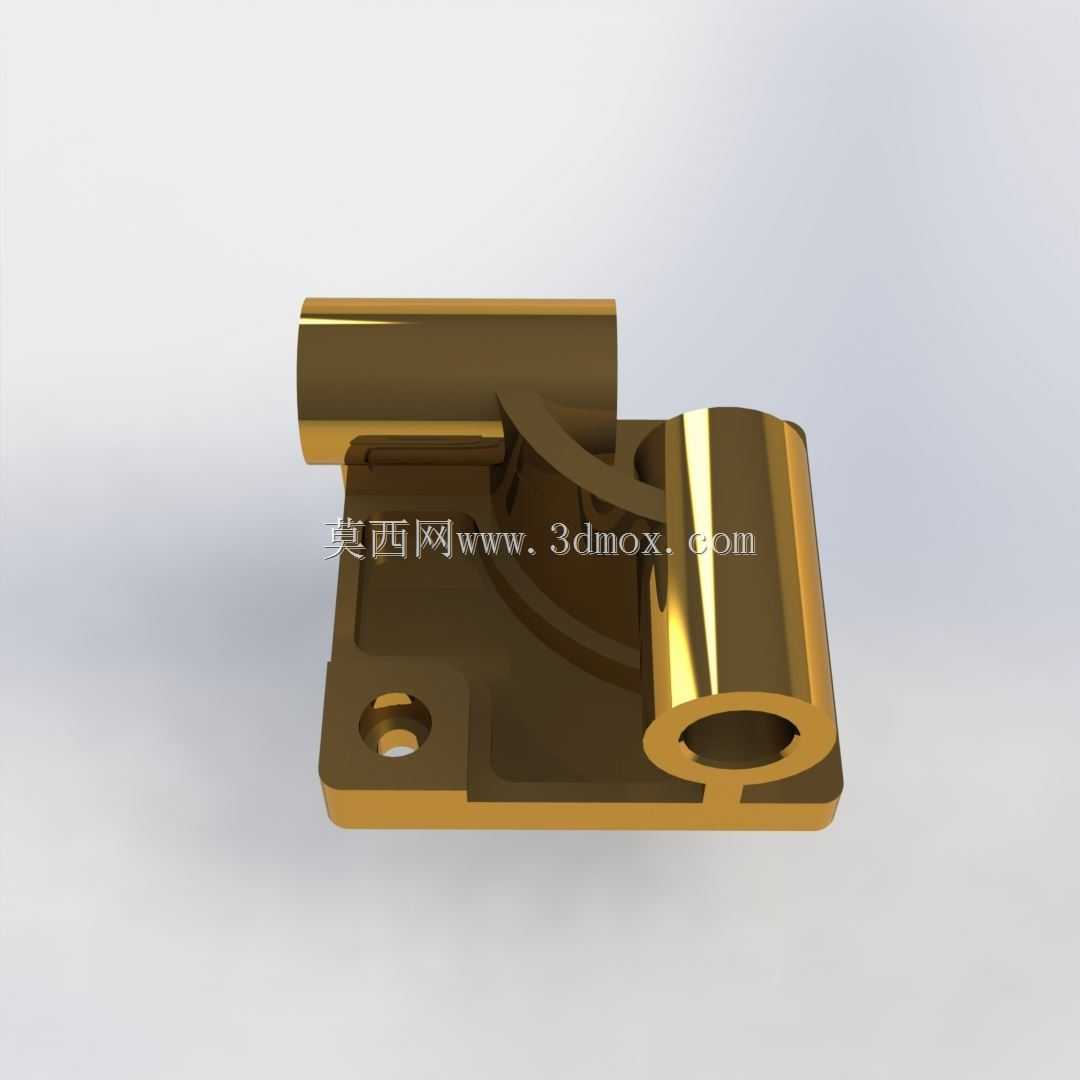

　　同时预留合适的安装过盈量。这类结构在实际选型使用时，还要考虑使用环境的腐蚀情况，若在潮湿、有腐蚀介质的场景使用，表面可做镀硬铬、阳极氧化或者喷防锈涂层处理，图中展示的金属质感外观，多为渲染时的材质效果，实际生产中可根据成本和工况选择铸铁、铸钢或者铝合金材质，铸铁材质的减震性能更好，适合有一定振动的工况，铸钢的强度更高，适合重载场景，铝合金材质重量轻，适合对设备重量有要求的自动化设备场景。结构上的开槽设计，是为了安装销轴端部的限位卡簧或者锁紧挡圈，避免销轴在转动过程中出现轴向窜动，从安装板上的单个沉头孔布局来看，这类小型铰接座通常采用两个或者四个螺栓固定，建模时需要注意沉头孔的深度要匹配所选螺栓的头部尺寸，

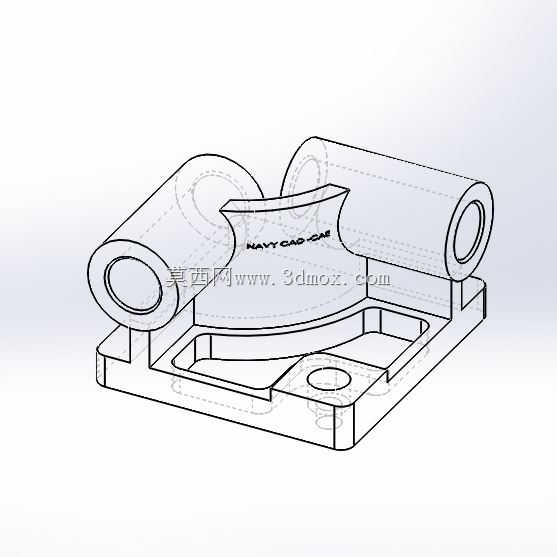

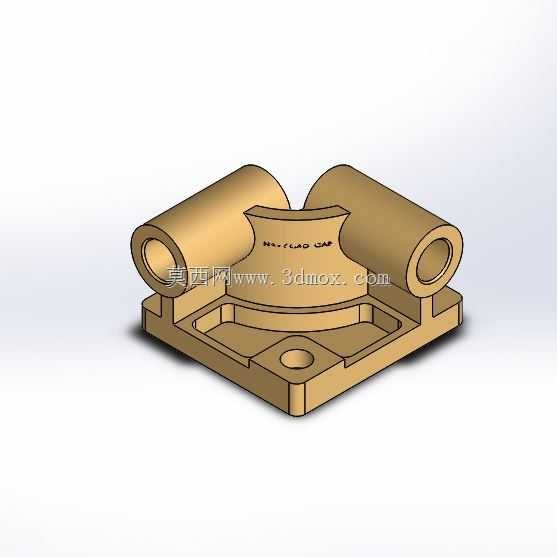

　　保证螺栓安装后头部不高出安装板表面，避免影响其他部件的装配。在三维建模过程中，这类结构需要先绘制安装板的草图，拉伸生成基础板件，再绘制两个筒体的截面轮廓拉伸生成筒体，之后绘制加强筋的轮廓生成加强结构，最后添加安装孔、筒体端部开槽等细节特征，建模时要注意各特征之间的几何约束，保证筒体的轴线与安装板底面平行，两个筒体的轴线共面，避免后续工程图导出时出现尺寸错误。这类铰接件虽然属于小型通用五金配件，但在设备的活动连接部位起到关键作用，一旦出现失效，会导致整个转动工位无法正常工作，因此设计时除了考虑结构强度，还要兼顾后期的维护便利性，比如筒体的内孔磨损后是否可以更换衬套，销轴是否可以快速拆卸更换，减少设备停机维护的时间成本。
