汽车发动机四合一排气歧管结构设计

　　在乘用车与高性能改装车的动力总成布局中，排气歧管是连接发动机气缸盖排气侧与下游排气系统的核心导流部件，这套四合一汇聚式排气歧管，主要适配直列四缸发动机的排气输出需求，常见于民用家用车、入门性能车以及赛道改装车辆的动力单元配置中。从实际装车场景来看，该部件直接贴装在气缸盖排气端面，所处工作环境长期处于600-900摄氏度的高温排气冲刷状态，同时还要承受发动机运行带来的持续振动，以及不同气缸排气脉冲带来的交变压力冲击，因此结构设计上首先要兼顾耐高温抗形变能力与气流导通效率。

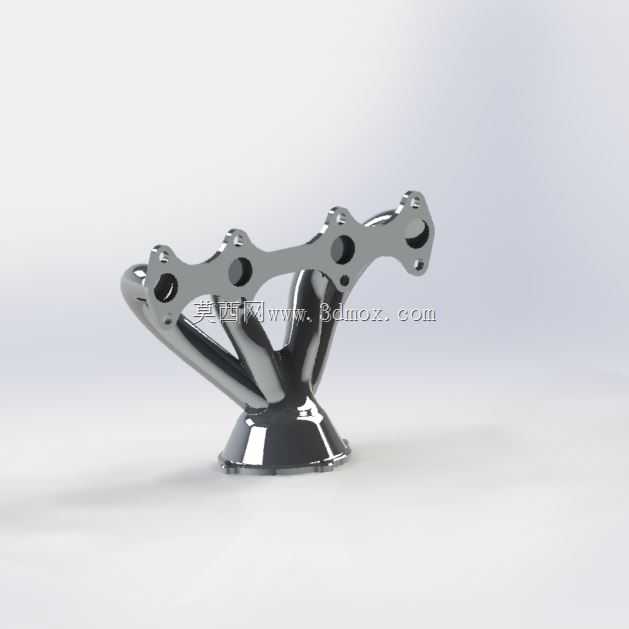

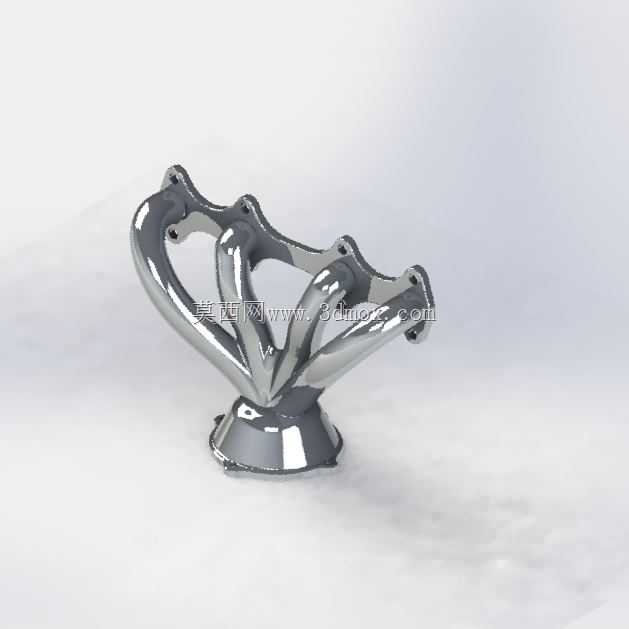

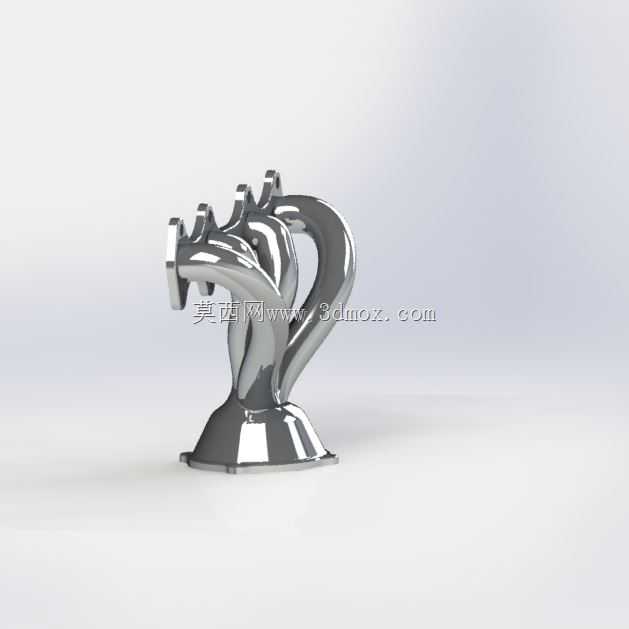

　　从结构功能特性来看，该歧管采用四支独立弯管逐步汇聚为单一下游接口的布局，每一支支管的弯曲弧度、内壁过渡圆角都经过流道优化，能够最大程度降低不同气缸排出废气的干涉问题——四缸发动机的点火顺序通常为1-3-4-2，相邻点火气缸的排气脉冲如果在歧管内部形成对冲，会直接增加排气背压，挤占气缸内新鲜混合气的进入空间，最终拉低发动机的充气效率，影响动力输出表现。这套歧管的支管长度经过等长化适配设计，各支管从气缸盖安装法兰面到汇聚腔的路径长度差值控制在极小范围内，能够让各缸排气脉冲形成有序的负压抽吸效应，帮助下一循环的排气过程更顺畅，在高转速区间的动力响应提升效果尤为明显。

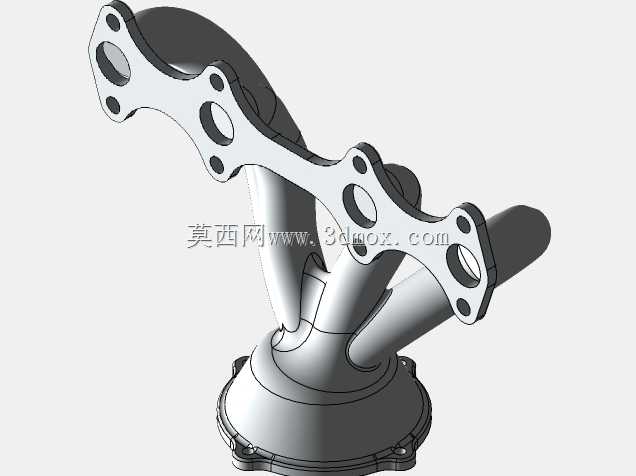

　　在安装边界设计上，上游的四组安装法兰采用一体化铣削成型结构，法兰面的平面度公差控制在0.05mm以内，每组法兰对应两个螺栓安装孔，孔位精度严格匹配气缸盖排气侧的螺纹孔位置，安装时配合金属复合密封垫片，能够避免高温高压废气从接合面泄漏。法兰与支管的连接位置做了加厚圆弧过渡，避免长期高温工况下应力集中导致的开裂问题。下游的汇聚出口采用标准圆形法兰接口，能够直接对接三元催化器或者涡轮增压器的进气端，接口的直径尺寸匹配主流1.6L-2.5L排量四缸发动机的排气流量需求，安装孔位采用通用三螺栓布局，适配多数市售排气头段的连接规格，无需额外改装转接法兰即可完成装车。

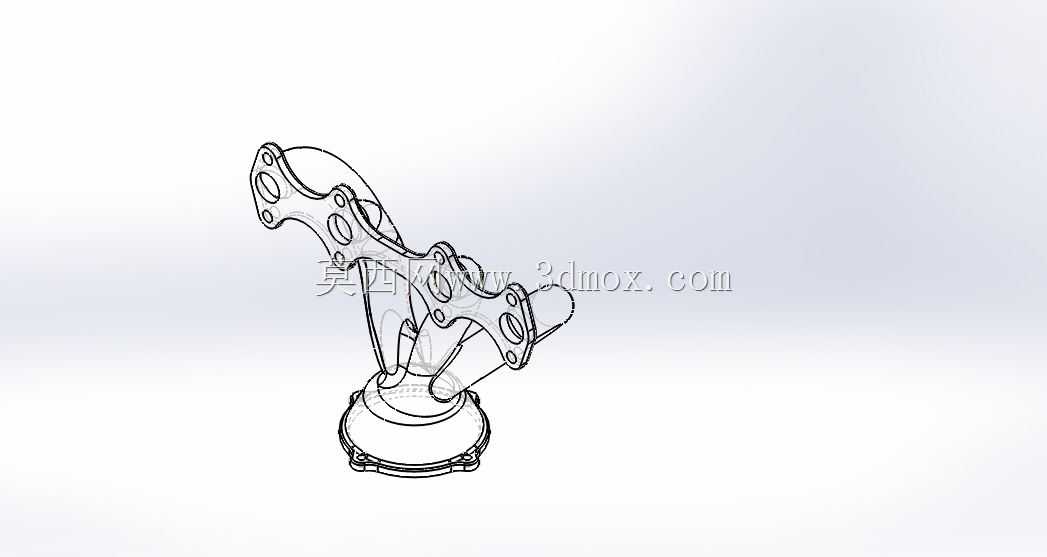

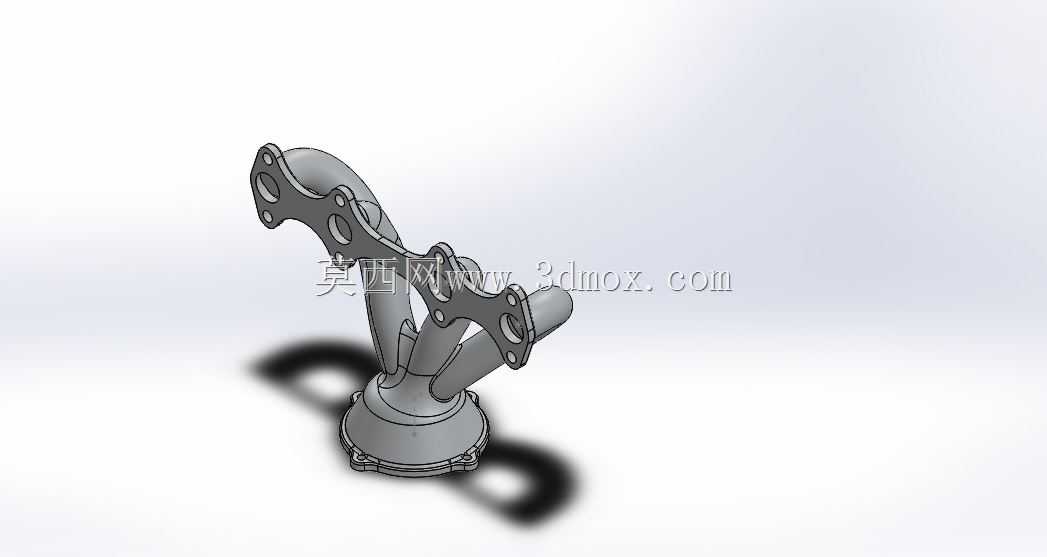

　　从外形结构设计思路来看，歧管的整体轮廓充分考虑了发动机舱的布局避让需求，支管的弯曲走向避开了发动机周边的线束、冷却管路、油轨以及防火墙位置，装车后不会与周边部件产生运动干涉，同时整体重心尽量贴近气缸盖安装面，降低悬臂结构带来的振动载荷，减少长期运行后螺栓松动、法兰变形的概率。支管的管壁厚度采用渐变设计，靠近高温排气入口的位置壁厚稍大，提升抗热变形能力，靠近汇聚出口的位置适当调整壁厚，在保证结构强度的前提下控制整体重量，降低发动机舱的上部载荷，对于车辆前后轴荷分配也有一定的正向帮助。

　　在实际工程应用中，这类排气歧管除了民用量产车的配套使用外，在发动机性能改装领域也有广泛应用，等长支管的设计能够优化排气声浪的质感，降低杂乱的排气共振，同时配合ECU的喷油点火标定调整，能够释放发动机的潜在动力输出。设计过程中需要反复校核流场分布，通过CFD流体仿真验证不同转速下的排气背压、流速分布情况，调整支管的弯曲半径与汇聚角度，避免局部出现涡流区导致的排气阻力上升；同时还要做热力学仿真，验证不同工况下的热形变位移量，确保热胀冷缩过程中不会对气缸盖法兰面产生过大的附加应力，也不会因为形变导致接口密封失效。另外，歧管的安装支架位置设计也充分考虑了振动解耦需求，在汇聚腔侧面预留了支架安装点，能够通过弹性吊耳连接到车身或者发动机副车架位置，分担歧管的重量载荷，吸收运行过程中的振动传递，避免长期振动带来的结构疲劳开裂问题。
