多孔安装式矩形设备防护挡板结构

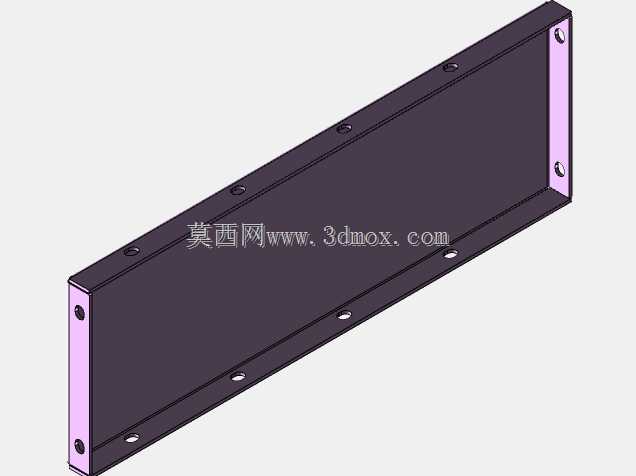

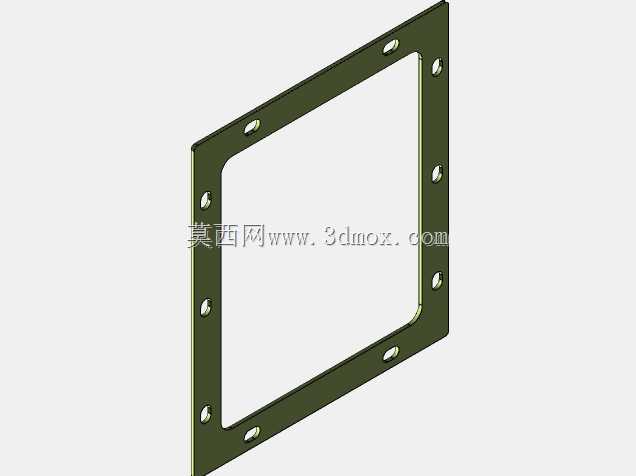

这款多孔矩形挡板在各类工业设备的防护与结构补强场景中应用十分广泛，不管是生产线侧边的安全防护隔断，还是电气柜内部的元器件分隔挡板，亦或是小型设备的外侧防尘盖板，都能看到这类结构件的身影。从实际使用需求出发，这类挡板首先要满足安装后的结构稳定性，因此在设计阶段就需要提前匹配对应安装位的孔位坐标，避免现场安装时出现孔位错位无法装配的问题。设计时优先采用等厚的板材加工，整体外形为规则矩形，斜向排布的安装孔沿着板材的长边方向均匀分布，每个孔位的中心距都严格按照配套安装基座的螺孔位置设定，保证安装时螺栓能够顺利穿入，不需要现场二次扩孔调整。安装孔采用沉孔设计，装配后螺栓头部不会突出挡板表面，既可以避免突出的螺栓头剐蹭过往的操作人员或者输送中的物料，也能让挡板外侧保持平整，减少积灰死角，日常清洁维护时更加方便。挡板的边缘做了小尺寸的倒角处理，去除了钣金切割后的锋利毛边，避免装配和后期维护时划伤操作人员，这也是钣金类结构件设计时必须考虑的安全细节。从安装边界来看，这款挡板的长宽尺寸完全匹配对应安装位的预留空间，安装后不会和周边的运动部件产生干涉，板材厚度的选择兼顾了结构强度和整体重量，不会因为板材过薄导致受外力后出现变形翘曲，也不会因为板材过厚增加不必要的设备整体负重。在实际设备运行过程中，这类挡板一方面可以阻挡设备运行时可能飞溅的碎屑、切削液或者粉尘，保护设备外侧的操作人员和周边元器件不受影响，另一方面也可以作为部分小型元器件的安装基板，在挡板表面预留的位置可以固定小型传感器、走线槽等附属零件，提升设备内部的空间利用率。设计建模时需要重点关注孔位的位置度公差，保证批量加工时每个工件的孔位误差控制在允许范围内，同时板材的平面度也要符合装配要求，避免安装后出现翘曲导致和相邻部件产生缝隙，影响防护效果。这类结构件看似简单，却是设备整体结构中不可或缺的部分，细节设计的合理性直接影响后期装配效率和设备使用的安全性，建模时需要充分考虑实际加工工艺和装配需求，不能只停留在外形的绘制上。
