长距离马镫钣金支撑构件结构设计

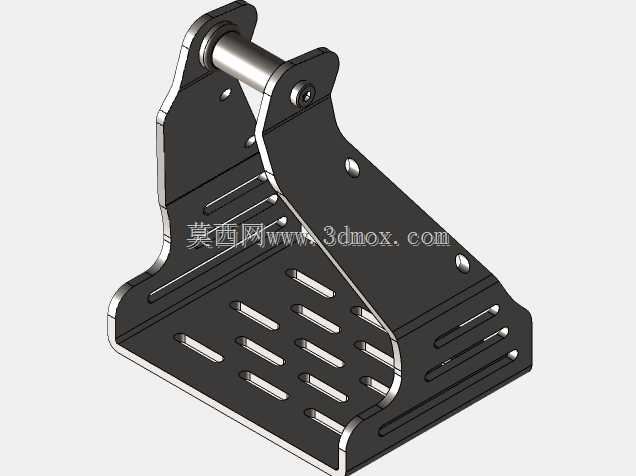

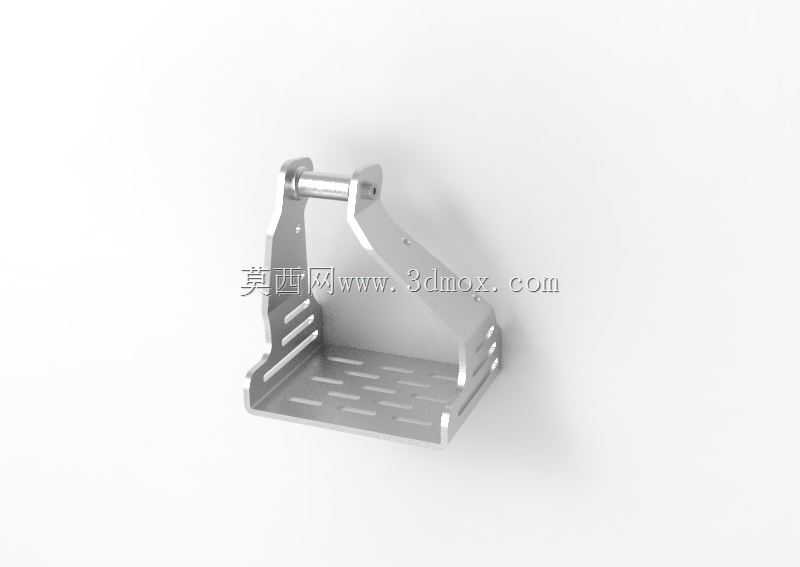

该支撑构件属于长距离布设场景下的承托类五金件，整体采用钣金折弯一体成型工艺制作，主体由底部承托平台与两侧向上延伸的挂接立臂构成，立臂顶端通过横向销轴完成铰接装配，可适配不同间距的挂载点位，满足现场施工中的快速布设需求。从实际使用场景来看，这类构件常被用于建筑施工楼面钢筋网片的架空支撑，替代传统手工绑扎的混凝土垫块，在长距离连续铺设的钢筋作业面上，能够保证钢筋保护层厚度均匀一致，避免钢筋在混凝土浇筑过程中出现移位、下沉问题，也可用于机电管线安装中的临时支托，或是轻型设备机架的侧向连接挂座。

设计阶段优先考虑了钣金加工的工艺可行性，底部承托平台采用整板下料后多次折弯成型，板面均匀排布多组长条形镂空槽，一方面可以减少板材用料、降低构件整体自重，另一方面在混凝土浇筑工况下，能够让浆料顺利穿过镂空区域，避免构件底部出现空鼓空腔，保证结构结合强度。两侧立臂采用对称式折弯结构，臂身预留多道加强压筋与安装孔位，折弯转角处均做了圆角过渡，既避免了钣金折弯时出现应力开裂，也能消除安装过程中的锐边划伤风险。立臂与底部平台的连接位置采用折边包角结构，无需额外焊接即可获得足够的结构刚性，减少了后续焊接打磨与防腐处理的工序。

构件顶端的横向销轴采用间隙配合装配，两端通过翻边铆接固定，既保证了两侧立臂的开合自由度，也不会出现销轴脱出的问题。这种铰接设计让构件在不平整的作业面上可以自适应调整支撑角度，不会因为基面起伏出现局部受力过载的情况。从安装边界来看，底部平台的长宽尺寸适配常规钢筋网格的间距，平台边缘的折边高度可以保证支撑到位后不会发生侧滑，两侧立臂的展开角度覆盖了常用的支撑高度范围，销轴的直径与挂载孔位匹配通用的安装杆件，不需要额外定制连接件即可完成现场装配。

结构受力层面，底部平台的镂空槽排布经过受力优化，承重区域保留了连续的钣金传力路径，荷载可以从平台中心均匀传递到两侧立臂，再通过顶端销轴传递到挂载基础上。立臂上的压筋结构大幅提升了薄板的截面惯性矩，在板材厚度较薄的情况下依然可以满足额定承重需求，避免长期受力出现弯折变形。整体构件的所有棱角均做了钝化处理，表面处理可适配镀锌、喷塑等不同防腐工艺，能够在潮湿的施工环境中长期使用，不会因为锈蚀导致支撑强度下降。相较于传统的浇筑垫块或者焊接支架，这种钣金一体成型的构件安装效率更高，单件重量更轻，工人在长距离作业面上搬运布设都更加便捷，同时支撑精度更容易控制，能够有效降低现场施工的返工概率。
