家装地暖分集水器嵌入式安装箱体结构

该歧管柜核心用于住宅水暖系统中，将入户主供回水支路拆分至各房间地暖环路，同时承担管路排布、接头防护与外观遮蔽的作用，常见于家装水电施工阶段的墙体预留暗装场景，也可适配明装壁挂的管路整合需求。

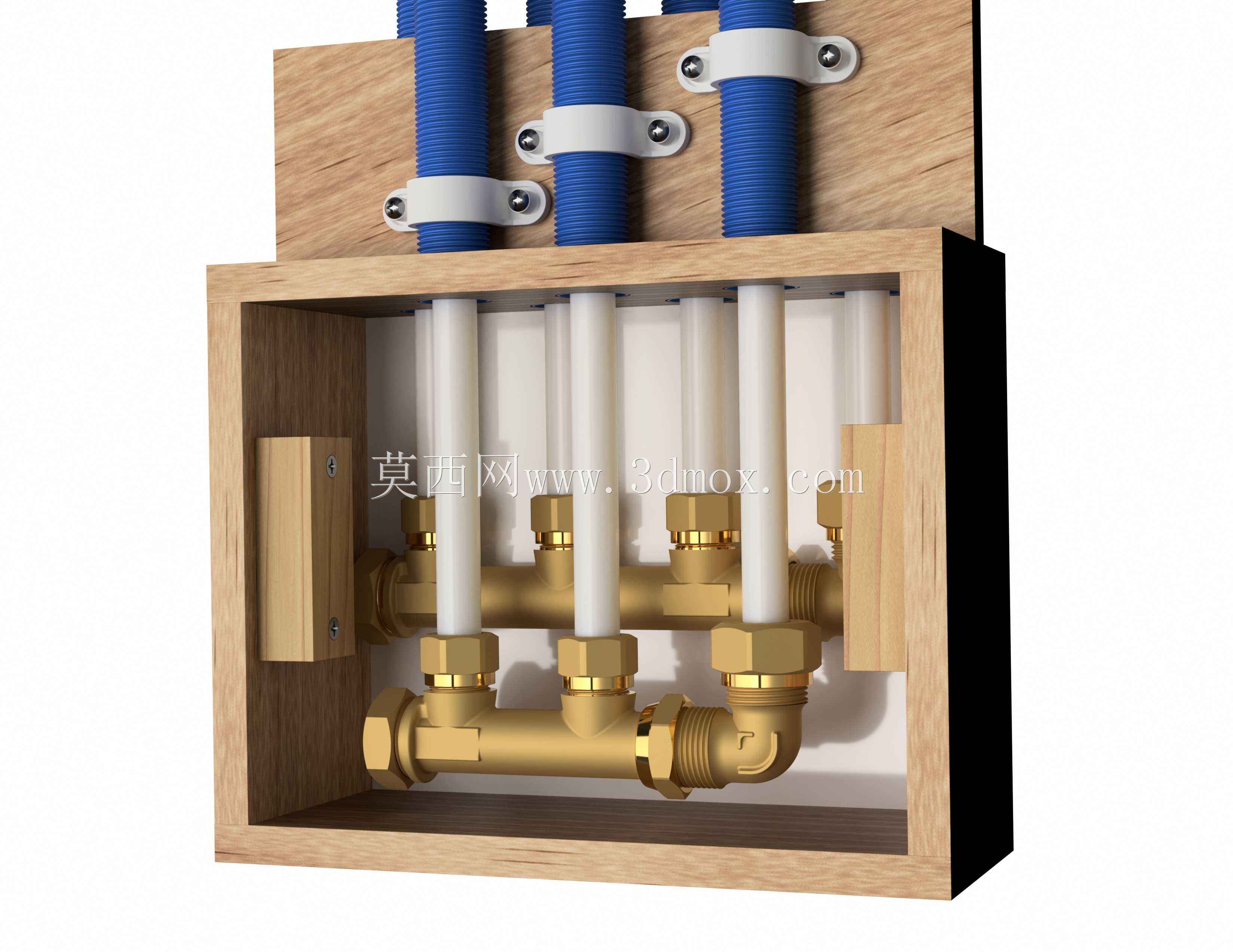

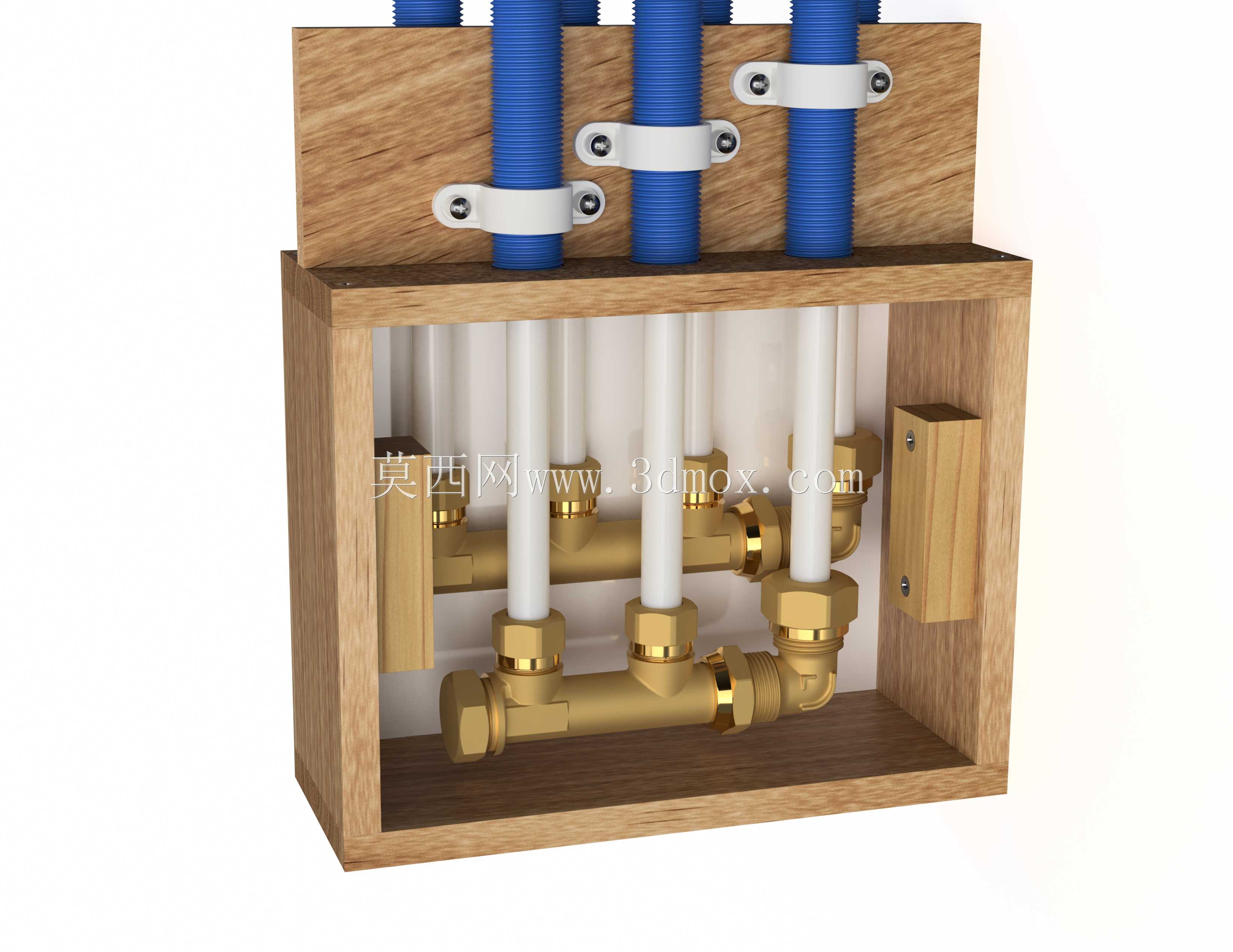

从结构设计逻辑来看，柜体采用木质空腔式结构，整体为开口朝前的矩形盒体，背部预留贴合墙面的安装基准面，顶部开设对应管路数量的穿管孔位，供上部蓝色波纹护套管垂直穿入；空腔内部预留足够操作空间，既可以容纳黄铜材质的分集水主管、支路弯头与卡套式接头，也能给后期管路检修、阀门启闭留出扳手操作余量，不会出现箱体过窄导致接头无法拆装的问题。柜体两侧设置木质固定块，可通过膨胀螺丝直接与墙体预埋的木楔或膨胀管连接，安装时需保证柜体水平度偏差不超过2mm，避免内部分集水器倾斜导致支路排气不畅。

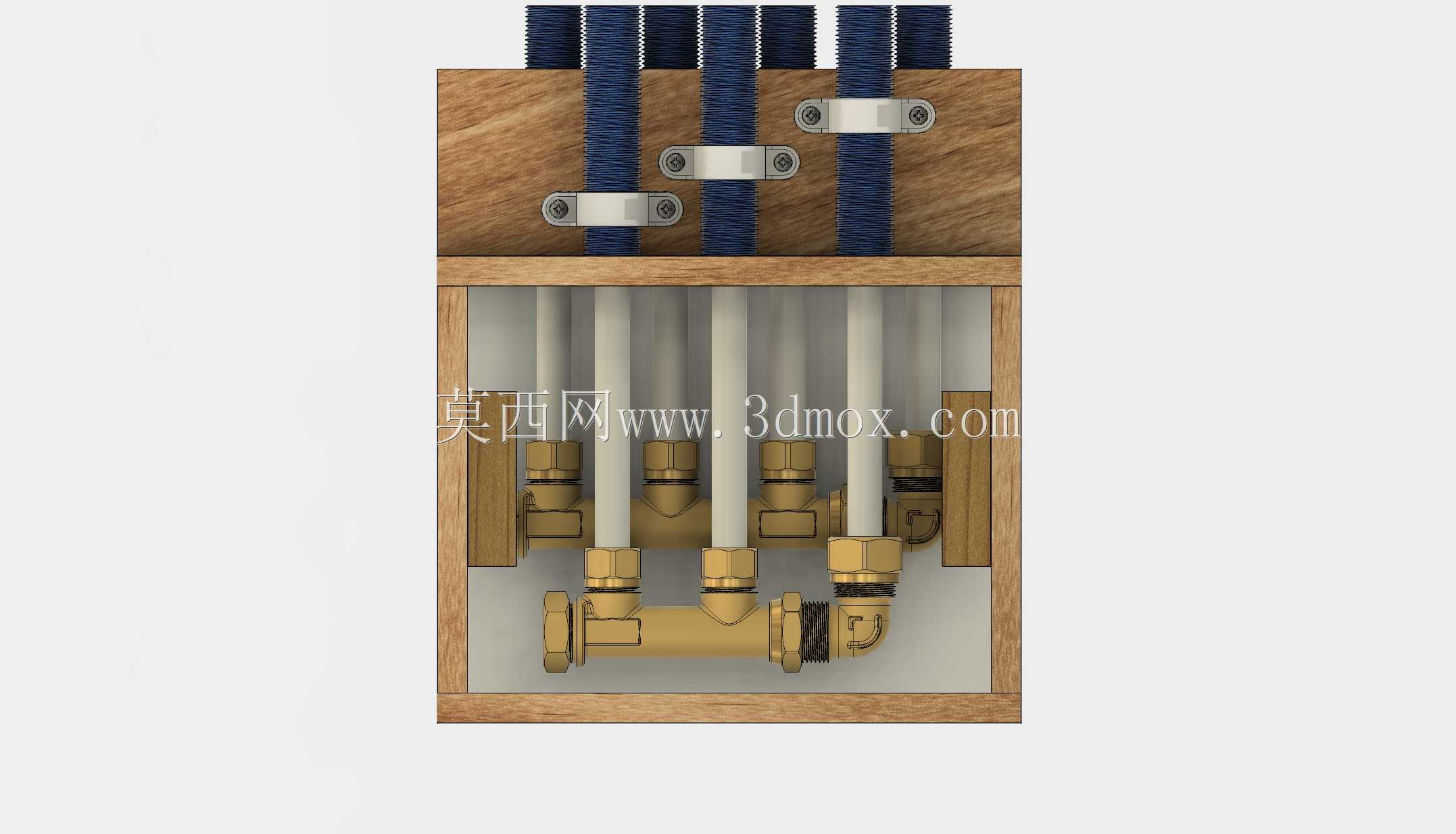

内部管路排布采用上下分层逻辑：上部白色支管为各房间地暖回路的进出水管，垂直接入下方横向布置的黄铜主杠，主杠上集成等距分布的支路接口，接口采用外螺纹搭配卡套螺母的结构，可适配不同外径的塑料地暖管，接头处的六角棱边预留标准扳手咬合位，无需额外定制工具即可完成紧固。主杠两端预留活接接头，可直接对接入户主管道，也可扩展加装排污阀、排气阀或压差旁通组件，适配不同面积户型的环路数量需求。

顶部穿出的波纹护套管通过金属管卡固定在柜体上方的木质背板上，管卡采用双螺丝固定结构，可限制管路横向位移，避免装修后期其他工序触碰管路导致接头松动；护套管完全包裹地暖管的穿墙段，可隔绝墙体水泥砂浆对塑料管路的腐蚀，同时抵消墙体轻微沉降带来的管路剪切力。

在安装边界方面，该结构要求墙体预留洞的宽度、高度与深度均需比柜体外廓大5-10mm，间隙用于填充发泡胶做缓冲与密封，柜体前缘需与最终完成面齐平，后期可搭配同尺寸装饰盖板遮挡内部结构，兼顾检修便利性与墙面整体性。设计阶段将所有接头的安装位置避开柜体背板与侧板，保证每一处连接点都可从正面直接操作，降低后期维护的拆改成本。
