工业设备侧装检修直爬梯结构设计

　　在工业厂区的各类立式罐体、高架设备平台、管廊侧边的运维场景中，固定式直爬梯是运维人员抵达高位作业面最常用的通行构件，本次设计的侧装式直爬梯，主要适配设备侧壁无足够落地安装空间、需依托设备本体或侧边钢结构支架挂载的安装场景，区别于落地式直爬梯的底部支撑受力逻辑，该梯具整体采用侧壁挂载受力形式，所有载荷通过梯身侧边的安装耳板传递至挂载基体，无需在地面做额外的基础浇筑，适配已投用设备的后期检修通道加装需求，也可在新建设备设计阶段直接整合进设备本体钢结构，减少现场施工的土建工作量。

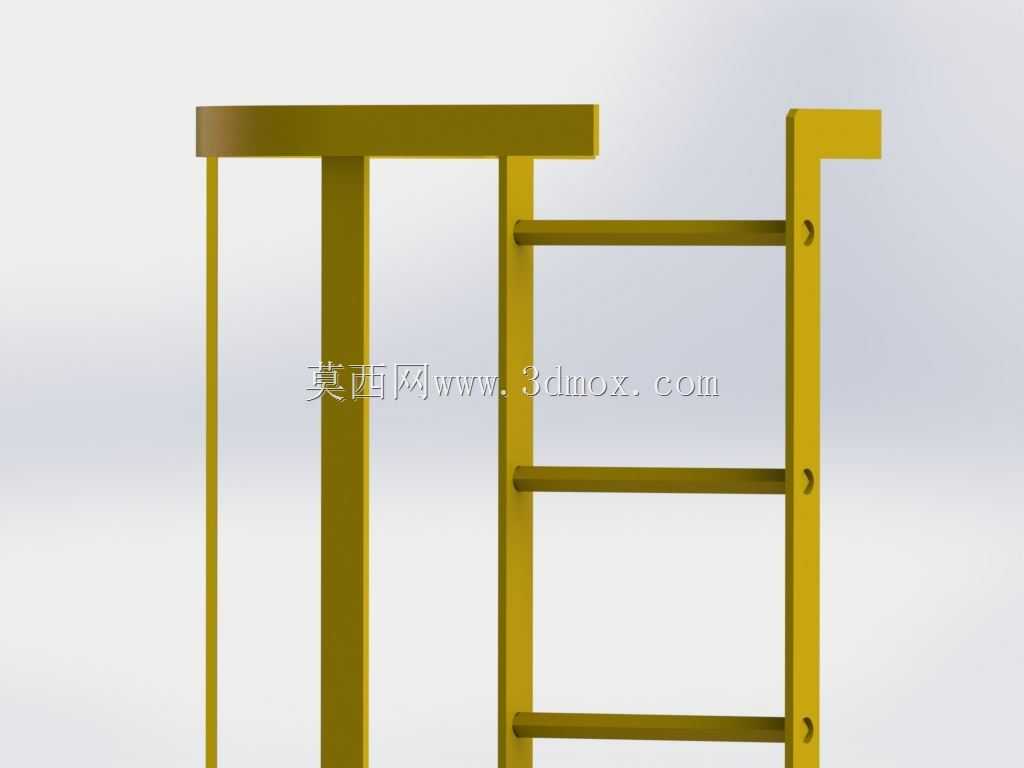

　　从功能特性来看，该梯具采用等距踏步设计，踏步间距控制在300mm，符合人工攀爬的步幅习惯，踏步采用圆钢弯折成型，表面无突出毛刺，攀爬时脚部接触摩擦力充足，即便运维人员穿戴劳保鞋也能稳定踩踏，不会出现打滑风险。梯身两侧的主立柱采用等边角钢弯折成型，整体刚性充足，在承受100kg集中载荷时，立柱的最大挠度控制在梯身总长度的1/1000以内，攀爬过程中不会出现明显的晃动感。梯身顶部设置有探出式搭接段，搭接段长度超出高位作业平台边缘150mm，人员攀爬至顶部时可手扶搭接段平稳跨入平台，无需探身寻找抓握点，降低高位攀爬的坠落风险。

　　设计过程中优先考虑了安装边界的适配性，梯身侧边预留的三个安装耳板，孔位采用长圆孔设计，可适配挂载基体上±10mm的安装孔位偏差，现场安装时无需重新配焊钻孔，直接穿入螺栓紧固即可完成固定，大幅降低现场安装的调整难度。耳板与主立柱之间采用满焊连接，焊脚高度不小于6mm，所有焊接位置均做打磨处理，去除焊渣与尖锐棱角，避免攀爬过程中刮扯作业人员的衣物或劳保用品。梯身整体宽度控制在400mm，既满足单人攀爬的通行宽度要求，也不会过多占用设备侧边的操作空间，对于周边有密集管线排布的设备区域，该宽度可顺利嵌入管线间隙，无需额外调整周边管线的排布位置。

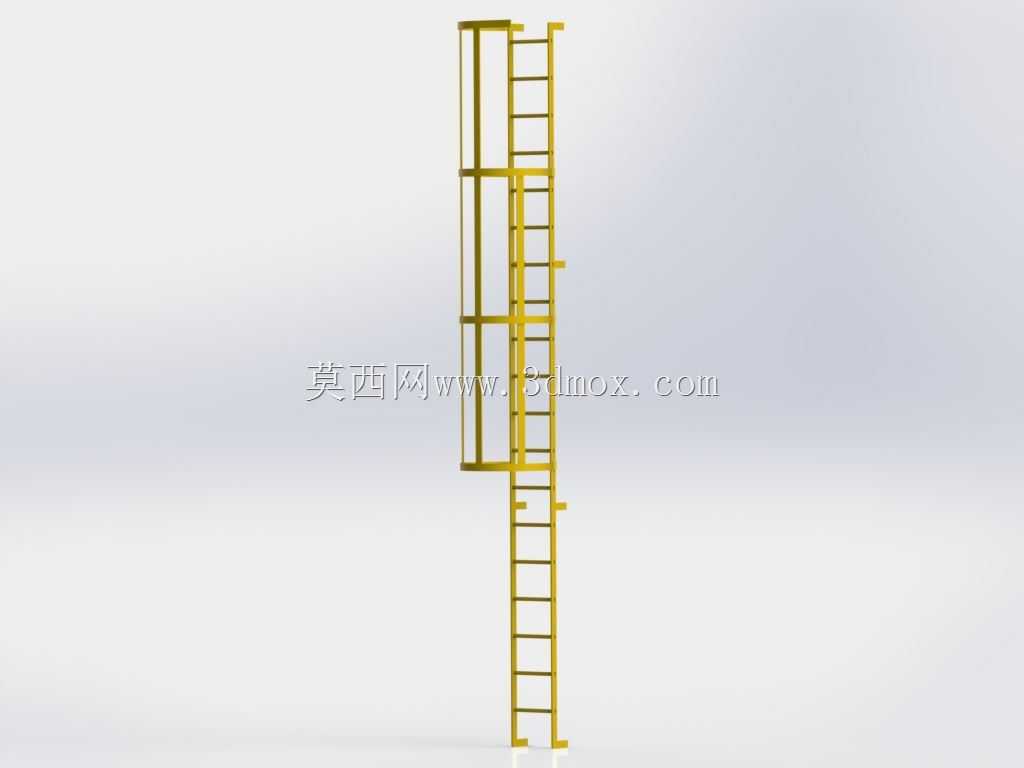

　　从实际使用场景出发，该梯具可适配2米至4米的低位登高需求，若攀爬高度超过3米，可直接在梯身主立柱上加装护笼构件，护笼的安装孔位已在主立柱上预留，无需二次打孔加工。梯身的表面处理采用通体黄漆涂装，和工业现场的安全警示色保持一致，可在复杂的厂区环境中快速被识别，提醒周边人员注意攀爬作业风险。不同于民用梯具的轻量化设计思路，该梯具所有构件均采用碳素结构钢加工，无薄壁冲压件，长期暴露在室外工业环境中也不会出现构件锈蚀变形的问题，日常运维仅需定期检查连接螺栓的紧固状态即可，无需频繁更换构件。

　　在结构受力校核阶段，设计时重点验算最下方安装耳板的剪切受力，以及顶部搭接段的抗弯载荷，确保人员攀爬至梯身任意位置时，所有受力构件的应力均低于材料许用应力的60%，预留足够的安全冗余。踏步与主立柱的连接采用双侧满焊，避免单侧焊接导致的踏步受力偏转问题，每根踏步的垂直载荷承载力不低于200kg，即便两人同时在梯身上作业（常规检修场景下严禁两人同时攀爬，该冗余为意外冲击载荷预留），也不会出现踏步脱落的风险。梯身底部距离地面的高度控制在200mm，避免地面杂物堆积遮挡梯脚，也方便人员从地面直接踏上第一级踏步，无需垫脚探步。

　　针对不同设备的挂载需求，该梯具的安装耳板可根据实际挂载基体的结构形式调整伸出长度，若挂载基体为设备的弧形罐壁，可将耳板的接触面加工为与罐壁匹配的弧形面，增大接触面积，降低局部压强，避免罐壁局部受力变形。若挂载基体为钢结构型材，可直接采用平面耳板配合螺栓夹紧固定，无需在型材上焊接连接板，不会破坏原有钢结构的防腐层。整体设计完全摒弃了多余的装饰性构件，所有结构均服务于攀爬通行与安全防护的核心功能，没有冗余的加工工序，适合批量预制加工，也可根据现场实际尺寸做快速调整改型。
