椭圆形承压容器快开检修人孔结构

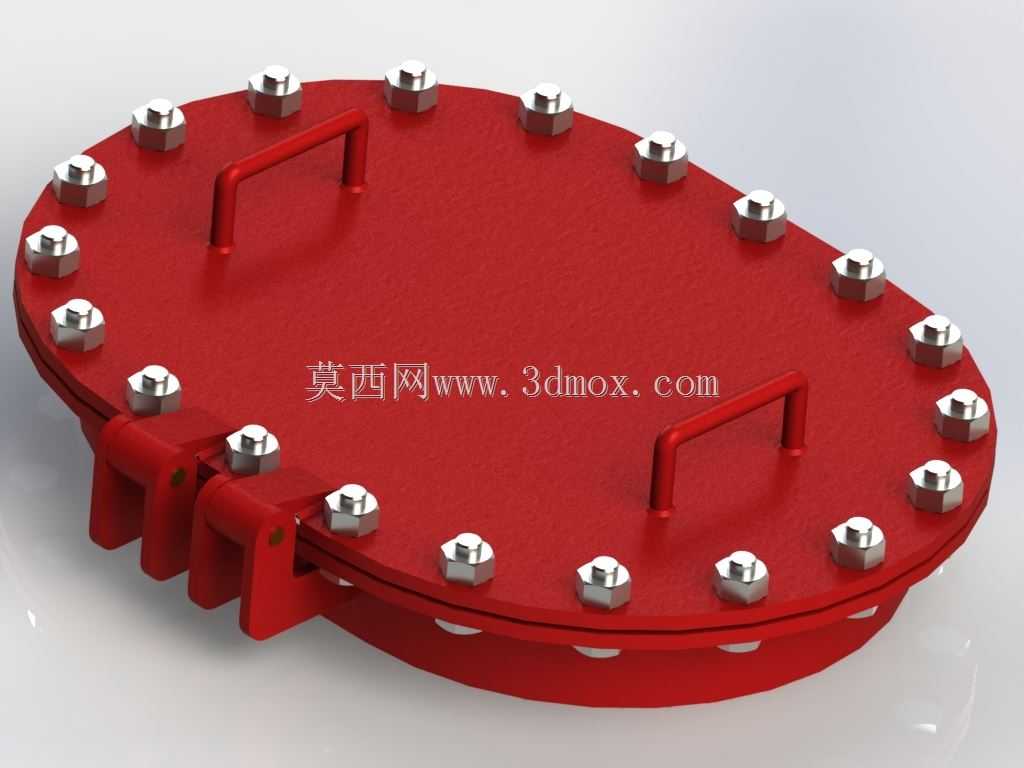

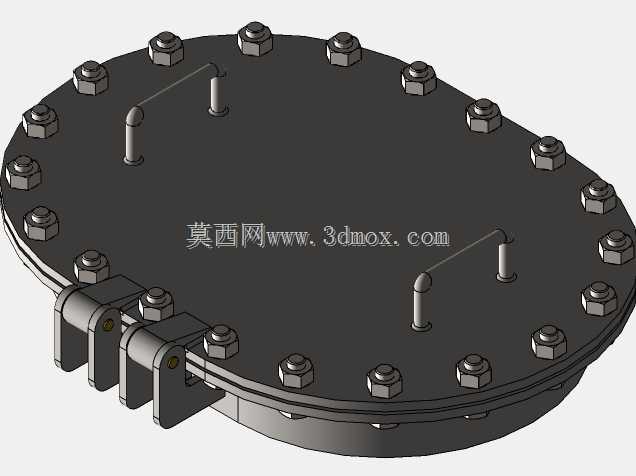

　　在石化、制药、食品加工等行业的承压罐体、反应容器、储运设备设计中，人孔是保障设备运维阶段人员进出、内部检修作业开展的核心开口部件，椭圆形人孔相较于圆形人孔，在容器筒体轴向空间受限的场景下具备更优的布置适配性，能够在满足人员通行最小尺寸要求的前提下，压缩容器筒体上的开孔补强范围，降低开孔对筒体整体结构强度的削弱影响。这款椭圆形人孔采用带铰链的快开式结构设计，孔盖与孔座之间通过多组均布的六角头螺栓实现压紧密封，铰链结构设置在人孔长轴方向的一侧，由两组带销轴的铰接支座构成，开启孔盖时无需完全拆卸所有紧固螺栓，只需松开螺母后即可将孔盖沿铰链销轴翻转开启，大幅降低检修作业时的拆装工作量，同时避免孔盖拆卸后放置不当造成的密封面磕碰损伤。

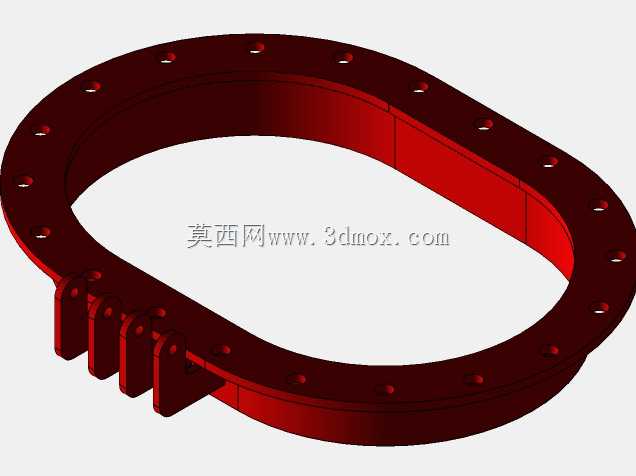

　　密封面采用平面压紧结构，孔盖与孔座的贴合面加工精度满足密封垫片的压紧要求，可适配耐油橡胶、石棉橡胶板、金属缠绕垫等多种常用密封垫片，根据实际使用场景的压力等级、介质腐蚀特性更换对应材质的垫片即可满足不同工况的密封需求，所有紧固螺栓沿椭圆形孔盖的轮廓均匀排布，螺栓间距经过力学核算，保证垫片各位置的压紧力均匀分布，避免局部压紧力不足导致的介质泄漏，或是局部压紧力过大造成的垫片过度压缩失效。从安装边界来看，该人孔的孔座采用焊接方式与容器筒体或封头连接，孔座下端预留足够的焊接坡口加工余量，现场安装时可根据容器壁厚调整焊接参数，保证焊接接头的强度与密封性，铰接支座的安装位置需结合容器周边的管线、平台布置确定，

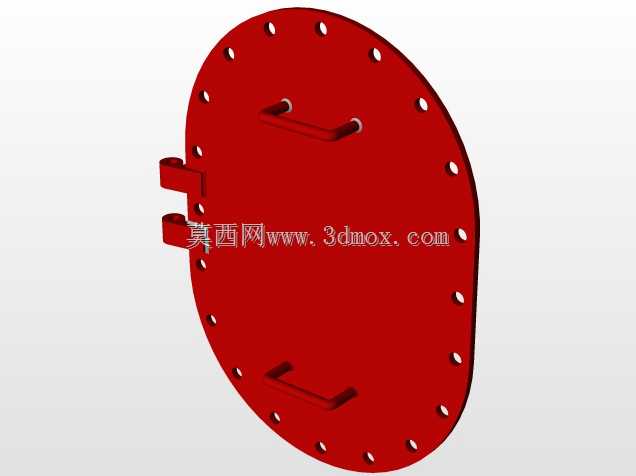

　　确保孔盖开启时不会与周边构件发生干涉，孔盖开启后的翻转角度可达到110度以上，完全满足人员进出、工器具传递的空间需求，孔盖上预留的两个柱状结构为吊装与启闭辅助结构，可用于连接启闭助力装置，在大尺寸、高压力等级的人孔配置中，可加装弹簧助力或重锤助力结构，降低单人操作孔盖启闭的施力强度。设计过程中首先结合容器的设计压力、设计温度确定人孔的公称压力等级，再根据容器筒体的直径、内部构件的布置尺寸确定人孔的长轴与短轴尺寸，椭圆形的长轴方向沿容器筒体轴向布置，能够最大程度降低环向开孔对筒体强度的影响，开孔补强计算采用等面积补强法，核算孔座、焊缝及有效补强范围内的金属面积是否满足开孔削弱的补强要求，

　　避免容器承压时开孔周边出现应力集中导致的结构变形或开裂。螺栓规格的选型结合密封垫片所需的总压紧力计算确定，保证操作状态下螺栓的剩余预紧力能够满足密封比压要求，同时螺栓的数量与排布需考虑扳手操作空间，相邻螺栓的中心距满足紧固件拆装的最小操作距离，避免现场安装或检修时无法顺利完成螺母的紧固与拆卸。铰接销轴采用剪切强度满足要求的碳素结构钢或不锈钢材质，销轴与铰接孔之间采用间隙配合，表面做防锈处理，长期使用后也不会出现锈蚀卡滞的问题，销轴端部设置开口销或轴端挡圈定位，防止孔盖翻转过程中销轴脱出引发安全事故。在日常运维场景中，这类人孔的密封面需要定期检查，每次开启后重新关闭时需清理密封面附着的杂物、残留介质，检查垫片是否存在老化、划伤、压痕等缺陷，如有损伤及时更换，紧固螺栓时需采用对角分次紧固的方式，避免单侧受力导致孔盖偏斜、密封失效，对于有腐蚀性介质的使用场景，孔盖、孔座、螺栓等部件可根据介质特性选用对应的不锈钢材质或做防腐衬里处理，延长部件的使用寿命。
