环形夹持式手动扭力紧固操作工具

　　在设备装配、管线运维、小型零部件拆装的现场作业场景里，这类带环形夹持端的长柄手动工具，主要用于小规格环形紧固件、薄壁套类零件的旋紧与拆卸作业，尤其适合操作空间受限、无法使用常规开口扳手或套筒的工位。工具的核心功能是通过环形端的可调夹持结构抱紧待操作工件的外圆柱面，借助长力臂放大操作力矩，避免工件表面被常规卡爪夹伤，同时保证施力过程中力矩均匀传递，不会出现偏载打滑的情况。

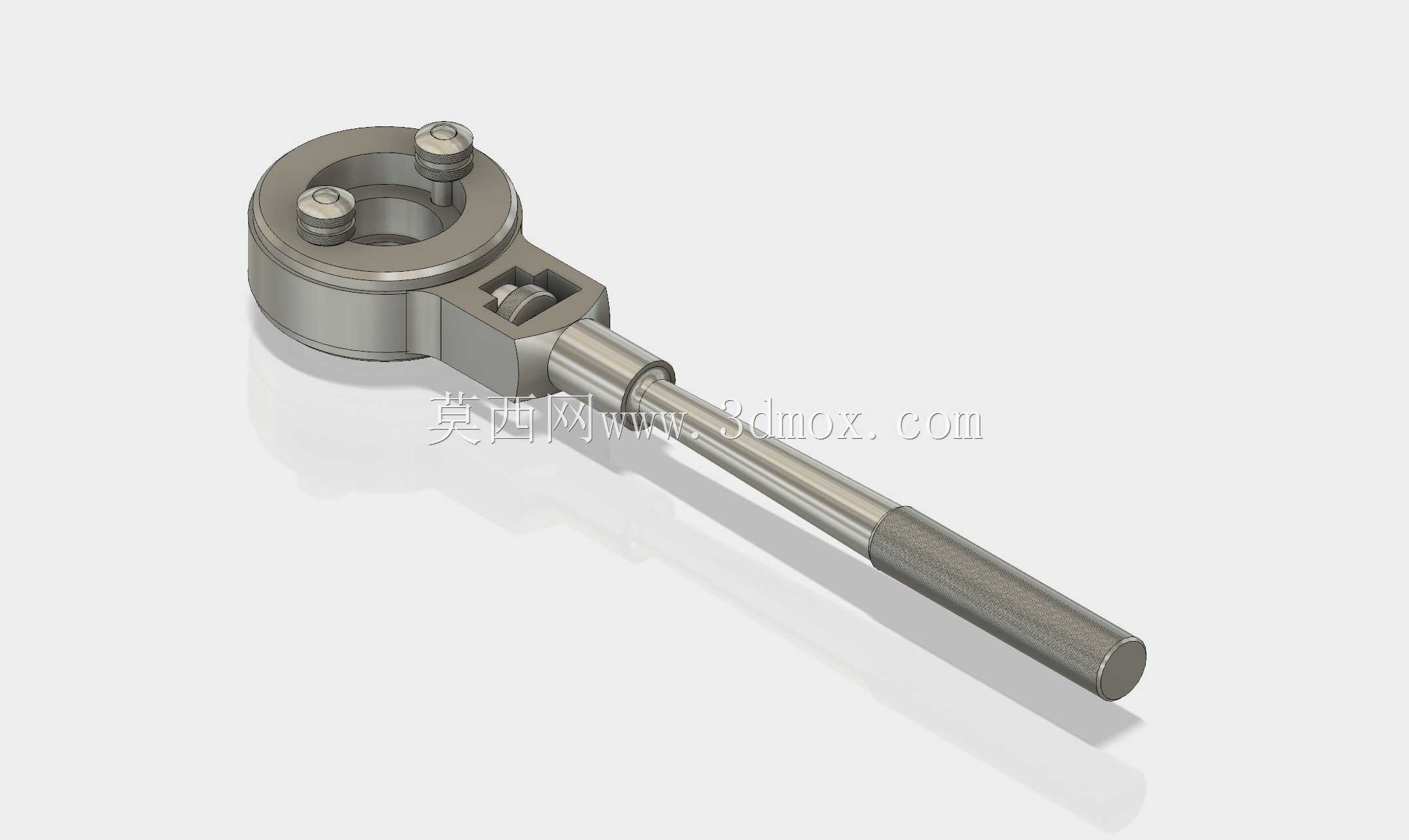

　　从结构设计逻辑来看，环形夹持端采用开口环配合两颗顶紧螺钉的结构，开口环的内孔尺寸覆盖常用小直径套类、管接件的外径范围，两颗顶紧螺钉沿环体径向对称布置，拧紧时可从两个方向抵紧工件外圆，相比单螺钉顶紧的结构，能有效避免工件被顶偏，保证夹持同轴度，减少操作过程中的工件晃动。环体与手柄的连接部位设置了嵌入式的销轴铰接结构，让环体可相对手柄在小角度范围内摆动，遇到工件安装面存在小角度倾斜、或者操作空间有遮挡时，可微调环体角度对准工件，不需要操作人员刻意调整身体姿态迁就工具角度，适配更多复杂安装工况。

　　手柄部分采用分段式设计，靠近环体的连接段为光滑圆柱杆，保证结构强度的同时控制整体重量，末端的握持段做了滚花处理，增大手部与手柄的摩擦力，即使手上沾有少量油污也能稳定握持，不会出现施力时打滑脱手的问题。整体结构的尺寸边界经过优化，环形端的外径控制在常规扳手的头部尺寸范围内，可伸入深度不超过150mm的沉孔、腔体内操作，手柄总长度经过力矩核算，操作人员单手握持末端施力时，可输出的最大力矩符合小规格紧固件的拧紧力矩要求，不会因为力臂过长导致力矩过载拧断工件，也不会因为力臂过短需要施加过大的握力，增加操作疲劳度。

　　安装使用时，先将环形端的开口对准待操作工件推入，使工件完全进入环体内孔，再依次拧紧两颗顶紧螺钉，确认螺钉端部抵紧工件表面、环体与工件无相对晃动后，即可握持手柄末端沿圆周方向施力，完成紧固或拆卸动作。针对不同外径的工件，只需调整顶紧螺钉的伸出长度即可适配，不需要更换夹持头，单把工具可覆盖一定尺寸范围内的多种工件操作需求，减少现场工具携带数量。结构上所有受力部位都做了圆角过渡处理，避免应力集中导致的部件断裂，环体与手柄的连接部位经过加厚处理，承受大扭矩时不会出现连接断裂、变形的问题，长期使用后顶紧螺钉磨损可单独更换，不需要整体报废工具，降低使用成本。

　　这类工具在仪表装配、小型传感器安装、液压管路接头维护、精密设备零部件拆装场景中适用性很强，相比常规的活动扳手、管钳，它的夹持受力更均匀，不会在工件表面留下明显的夹痕，对于表面质量要求高的薄壁零件、电镀工件、仪表外壳类零件的操作尤为适用。建模过程中对各个配合面的公差做了合理设定，顶紧螺钉与环体的螺纹配合采用中等精度公差，保证螺钉转动顺畅无卡滞，同时不会出现间隙过大导致的顶紧偏移；环体与手柄的铰接间隙控制在合理范围，既保证角度调节灵活，又不会因为间隙过大导致操作时晃量过大，影响力矩传递的稳定性。
