3/4转1/2英寸黄铜上管汇歧管结构

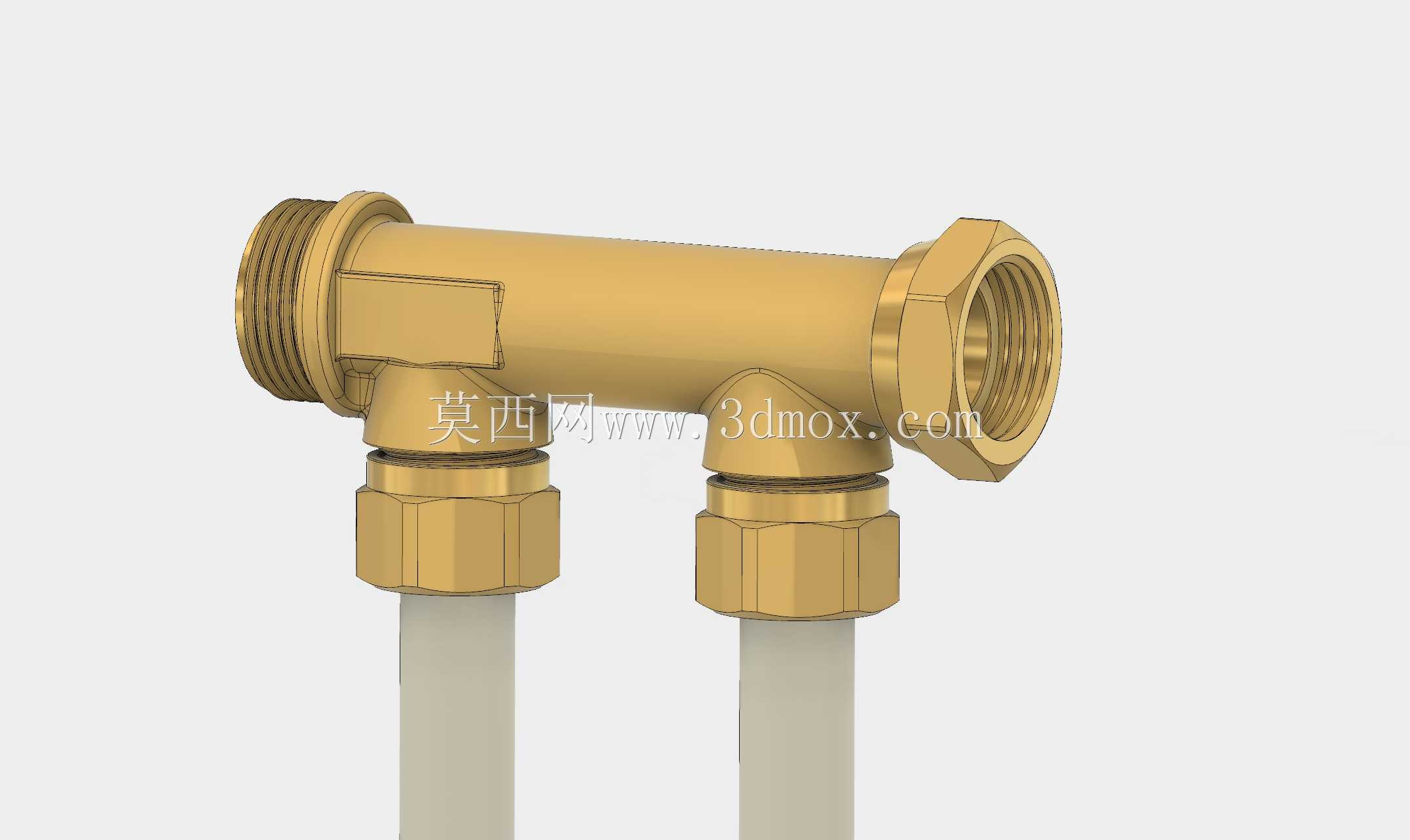

　　在民用供水、小型暖通管路以及净水设备的现场布设场景里，这类异径上管汇是解决单路进水拆分双路出水的核心连接件，日常施工中经常遇到主供水回路管径偏大、末端支路管径偏小的情况，直接用多个三通加转接头拼接不仅会增加管路漏点风险，还会挤占狭窄的安装空间，这类集成式歧管就是为了替代零散拼接的管路组件而设计的。从实际功能来看，该管汇主体采用横向通径结构，一端为外螺纹接入端，用来对接上游3/4英寸的主供水管路，另一端为内螺纹接口，可根据现场需求选择封堵或者串联后续管路，主体下方集成两个带卡套结构的1/2英寸出水端，直接适配对应外径的塑料给水支管，不需要额外缠绕生料带或者加装转接头，卡套螺母拧紧后即可实现金属与塑料管路之间的硬密封，

　　承压能力完全满足日常自来水系统的工作压力要求。设计阶段首先要考虑的是流道的平顺性，横向主通径的内部没有做突兀的变径台阶，两个下出水口的交汇位置做了圆弧过渡处理，避免水流在分流时产生过大的局部阻力，也能减少长期使用后杂质在拐角处淤积的可能；主体外部的六角结构全部按照标准扳手作业空间预留尺寸，不管是端部的螺纹对接还是下方卡套螺母的拧紧，都可以用普通活动扳手或者开口扳手操作，不需要定制专用工装。安装边界上，该管汇的横向总长度控制在常规管路布设的预留空间范围内，两个下出水端的中心距经过匹配常规支管布设间距设计，安装后两根支管保持平行走向，不会出现别劲或者弯折的情况；端部螺纹的长度按照标准管螺纹旋合深度设计，

　　既不会因为旋入过深顶到对侧管路内壁影响通流，也不会因为旋合长度不足导致密封失效。材质选择上整体采用黄铜锻压成型，相比铸造黄铜件内部组织更致密，不会出现砂眼渗漏的问题，表面做了简单的抛光钝化处理，既可以抵抗自来水中余氯的轻微腐蚀，也不会因为长期潮湿环境出现锈水污染水质的情况。实际选型时需要注意，该管汇的卡套结构仅适配对应规格的硬质塑料给水管，如果要对接紫铜管或者不锈钢支管，需要更换配套的卡套密封圈，不能强行拧紧螺母硬接，否则容易出现密封失效渗漏的问题；安装时要先将横向主体两端的管路对接固定好，再依次插入下方的支管拧紧卡套螺母，不要先接支管再固定主体，避免支管承受额外的装配应力，长期使用出现接口开裂的情况。从结构建模的角度来看，

　　绘制该模型时需要重点注意螺纹特征的收尾处理，外螺纹端部要做倒角引导，方便现场安装时对准螺纹孔，内螺纹的退刀槽尺寸要符合标准加工要求，避免实际加工时出现螺纹烂牙的问题；卡套螺母的内部锥面要和接头体的外锥面保持同轴度，建模时要保证两个锥面的角度匹配，否则装配后会出现密封不严的情况；主体上的平面结构是为了方便扳手夹持，建模时要保证平面的宽度足够，避免扳手打滑损伤管件表面。这类集成式管汇相比零散拼接的管路组件，不仅安装效率更高，漏点数量也从原来的四个减少到两个，后期维护的难度大幅降低，在小型供水系统、净水设备进出水回路、采暖系统支路分流等场景都有广泛的应用，建模时还原所有的安装细节和结构特征，能够直接用于管路布设的干涉检查、装配模拟，提前预判现场安装可能出现的空间不足、接口不匹配等问题。
